带废液收集袋的手术贴膜的制作方法

本实用新型涉及医疗器械技术领域，具体涉及一种手术贴。

背景技术：

手术切口粘贴保护膜已应用于临床多年，它可以解决在手术中对手术切口的保护问题，可使手术切口及手术无菌单不被污染，为外科手术的切口提供了安全保护作用，防止和避免了切口的污染和感染，还为手术提供了一个安全、无菌的手术环境，在胸、腹、盆腔部位的手术使用较多。

很多孕妇因身体原因只能选择剖宫产，近几年剖宫产手术颇多。但剖宫产手术往往有大量的羊水及血液,这些羊水及血液顺着切口及无菌单下流,往往会浸湿手术单及手术衣裤，同时也会流到手术间床及地面上，更会造成病人背部粘贴硬外管及针孔的敷贴浸湿。医院通常的做法是使用一次性敷料进行吸水，然而一次性敷料吸水性差，成本高，更易造成羊水四处溢流，给医护人员工作造成不便，给病人造成不适，同时也增加了感染的机会。并且手术病人切口出血量、羊水量也难以准确统计。特别对于一些有传染性的病人很难做好隔离工作，因此，现有的手术贴膜已不能满足病床手术需要。

技术实现要素：

本实用新型的目的是提供的带废液收集袋的手术贴膜，解决上述现有技术中的一个或者是多个。

本实用新型提供了带废液收集袋的手术贴膜，包括集液袋和手术贴膜，集液袋包括袋顶、袋底和两个支撑杆，两个支撑杆相对的设于袋体两侧，支撑杆两端分别与袋顶和袋底固定连接；袋底设有开口，开口通过手术贴膜封闭，袋顶设有操作口，操作口与手术贴膜相对设置；集液袋侧面设有吸引接头，吸引接头靠近袋底。

本实用新型提供的带废液收集袋的手术贴膜，手术贴膜置于集液袋的袋底，通过支撑杆使集液袋成立体结构，这样四周都不会有羊水渗漏，术中的血液、羊水便会从腹部顺利流到塑料袋中，收集起来而不外溢，避免了手术野敷料、手术者衣裤被血液和羊水渗湿、污染，保持其干燥无菌。减少了感染机会，又保证术者集中精力进行手术。保持了手术床及其周围地面的清洁干燥，改观了手术台地面及周围环境卫生，缩短了术后整理的时间，减轻了工作量，提高了工作效率，避免了粘贴硬外管敷贴的渗湿，减少了硬外腔感染的机会，减少了产妇的不适感。同时通过吸引接头连接吸引连接管，采用吸引器将集液袋内的废液吸入收集容器内，即可准确计算出血及羊水量。

在一些实施方式中，集液袋与手术贴膜一体成型。这样密封性好，保证羊水和血液完全流入集液袋内。

在一些实施方式中，集液袋采用医用薄膜塑料制成。达到医院的安全指标，使用更放心。

附图说明

图1为本实用新型提供的一种实施方式的带废液收集袋的手术贴膜结构示意图；

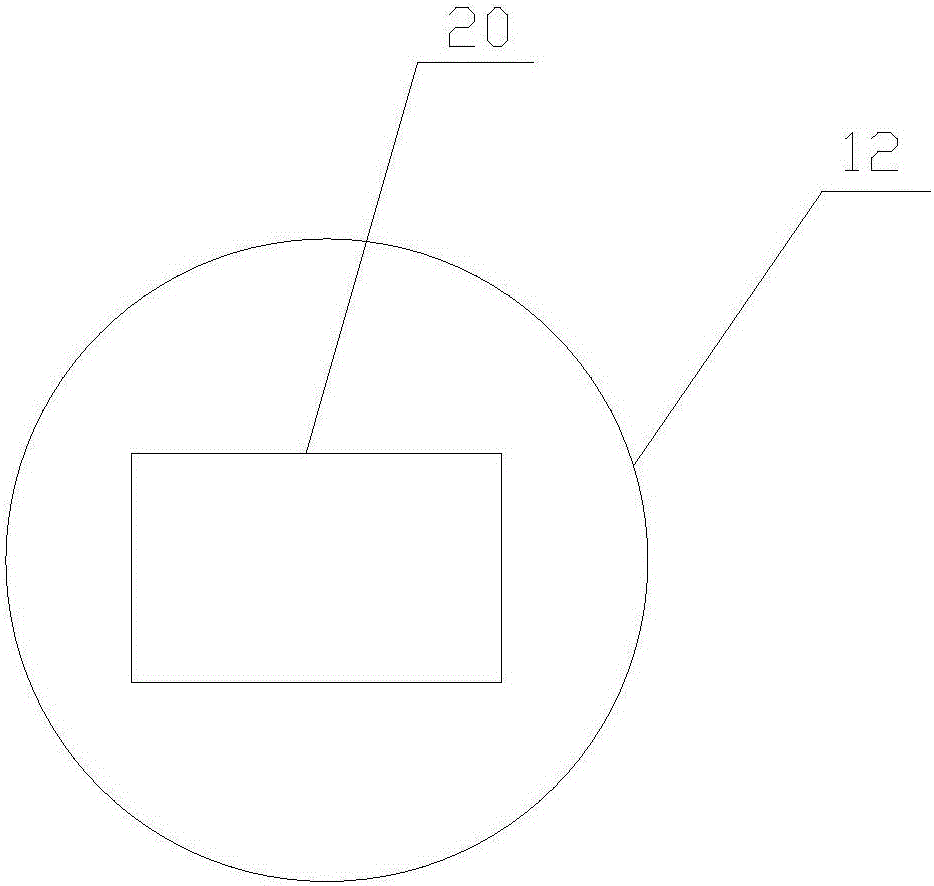

图2为本实用新型提供的一种实施方式的袋底端面示意图；

图3为本实用新型提供的一种实施方式的支撑杆的示意图；

图4为本实用新型提供的一种实施方式的支撑杆折叠状态下的示意图。

具体实施方式

下面结合说明书附图，对本实用新型进行进一步详细的说明：

如图1、2所示，本实用新型公开了带废液收集袋的手术贴膜，包括集液袋10和手术贴膜20，集液袋10包括袋顶11、袋底12和两个支撑杆13，两个支撑杆13相对的设于袋体两侧，支撑杆13两端分别与袋顶11和袋底12固定连接。支撑杆13将袋顶11和袋底12分开，使两者之间有间距，这样集液袋10就成为立体式的结构。一般医院采用圆柱形的集液袋10，并且集液袋10采用医用薄膜塑料制成。达到医院的安全指标，使用更放心。

为了使手术过程中的羊水、血液全部进入集液袋10内：袋底12设有开口，开口通过手术贴膜20封闭，集液袋10与手术贴膜20一体成型。这样密封性好，保证羊水和血液完全流入集液袋10内。也可以将手术贴膜20的四周通过粘胶密封固定在袋底12，同时将袋底12的开口封闭。

为了方便医生术中操作，袋顶11设有操作口14，操作口14与手术贴膜20相对设置。这样医生就可以直接通过操作口进行操作。

当集液袋10内的废液过多时，需要将废液洗出，因此：集液袋10侧面固定有吸引接头15，吸引接头15靠近袋底12，这样能使更多的废液被吸走。吸收废液时，只需要通过吸引接头15连接吸引连接管，采用吸引器将集液袋10内的废液吸入收集容器内，即可准确计算出血及羊水量。

本实用新型提供的带废液收集袋的手术贴膜，手术贴膜20置于集液袋10的袋底12，通过支撑杆13使集液袋10成立体结构，这样四周都不会有羊水渗漏，术中的血液、羊水便会从腹部顺利流到塑料袋中，收集起来而不外溢，避免了手术野敷料、手术者衣裤被血液和羊水渗湿、污染，保持其干燥无菌。减少了感染机会，又保证术者集中精力进行手术。保持了手术床及其周围地面的清洁干燥，改观了手术台地面及周围环境卫生，缩短了术后整理的时间，减轻了工作量，提高了工作效率，避免了粘贴硬外管敷贴的渗湿，减少了硬外腔感染的机会，减少了产妇的不适感。

使用方法：麻醉成功后，医生消毒铺单,开腹单铺完，手术医师操作时将带有废液收集袋的手术贴膜与手术野皮肤贴合，避免有缝隙，打开手术贴膜连接的废液袋，即可。当羊水过多时，可用吸引器接连接管，连接管接吸引接头15即可。

针对普外科手术也可以使用，比如胃肠手术需要大量水冲洗，也可使用本手术贴膜。

如图3、4所示，当支撑杆13设计的高度较高时，为了便于收纳集液袋10，可将支撑杆13设计成折叠结构，及包括第一支撑杆131和第二支撑杆132，第一支撑杆131和第二支撑杆132相连的端部枢接。向内按住枢接点就可折叠起来，方便集液袋10收纳。使用时，往外拉枢接点直至第一支撑杆131和第二支撑杆132竖直方向固定。

以上的仅是本实用新型的一些实施方式。对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
