一次性使用静脉输液针的制作方法

本申请涉及一次性使用静脉输液针，用于一次性使用静脉输液中。

背景技术：

现有技术中：

例如：中国专利申请号 CN201220319181.0；申请日 2012.06.30；本实用新型涉及一种一次性使用的静脉输液器,包括软管、瓶塞穿刺器、加药孔、滴管、药液过滤器、静脉输液针和流量调节器，软管一端连接瓶塞穿刺器，另一端连接静脉输液针，中间依次串联连接有加药孔、滴管和药液过滤器，滴管和药液过滤器之间的软管上设置有流量调节器，瓶塞穿刺器上设置有进气孔，进气孔中固定有空气过滤装置。本实用新型的一次性使用的静脉输液器，结构简单，构造合理，一体式的进气孔使用方便，能有效提高药液的流速，软管上串联连接的药液过滤器能够阻拦一些细小的污染，提高输液的安全性。

该申请为本申请的最接近现有技术中，该申请中，在静脉输液针6上并未安装防护装置，不便于运输，本领域技术人员已经将防护装置安装在了静脉输液针6上，但是防护装置安装并不牢固。

以上专利申请由于它们的技术方案目的以及所要解决的技术问题均不同，为此导致它们的技术方案包括结构和方法的不同，它们也不能简单地组合用以本专利申请，否则会导致结构设计更复杂，或者不能实施，等等。

鉴于此，如何设计出一次性使用静脉输液针，克服上述现有技术中所存在的缺陷，是本领域技术人员亟待解决的技术问题。

技术实现要素：

本申请的目的在于克服现有技术中存在的技术问题，而提供一次性使用静脉输液针。

本申请的目的是通过如下技术方案来完成的，一次性使用静脉输液针，包括针柄、导管、针座、针管、保护套，所述针管插接在针柄端头上，针柄尾部上设有导管，导管连接在针柄与针座之间，保护套沿着针管的外部进行环绕并卡接在针柄上，针柄上设有密封体，密封体沿着针柄端头凸出有凸起，保护套的端头卡接在凸起上。

所述针座包括呈空心的筒座，导管插接在筒座左端的开口槽中。

所述针座右侧外壁上设有螺纹。

所述针座外壁向凸出有条形的叶片。

所述叶片沿着针座的中间位置向上倾斜并呈圆弧状结构，叶片沿着针座的上下两侧对称的设置。

所述针座右侧的内壁中设有密封环。

所述密封环的密封环沿着针座的内壁固定环绕而形成，密封环设有两个。

本申请与现有技术相比，至少具有以下明显优点和效果：

1、结构简单、防护性强，连接紧密、稳定性高。

2、选材方便、便于生产制造，造价低、易于普及。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

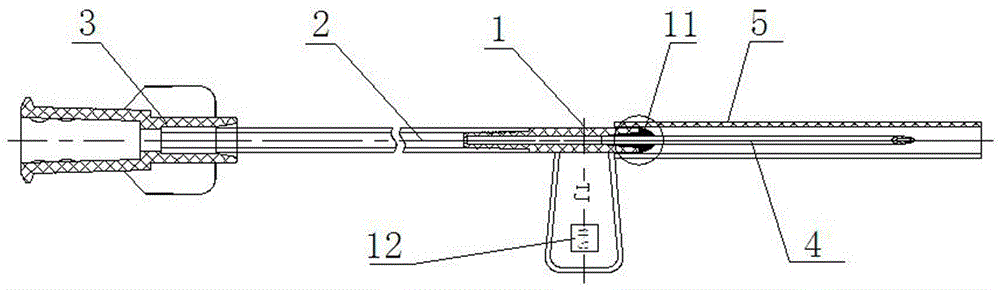

图1为本申请中的输液针整体示意图。

图2为本申请中针座的结构示意图。

图3为本申请中密封体的结构示意图。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚，下面将结合本申请具体实施例及相应的附图对本申请技术方案进行清楚、完整地描述。显然，所描述的实施例仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

本申请中所述的一次性使用静脉输液针，包括针柄1、导管2、针座3、针管4、保护套5；所述针管4插接在针柄1端头上，针柄1尾部上设有导管2，导管2连接在针柄1与针座3之间，保护套5沿着针管4的外部进行环绕并卡接在针柄1上，针柄1上设有密封体11，密封体11沿着针柄1端头凸出有凸起111，保护套5的端头卡接在凸起111上；至少具有结构简单、防护性强，连接紧密、稳定性高的效果。

本申请实施例中，沿着针管4的外部套接上一个圆筒形的橡皮保护套5对针管4进行防护。

其中，为避免保护套5与针柄1之间发生脱离，故对安装并密封针管4的密封体11进行设置，使密封体11凸出于针柄1的表面。

即在保护套5套接在针柄1上，且密封体11向上凸出一环形的凸起111对保护套5的端口进行卡接，进而实现加固环绕避免脱离的效果。

参见图1~图3中所示，一次性使用静脉输液针，包括针柄1、导管2、针座3、针管4、保护套5。现有技术中，内容能够得知一次性使用静脉输液针的排列方式。

所述针管4插接在针柄1端头上，通过针柄1的右侧端头对针管4进行插接安装。

针柄1上设有摩擦体12，利用该摩擦体12可以是凸出的问题，也可以是镂空的孔，提高握持效果。

其中，所述针座3包括呈空心的筒座31，导管2插接在筒座31左端的开口槽35中。

通过，向右进行八字形敞开的开口槽35对针管4进行插接。

沿着八字形的开口进行插接，便于针管4进入其中，利用针座3的中间位置对针管4的左端头进行夹持与定位。

针柄1尾部即针柄1的左端，其中，导管2套接在针柄1的左端上。利用导管2的长度可以对整体长度进行控制。

导管2连接在针柄1与针座3之间，通过导管2对针柄1的左端进行套接，利用导管2的左端插接在针座3上。

保护套5沿着针管4的外部进行环绕并卡接在针柄1左侧上。

其中，针柄1左侧上设有环氧树脂制作成的密封体11。

通过密封体11沿着针柄1端头向外部凸出并形成凸起111，利用环形的凸起111对保护套5左端进行抵触或接触，进而使保护套5的端头卡接在凸起111上形成卡接的定位结构。

利用凸起111对保护套5进行定位，并方式保护套5从针柄1上脱落。

本申请实施例中，

所述针座3包括呈空心的筒座31，圆筒形的筒座31与输液器的其他结构之间进行连接，其中，内部的空心对注射的液体进行流通。

本申请实施例中，

所述针座3右侧外壁上设有螺纹32，在针座3上设置螺纹32，采用螺纹32输液器的其他结构进行连接，可以实现螺纹配合，连接更加紧密。

本申请实施例中，

所述针座3外壁向凸出有条形的叶片33。

利用凸起的叶片33对针座3进行旋转，可以帮助针座3上的螺纹32与其他结构之间进行螺纹配合连接。

本申请实施例中，

所述叶片33沿着针座3的中间位置向上倾斜并呈圆弧状结构，通过叶片33可以沿着针座3的中间位置进行加固，且采用圆弧形结构，不会在旋转时发生刮擦，有利于手指进行按动。

叶片33沿着针座3的上下两侧对称的设置，采用对称的结构，可以均衡的对针座3的两侧进行旋转。

本申请实施例中，

所述针座3右侧的内壁中设有密封环34。

利用针座3内侧壁上的密封环34与输液器的其他结构之间进行连接，在套接配合时，利用针座3内侧壁上的密封环34进行卡接，可以实现紧密配合，提高连接时的密封效果。

本申请实施例中，

所述密封环34的密封环沿着针座3的内壁固定环绕而形成，沿着内壁环绕进而形成紧密配合的连接结构。

密封环34设有两个，采用两个或两个以上的密封环34可以实现两个或者多层密封的连接结构。

以上所述仅为本申请的实施例而已，而且，本申请中零部件所取的名称也可以不同，并不限制本申请中的名称。对于本领域技术人员来说，本申请可以有各种更改和变化。凡在本申请的构思和原理之内所作的任何修改、等同替换、改进等，均应包含在本申请的权利要求范围之内。
