输液器监控报警装置的制作方法

本实用新型涉及医疗辅助器械领域，尤其涉及一种输液器监控报警装置。

背景技术：

点滴输液是一种极为普遍的治疗手段，但是在疾病多发期或医护人员比较紧张的医院，常出现护士忘记给患者拔针或者更换药物的情况，一些患者在快打完点滴时只能自己拔针，由于患者都不是专业人员，自行操作存在一定的风险；也有时患者会因为睡着而不能及时拔针，造成一定的风险；为了避免这些风险，很多医院和患者愿意使用输液器报警装置，而现有的报警装置体积较大，不便于携带，而且安装复杂，不易操作，这就使一些患者依旧承担着空输液或者自行拔针的风险。

技术实现要素：

本实用新型对于上述现有技术的不足，提供了一种输液器监控报警装置。

本实用新型的输液器监控报警装置，是由壳体、金属块、金属环和硅胶套构成，所述的壳体是由主壳体和副壳体相互卡接构成的中空的圆柱体，壳体的顶面设有进液孔，壳体的底面设有出液孔，主壳体的侧壁设有安装管，安装管端头装有端盖，端盖的内部装有刀片，刀片的末端长于端盖的末端，安装管内设有金属块，安装管的内壁设有两个金属环，金属环的底部连接了金属棒，金属棒的末端伸出安装管外壁，安装管在壳体内的一端套有硅胶套。

作为本实用新型的进一步改进，所述的进液孔和出液孔上均设有连接套。

本实用新型的输液器监控报警装置，安装方便，使用方法简单，使用时可先将带有刀片的端盖拔出，将输液管划开，将装置的进液孔和出液孔安装于输液管之间，再将蜂鸣器连接在金属棒上即可安全使用，同时其壳体为分体式结构，拆卸方便，而且可以反复利用，节约使用成本。

附图说明

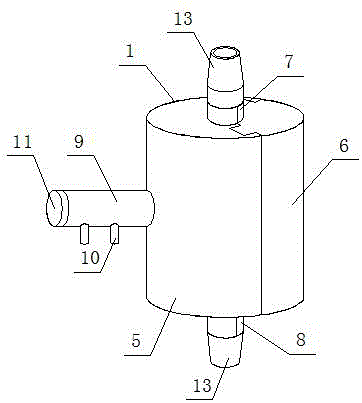

图1为本实用新型结构示意图；

图2为本实用新型壳体拆解结构示意图；

图3为本实用新型剖视图。

具体实施方式

如图1所示，本实用新型的输液器监控报警装置，是由壳体1、金属块2、金属环3和硅胶套4构成，所述的壳体1是由主壳体5和副壳体6相互卡接构成的中空的圆柱体、其为可拆卸结构（如图2），方便对装置进行检修和内部结构的查看；壳体1的顶面设有进液孔7，壳体1的底面设有出液孔8，进液孔7和出液孔8上均设有连接套13，进液孔7和出液孔8均用于与输液管相连，连接套13使连接部位更加密封；主壳体5的侧壁设有安装管9，安装管9端头装有端盖11，端盖11的内部装有刀片12（如图3），刀片12的末端长于端盖11的末端，使用时可先将带有刀片12的端盖11拔出，将输液管划开，然后将装置的进液孔7和出液孔8安装于输液管之间；安装管9内设有金属块2，安装管9的内壁设有两个金属环3，金属环3的底部连接了金属棒10，金属棒10的末端伸出安装管9外壁，金属棒10用于连接蜂鸣器。LED光源等声音报警或者光线报警的设备；安装管9在壳体1内的一端套有硅胶套4，其中壳体1内部在硅胶套4与金属块2之间含有一个空气的密闭空腔，壳体1通过进液口7、出液口8与输液管相连，当输液时药液充满了硅胶套4的外部，由于药液产生一定的压力，使原本鼓胀的硅胶套4体积逐渐缩小，这样密闭空腔内的气体开始被压缩，气体推动金属块2向远端滑动，这样金属块2只能与一个金属环3相接触；当药液没有了，硅胶套4外部的压力降低，金属块2向反方向移动，并将两个金属环3相接触，使外接的报警设备形成电路通路，进而实现了报警。
