一种带旋转桌板的轮椅的制作方法

本实用新型涉及一种带旋转桌板的轮椅，属于医疗器械技术领域。

背景技术：

身体患有残疾行动不便的病人，大多会使用轮椅活动，传统的轮椅只能作为可活动的座椅使用，而且很多都是采用自助轮进行活动，这种传统的活动轮椅，没有患者活动的空间，由于相当一部分乘坐轮椅的患者其手部是可以自由活动的，而乘坐轮椅的时候想看书或者进食等，轮椅上都没有方便的条件，限制了患者的活动，因此需要一种多功能座椅，能够有效满足使用轮椅的患者进行进食、看书、看电视等活动。

技术实现要素：

本实用新型的目的是为了解决上述问题，进而提供一种带旋转桌板的轮椅。

本实用新型的技术方案：

一种带旋转桌板的轮椅包括架体、座板、脚踏板和靠背，架体的下方分布有脚轮，架体的后侧装有自助轮，所述座板安装在架体的中间，脚踏板安装在架体的前侧方，靠背安装在架体的后侧，所述的一种带旋转桌板的轮椅还包括桌板、连接板和安装板，所述的桌板下端面上设有弹簧夹，桌板通过弹簧夹卡接在架体的扶手上，所述桌板上连接有连接板，所述连接板通过转轴与安装在架体后侧的安装板建立连接，连接板能够相对安装板实现转动动作。

优选的：所述的桌板的一侧边设有安装部，连接板与桌板的安装部建立连接，桌板能够绕连接板转动，连接板能够伸缩安装在桌板的安装部内。

优选的：所述的连接板与安装板的安装方式为铰接。

优选的：所述的连接板的端头处设有轴套，安装板的一端通过轴安装在轴套内，安装后连接板能够相对安装板实现纵向转动。

优选的：所述的安装板通过其本体上设有的弹簧夹固定在架体的后侧。

本实用新型具有以下有益效果：本实用新型的一种带旋转桌板的轮椅，整个折叠式轮椅桌板通过快速拆装机构安装到轮椅的把手上，并位于把手与行走轮之间，从而不会影响到轮椅的常规使用，而且在需要时可以转动桌板，使得桌板位于使用者的前面，从而形成放置平台，便于物品的放置，使用完成后，可以转动桌板折叠放置在轮椅的后侧，具有操作方便、适用于现有常规轮椅、方便拆装的优点。本实用新型结构简单设计合理，方便患者物品存放，减轻了医护人员的工作量。

附图说明

图1是一种带旋转桌板的轮椅的结构示意图；

图2是桌板下端面安装图；

图3是具体实施方式二的结构视图；

图4是具体实施方式三的安装板与连接板的连接图；

图中1-架体，2-座板，3-脚踏板，4-靠背，5-脚轮，6-自助轮，7-桌板，8-连接板，9-安装板，10-弹簧夹，11-安装部，12-轴套。

具体实施方式

具体实施方式一：结合图1说明本实施方式，本实施方式的一种带旋转桌板的轮椅包括架体1、座板2、脚踏板3和靠背4，架体1的下方分布有脚轮5，架体1的后侧装有自助轮6，所述座板2安装在架体的中间，脚踏板3安装在架体1的前侧方，靠背4安装在架体1的后侧，所述的一种带旋转桌板的轮椅还包括桌板7、连接板8和安装板9，所述的桌板7下端面上设有弹簧夹10，桌板7通过弹簧夹10卡接在架体1的扶手上，所述桌板7上连接有连接板8，所述连接板8通过转轴与安装在架体1后侧的安装板9建立连接，连接板8能够相对安装板9实现转动动作，所述的桌板7的一侧边设有安装部11，连接板8与桌板7的安装部11建立连接，桌板7能够绕连接板8转动，连接板8能够伸缩安装在桌板7的安装部11内。如此设置，该桌板7的大小与架体1的大小相匹配，安装到轮椅上时，桌板7位于架体1的两扶手之间；桌板7的内侧设有一弧形开口，便于使用者正常活动。

具体实施方式二：结合图1说明本实施方式，本实施方式的一种带旋转桌板的轮椅所述的连接板8与安装板9的安装方式为铰接。如此设置，桌板7在安装连接在连接板8上，连接板8与安装板9的连接为铰接方式，使用桌板7时，通过水平转动连接板8能够将桌板7转动到架体1的正前方，然后将桌板7通过弹簧夹10卡接在架体1的扶手上；当需要收起桌板7，只需水平旋转连接板8，连接板8带动桌板7旋转到架体1的后侧方，且桌板7与连接板8为活动连接，能够实现翻转，即可实现桌板7与安装板9的折叠存放。

具体实施方式三：结合图1说明本实施方式，本实施方式的一种带旋转桌板的轮椅所述的连接板8的端头处设有轴套12，安装板9的一端通过轴安装在轴套12内，安装后连接板8能够相对安装板9实现纵向转动。如此设置，桌板7能够在连接板8的转动下翻转到架体1的后侧方，便于存放。

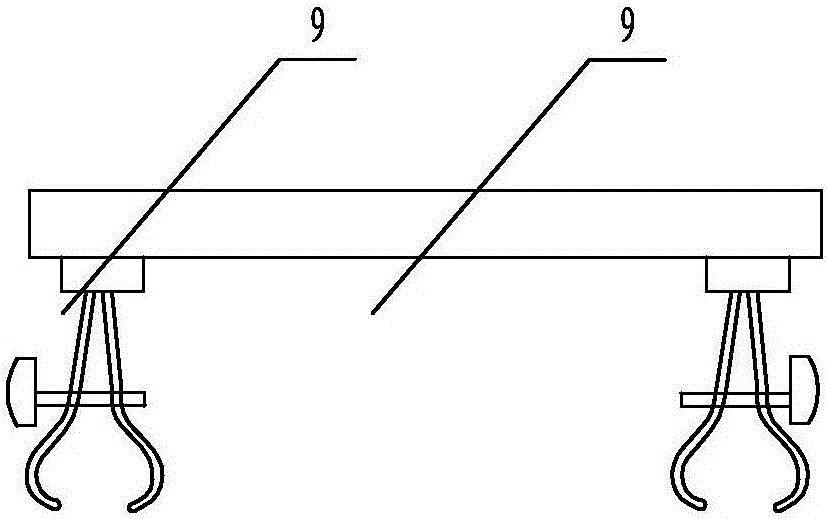

具体实施方式四：结合图1说明本实施方式，本实施方式的一种带旋转桌板的轮椅所述的安装板9通过其本体上设有的弹簧夹固定在架体1的后侧。如此设置，安装板9可拆卸的放置在架体1的后侧，便于使用与。

本实施方式只是对本专利的示例性说明，并不限定它的保护范围，本领域技术人员还可以对其局部进行改变，只要没有超出本专利的精神实质，都在本专利的保护范围内。
