医疗护具的制作方法

本实用新型涉及医用器材领域，特别涉及一种医疗护具。
背景技术：

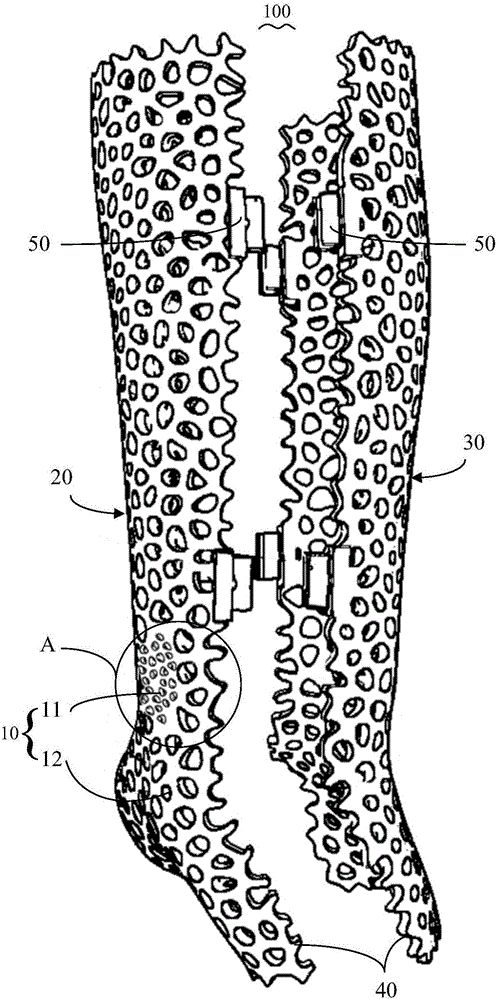

：目前应用最广泛的骨科外固定方法一般为石膏固定，石膏即硫酸钙的水合物，干燥后非常坚硬，医学上主要用于骨折后伤患处的固定，防止愈合恢复过程中骨的畸形生长。但石膏固定存在一些弊端，如透气性差、佩戴不舒适，无法对单个手指部位固定，甚至会因为不佳的透气性导致伤患处的皮肤潮热、瘙痒和刺激；笨重，外形不美观，影响患者行动，而且固定成型，因炎症导致的部位肿大会被压迫，给伤患处附近血管造成一定的压力，不利于血液循环；另外，由于石膏固定是密闭的，无法用肉眼观察到伤患处的情况，不便于医生做出诊断。技术实现要素：本实用新型的主要目的是提供一种医疗护具，旨在提高医疗护具的透气性，佩戴的舒适性，便于观察伤患处的情况。为实现上述目的，本实用新型提出的医疗护具，包括护具本体，所述护具本体上开设有多个通孔，所述通孔包括第一通孔及第二通孔，所述第一通孔于伤患处，所述第二通孔于其他区域，所述第一通孔的孔径小于所述第二通孔孔径，所述第一通孔的分布密度大于所述第二通孔分布密度。优选地，所述护具本体于伤患处为软质材料。优选地，所述护具本体包括第一护具及第二护具，所述第一护具盖合所述第二护具形成容置区域。优选地，所述通孔为不规则形状，所述通孔在所述护具本体上呈不规则排列。优选地，所述护具本体的边缘为软质材料。优选地，所述第一护具及所述第二护具的边缘设有多个凸部。优选地，所述护具本体为工程学曲面构造。优选地，所述第一护具及第二护具均为一体成型。优选地，所述第一护具及所述第二护具通过卡扣连接。优选地，所述护具本体为塑料材质。本实用新型技术方案通过在医疗护具上开设的多个通孔可便于透气，提高佩戴的舒适性，便于观察伤患处的情况。附图说明为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。图1为本实用新型医疗护具一实施例的结构示意图；图2为本实用新型图1中A处的放大示意图；图3为本实用新型医疗护具一实施例的制作原理示意图。附图标号说明：标号名称标号名称100护具本体20第一护具10通孔30第二护具11第一通孔40凸部12第二通孔50卡扣本实用新型目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。需要说明，本实用新型实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。在本实用新型中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。另外，在本实用新型中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本实用新型要求的保护范围之内。本实用新型提出一种医疗护具。参照图1至图3，图1为本实用新型医疗护具一实施例的结构示意图；图2为本实用新型图1的A处局部放大示意图。在本实用新型一实施例中，该医疗护具包括护具本体100，护具本体100上开设有多个通孔10，通孔10包括第一通孔11及第二通孔12，第一通孔11于伤患处，第二通孔12于其他区域，第一通孔11的孔径小于第二通孔12孔径，第一通孔11的分布密度大于第二通孔12分布密度。上述的护具本体100可呈一体成型结构，护具本体100中间形成有容置区域，使护具本体100可以固定手臂、腿部、脚部、手部等伤患处，护具本体100覆盖于伤患处及伤患处周围的其他区域，其中的通孔10可为不规则形状，通孔10在护具本体100上呈不规则排列，优选通孔10为不规则圆形孔，使通孔10没有菱角，相邻的通孔10间距不一，对护具本体100进行拉伸及弯折时不易造成损坏，尤其是对护具本体100进行弯折时，对护具本体100造成的应力通常集中在一条直线上，通过对通孔10的不规则排布，使护具本体100不易断裂，并且通过通孔10增加护具本体100的韧性。由于伤患处通常不易受风、受寒及动作，因此在伤患处的第一通孔11的孔径小于第二通孔12孔径，第一通孔11的分布密度大于第二通孔12分布密度，即伤患处对应的护具本体100上呈小而密的通孔10，并保证伤患处皮肤的正常呼吸及排汗等，还可减小伤患处因外界因素，如水、细菌等而造成感染，以及提高护具本体100在伤患处的强度，使护具本体100不易变形，保证骨折的伤患处正常愈合。可选地，护具本体100上可仅在伤患处开设通孔10，以简化通孔10的整体结构；通孔10还可设置为不同的大小，如在人体的主动脉上可分布大的通孔10，减轻护具本体100对人体血管造成压迫；在人体的关节部位，如关节活动对伤患处造成的影响小，可在包裹护具本体100相应的位置开设较大的通孔10，可便于关节简单活动，如关节活动对伤患处造成的影响大，不建议关节活动，可在相应的护具本体100上开设小孔或不开设孔，以此固定关节，防止关节运动对伤患处造成损伤。进一步地，护具本体100可为透明材质或在对应人体的伤患处采用透明材质，使医护人员等通过肉眼即能全方位的观察伤患处的情况，不需要对医疗护具或相关的固定部件进行拆卸，尤其在伤患处发生肿胀时，能及时通知医护人员对伤患处进行消肿等。更进一步地，在护具本体100于伤患处可对护具本体100局部进行拆卸，使伤患处可暂时呈现出来，方便对伤患处进行仔细观察及对伤患处进行换药等，完毕后再使拆卸下的部分护具本体盖合伤患处。本实用新型技术方案通过在医疗护具上开设的多个通孔10可便于透气，提高佩戴的舒适性，便于观察伤患处的情况。上述的护具本体100可为皮革、纺织材料、石膏等，优选护具本体100为塑料材质。如PP(聚丙烯)、PA(聚酰胺)、PC(聚碳酸酯)、PMMA(聚甲基丙烯酸甲酯)、ABS(丙烯腈－丁二烯－苯乙烯共聚物)、PS(聚苯乙烯)、PBT(聚对苯二甲酸丁二醇酯)、或PET(聚对苯二甲酸乙二醇酯)等，在保证护具本体100的整体强度满足需求的情况下，以减轻该医疗护具的整体重量，降低其对伤患处造成的压迫，提高医疗护具佩戴的舒适性，塑料整体可采用硬质塑料，以便于开模或一体成型。优选地，护具本体100于伤患处为软质材料。优选为软质塑料。由于因炎症导致的部位肿大会被压迫，给伤患处附近血管造成一定的压力，通过护具本体100局部采用软质材料，减轻对血管造成的压迫，便于血液正常循环，提高舒适性，当伤患处不发生肿大时，护具本体100局部可更换为强度高的材料，固定伤患处，保证骨头的正常愈合。进一步地，在护具本体100的其他部位，如对应的关节部位，动脉部位，根据需求采用软质材料，以便于关节部位活动及提高该医疗护具佩戴的舒适性。优选地，护具本体100包括第一护具20及第二护具30，第一护具20盖合第二护具30形成容置区域。第一护具20及第二护具30均为一体成型。上述的护具本体100通过第一护具20及第二护具30可通过卡扣、螺钉、销、扎带等方式连接，优选第一护具20及第二护具30通过卡扣50连接，卡扣50连接可调整卡接的深度，使第一护具20与第二护具30连接的距离逐渐减小，以便于调节容置区域的大小，以适应于伤患处。通孔10分布于第一护具20及第二护具30。其中的第一护具20及第二护具30形成的容置区域内壁还可铺设有泡沫垫、纱布、棉布及其他纺织物等，容置区域铺设的物体可避开通孔10粘贴于内，使护具本体100内壁不直接与皮肤接触，进一步提高透气性及佩戴的舒适度。优选地，护具本体100的边缘为软质材料。优选为软质塑料，如硅胶等。由于佩戴该医疗护具的护具本体100的边缘与人体皮肤接触，相互间不可避免会产生摩擦，造成皮肤磨伤，通过其边缘设置为软质材料，边缘可采用一体成型或双色成型制作，降低摩擦力，更进一步部提高该医疗护具佩戴的舒适性。优选地，第一护具20及第二护具30的边缘设有多个凸部40。上述的凸部40可为齿状或弧形状，依次排列设置在第一护具20及第二护具30的边缘，当医疗护具为一体成型时，凸部40设置在与人体皮肤交接的位置。凸部40为软质材料，使第一护具20与第二护具30连接处与护具本体100上设置的通孔10保持对应，连接处的间隙不会对人体皮肤造成夹伤及切割摩擦，提高医疗护具整体的舒适性。请参照图3，具体地，该医疗护具通过三维扫描技术获取目标部位，即伤患处的三维数据，重建为三维模型后借助三维设计软件对原始模型进行处理，利用三维设计软件的布尔求差功能设计产品整体外观，再通过点采样、扩展点区域、去除目标区域后即可获得通孔10结构的护具本体100的外观，加上一定厚度后即可完成初期的设计。同时结合患者及医生的需求和人体工程学与力学的要求设计合理的最终模型，最后通过快速成型制造技术成型目标产品。佩戴方面通过可调节的卡扣50达到佩戴和拆卸方便的目的，选用重量轻，强度高的材料成型还可实现产品更轻便，负担更少。该医疗护具通过三维打印技术成型的一种多孔结构、外形独特、轻便、固定作用良好的新型骨科外固定夹具。其多孔结构确保医疗护具具有良好的透气性，避免患者产生不适感以及皮肤问题，根据人体工程学与力学设计的独特外形使护具本体100为工程学曲面构造，使护具本体100拥有更优良的强度与佩戴舒适感，塑料材质轻便的特性，使其能不影响患者的活动，减轻伤患处附近血管的压力。以上所述仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是在本实用新型的实用新型构思下，利用本实用新型说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的
技术领域：
均包括在本实用新型的专利保护范围内。当前第1页1 2 3
