一种内科用引流器的制作方法

本实用新型涉及医疗用具技术领域，具体为一种内科用引流器。

背景技术：

引流器，一种内科常用的医疗用具，是对患者身体内部产生的积液进行清理的工具。

现阶段的引流器种类繁多，功能和效果越来越好，但引流器都有更换引流瓶的需求，由于引流瓶的大小固定，导致在患者积液过多时，引流瓶无法满足积液的盛装，需要医护人员多次进行更换，增加了医护人员的工作量，而在进行更换引流瓶时，需要将患者身体上的引流管进行截停，再将引流管插入新的引流瓶上，这样的方式造成医护人员更换十分不便，且操作时间长，容易造成患者身体的积液过多影响到健康。

技术实现要素：

本实用新型的目的在于提供一种内科用引流器，具备方便更换引流瓶，节约更换时间，保护患者身体健康，减轻医护人员工作量的优点，解决了由于引流瓶的大小固定，导致在患者积液过多时，引流瓶无法满足积液的盛装，需要医护人员多次进行更换，增加了医护人员的工作量，而在进行更换引流瓶时，需要将患者身体上的引流管进行截停，再将引流管插入新的引流瓶上，这样的方式造成医护人员更换十分不便，且操作时间长，容易造成患者身体的积液过多影响到健康的问题。

为实现上述目的，本实用新型提供如下技术方案：一种内科用引流器，包括引流瓶，所述引流瓶的底部设置有连接筒，该连接筒与引流瓶的连接处设置有旋转板，所述旋转板的一端设置有固定套，该固定套的内部通过扭簧与固定杆连接，所述连接筒的底端设置有备用收集箱，所述引流瓶一侧的顶端设置有真空泵，该真空泵的进气口设置有导管，该导管贯穿引流瓶的侧壁，并延伸至引流瓶的内腔，所述引流瓶内腔的导管表面套接有过滤箱，该导管的一侧通过连接管与引流瓶外表面的气压表连接，所述引流瓶顶部的一侧设置有气管，该气管的一侧设置有气压调节阀，所述气管的一侧引流瓶的顶部设置有连接管，该连接管通过固定接头与引流管连接。

优选的，所述连接筒与固定套对应的位置设置有相适配的旋转槽，且固定杆的两端分别与旋转槽的内壁连接。

优选的，所述备用收集箱的顶部套接于连接筒的内部，备用收集箱与连接筒的连接处设置有相适配安装槽，且连接筒与备用收集箱的连接面分别设置有相互啮合的内、外螺纹，连接筒的内径与备用收集箱顶端的内径相一致，连接筒与引流瓶的连接处设置有相适配通孔。

优选的，所述气管与引流瓶的连接处设置有与气管内径相一致的通孔，且气管出口处的内腔设置有过滤板，引流瓶的表面设置有刻度。

优选的，所述连接管与引流瓶的连接处设置有与连接管内径相一致的通孔，且固定接头的内径的大小与连接管和引流管的大小相适配。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置连接筒、旋转板、固定套、扭簧、固定杆、备用收集箱、固定接头、过滤板和安装槽，达到了引流瓶与引流管之间拆卸和安装方便，节约了操作时间，进一步保护了患者的身体健康，同时，可以盛装更多积液，减少医护人员工作量的效果。

2、本实用新型通过连接筒、旋转板、固定套、扭簧、固定杆和备用收集箱，相互使用，能够使引流瓶盛装更多患者身体内部的积液，同时，也方便了对积液的计量，通过气管和气压调节阀，相互配合使用，能够有效避免引流瓶出现压力不足的现象，通过真空泵、导管、过滤箱和气压表，相互配合使用，能够有效增强引流瓶内部的气压的稳定性，通过固定接头对连接管和引流管之间进行连接，方便了连接管和引流管之间的拆卸和安装，能够有效降低了更换引流瓶时患者内部的积液对身体健康的影响，从而有效的解决了引流瓶的大小固定，导致在患者积液过多时，引流瓶无法满足积液的盛装，需要医护人员多次进行更换，增加了医护人员的工作量，而在进行更换引流瓶时，需要将患者身体上的引流管进行截停，再将引流管插入新的引流瓶上，这样的方式造成医护人员更换十分不便，且操作时间长，容易造成患者身体的积液过多影响到健康的问题。

附图说明

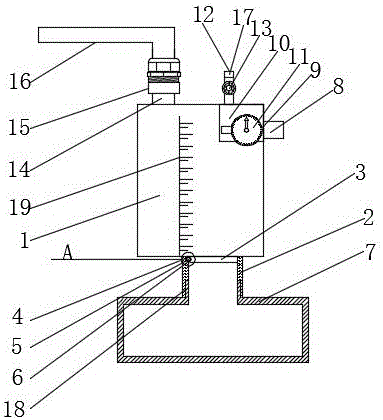

图1为本实用新型结构示意图；

图2为本实用新型图1的A处结构示意图。

图中：1引流瓶、2连接筒、3旋转板、4固定套、5扭簧、6固定杆、7备用收集箱、8真空泵、9导管、10过滤箱、11气压表、12气管、13气压调节阀、14连接管、15固定接头、16引流管、17过滤板、18安装槽、19刻度。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种内科用引流器，包括引流瓶1，引流瓶1的底部设置有连接筒2，该连接筒2与引流瓶1的连接处设置有旋转板3，旋转板3的一端设置有固定套4，该固定套4的内部通过扭簧5与固定杆6连接，连接筒2与固定套4对应的位置设置有相适配的旋转槽，且固定杆6的两端分别与旋转槽的内壁连接，连接筒2的底端设置有备用收集箱7，备用收集箱7的顶部套接于连接筒2的内部，备用收集箱7与连接筒2的连接处设置有相适配安装槽18，且连接筒2与备用收集箱7的连接面分别设置有相互啮合的内、外螺纹，连接筒2的内径与备用收集箱7顶端的内径相一致，连接筒2与引流瓶1的连接处设置有相适配通孔，引流瓶1一侧的顶端设置有真空泵8，该真空泵8的进气口设置有导管9，该导管9贯穿引流瓶1的侧壁，并延伸至引流瓶1的内腔，引流瓶1内腔的导管9表面套接有过滤箱10，该导管9的一侧通过连接管14与引流瓶1外表面的气压表11连接，引流瓶1顶部的一侧设置有气管12，气管12与引流瓶1的连接处设置有与气管12内径相一致的通孔，且气管12出口处的内腔设置有过滤板17，引流瓶1的表面设置有刻度19，该气管12的一侧设置有气压调节阀13，气管12的一侧引流瓶1的顶部设置有连接管14，该连接管14通过固定接头15与引流管16连接，连接管14与引流瓶1的连接处设置有与连接管14内径相一致的通孔，且固定接头15的内径的大小与连接管14和引流管16的大小相适配，通过设置连接筒2、旋转板3、固定套4、扭簧5、固定杆6、备用收集箱7、固定接头15、过滤板17和安装槽18，达到了引流瓶1与引流管16之间拆卸和安装方便，节约了操作时间，进一步保护了患者的身体健康，同时，可以盛装更多积液，减少医护人员工作量的效果。

使用时，真空泵8通过导管9对引流瓶1的内部的空气进行抽出，过滤箱10对引流瓶1的气体的进行过滤，同时，气压表11对引流瓶1内部的气压进行显示，带需要对引流瓶1内部的气压进行增加了，扭动气压调节阀13，外界气体通过气管12和过滤箱10进入引流瓶1中，气管12通过过滤板17对进入的空气进行过滤，将固定接头15套接于连接管14上并固定，再把引流管16插进固定接头15中并固定，将引流管16插进患者身体内部，进行吸收积液，积液进入引流瓶1中，当达到一定量时，旋转板3通过扭簧5和固定套4进行旋转，积液流入备用收集箱7中，引流瓶1内部的积液减少后旋转板3回位。

综上所述：该内科用引流器，通过连接筒2、旋转板3、固定套4、扭簧5、固定杆6和备用收集箱7，相互使用，能够使引流瓶1盛装更多患者身体内部的积液，同时，也方便了对积液的计量，通过气管12和气压调节阀13，相互配合使用，能够有效避免引流瓶1出现压力不足的现象，通过真空泵8、导管9、过滤箱10和气压表11，相互配合使用，能够有效增强引流瓶1内部的气压的稳定性，通过固定接头15对连接管14和引流管16之间进行连接，方便了连接管14和引流管16之间的拆卸和安装，能够有效降低了更换引流瓶1时患者内部的积液对身体健康的影响，从而有效的解决了引流瓶1的大小固定，导致在患者积液过多时，引流瓶1无法满足积液的盛装，需要医护人员多次进行更换，增加了医护人员的工作量，而在进行更换引流瓶1时，需要将患者身体上的引流管16进行截停，再将引流管16插入新的引流瓶1上，这样的方式造成医护人员更换十分不便，且操作时间长，容易造成患者身体的积液过多影响到健康的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
