气化香水瓶装置的制作方法

本发明涉及一种喷香机，特别是指一种气化香水瓶装置。

背景技术：

现有的喷香机只能配合定点使用，且雾化效果不完全，香气浓淡不均，且内部构造容易阻塞，不易清理，故障率高，且香水瓶因重复添加香液使用会使香味不均，使气味跑掉，为了提供更符合实际需求的物品，发明人乃进行研发，以解决现有喷香机使用上易产生的问题。

技术实现要素：

本发明的主要目的在于提供一种气化香水瓶装置，使能配合冷气机使用，且能使香水经瓶体气化雾化的更完全。

为达成上述的目的，本发明的结构为：具有一机体与一瓶体，瓶体收置于机体的瓶室处，机体设有一对扣槽使弧状的一摆杆定位旋转，压摆杆将瓶体由机体推出，瓶体固设有一瓶盖，瓶盖包括：一进气套、一进气口、一出气套、一出气口及具有一气化室的一内盖，内盖中有一通孔，该通孔借一对半圆塞环将一出液管伸入瓶底，液体经过滤后由一双喇叭状导槽的中间颈部出液口连接至瓶盖进气口内的导引管道的尾端，内盖朝双喇叭状导槽另有一引气导板与一引气口，当机体通过一塞嘴插入侧边的进气口以点放控制进气，瓶体的香液与香气再度气化后，经机体中一风扇的导引由机体顶端一主气口出气，瓶盖的顶端出气口接一导引管，使导引管连接至冷气机或空调机风管处的出气槽道处。

其中，该气化香水瓶装置加设有一保护盖于瓶体之上，保护盖借底部内缘的多个扣勾勾于瓶体的瓶盖的底缘处，使保护盖未旋开时，瓶体是被封住的，保护盖具有一环部与一盖部，其由借多个连接段与多个未连接段所组成，当环部接合瓶体成为支点，用力转开盖部破坏连接段，并丢弃盖部。

其中，出液管的内端连接有一过滤器。

其中，机体中设一风扇以导引由机体顶端主气口出气。

为使贵审查员能进一步了解本发明为达成预定目的所采取的技术、手段及功效，现举一较佳可行的实施例，并配合附图详细说明如后，相信本发明的目的、特征与优点，当可由此得一深入且具体的了解。

附图说明

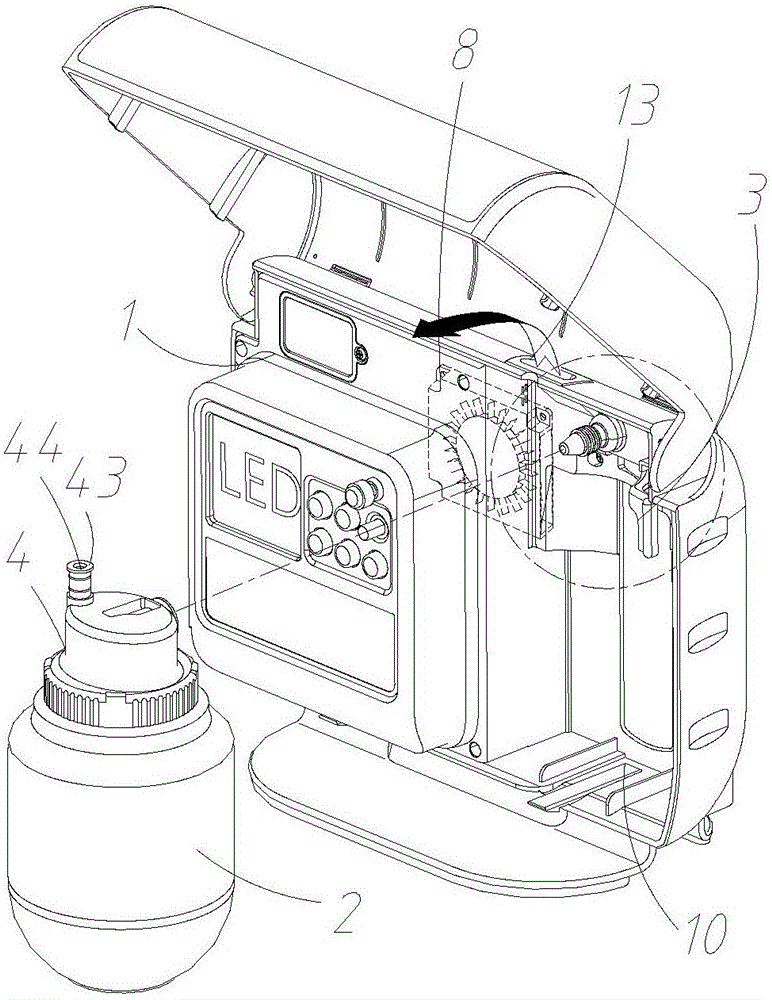

图1：为本发明的立体图；

图2：为本发明气瓶的立体分解图；

图3：为本发明气瓶的瓶盖底视图；

图4：为本发明气瓶的剖视图；

图4A：为本发明气瓶的液体与气体流动时的局部剖视图；

图5：为本发明图4的A-A的剖视图；

图6：为本发明气瓶未推出的局部俯视图；

图7：为本发明气瓶被推出的局部俯视图；

图8：为本发明气瓶已被推出的局部俯视图；

图9：为本发明机体实施于冷气机的立体图；

图10：为本发明瓶体加设保护盖的立体分解图；

图11：为本发明图10的局部剖视图。

附图标记说明

1 机体 10 瓶室

11 扣槽 12　 塞嘴

2　　瓶体 13 主气口

21　 过滤器

3 摆杆 31　 双凸扣

4　　瓶盖 40　 内盖

41　 进气套 42　 进气口

43　 出气套 44　 出气口

45　 导引管道 46　 通孔

47　 引气导板　 48　 引气口

49　 导引管

5　　半圆塞环　 50　 出液管

51　 出液口 52　 颈部

53　 双喇叭状导槽　 59　 底缘

6　　冷气机 8　　 风扇

7　　保护盖 71　 扣勾

72　 环部 73　 盖部

74　 连接段 75　 未连接段。

具体实施方式

如图1至图11所示，为本发明的一种气化香水瓶装置，具有一机体1（设有外壳、液晶显示板与控制机构电路等）与一瓶体2，瓶体2收置于机体1的瓶室10处，机体1设有一对扣槽11使弧状的一摆杆3的双凸扣31定位旋转，压摆杆3将瓶体2由机体1推出（如图6、图7，摆杆3以扣槽11为中心点并以双凸扣31为转动点展开扣压的转动），瓶体2固设有一瓶盖4，在图2和图3中，瓶盖4包括：一进气套41、一进气口42、一出气套43、一出气口44及具有一气化室45的一内盖40（锁接于瓶盖4内），内盖40中有一通孔46，该通孔46借一对半圆塞环5将一出液管50伸入瓶底，液体经出液管50的内端连接一过滤器21过滤后，由一双喇叭状导槽53的中间颈部出液口连接瓶盖进气口42内的导引管道45的尾端，内盖40朝双喇叭状导槽53另有一引气导板47与一引气口48，其进气口42内空气经导引管道45至双喇叭状导槽53上方喇叭口加速进入，连同中间颈部出液口51经毛细管道出液管50的液体，经双喇叭状导槽53的下方喇叭口加速进入引气口48，混合的气液体向下撞击引气导板47而细小分子化，雾化后的气体在瓶体2与盖体4的内盖40与液体上的空间处停留，之后即由出气口44的管道出气，此部分如图4、图4A和图5所示，当机体1通过一塞嘴12插入侧边的进气口42以点放控制进气，瓶体2的香液与香气雾化后由瓶体2顶端出气口44出气，如图1，能使气体经机体1中一风扇8的导引，由机体1顶端的一主气口13出气，这是基本实施状态；如图9，能于瓶盖4顶端的出气口44处使瓶体2的气体能直接接一导引管49，使其接至冷气机6或空调机风管处的出气槽道处，这是另一引出实施状态。图8显示瓶体2被摆杆3推出的状态，这时便能更替瓶体2了。在图10和图11显示本发明加设有一保护盖7于瓶体2之上，保护盖7借底部内缘的多个扣勾71勾于瓶体2的瓶盖4的底缘59处，使保护盖7未旋开时，瓶体2是被封住的，保护盖7具有一环部72与一盖部73，其由借多个连接段74与多个未连接段75所组成，是利用超音波将保护盖7接合于瓶体2，用力转开盖部73破坏连接段74，并丢弃盖部73，仅剩环部72仍封住瓶体2，如此使仅放香精的瓶体2也成为抛弃式的物品，以确保香味通过双喇叭状导槽53的通道单一地被分子化送出。

综上所述的结构，本发明运用特殊设计的气瓶等构造，使香水经引出气体进入该气化香水瓶装置后，使香水分子产生撞击后能完全雾化产生奈米化分子以配合透散出自然雾化的香气，有预先雾化均匀的效果，以导引至冷气机旁或空调机风管旁使用与实施，所以本发明能提供很好的使用性与便利性，为一完全与现有喷香机不同的机构。

以上所述为本发明的较佳实施例的详细说明与附图，并非用来限制本发明，本发明的所有范围应以上述的权利要求书为准，凡发明范围内的精神与其类似变化的实施例与近似结构，都应属于本发明的保护范围。
