一种具有双气路结构的麻醉呼吸系统的制作方法

本实用新型属于医疗设备制造技术领域，涉及一种麻醉呼吸机的气路结构，尤其是一种具有双气路结构的麻醉呼吸系统。

背景技术：

在麻醉呼吸系统中，由于病人端呼出的气体中仍含有麻醉气体，需要对病人端呼出的气体进行过滤，滤除其中的二氧化碳气体，对麻醉气体重复吸入利用。通常情况的双气路麻醉呼吸系统结构如图1所示，吸气时，驱动气皮囊1驱动含有麻醉气体的驱动气体工作，由驱动气体管2道流经钠石灰罐3，与新鲜气体供气端4提供的新鲜气体一起经过吸气管道5流向吸气单向阀6，并打开吸气单向阀6，进入病人呼吸端7。呼气时，驱动气体暂时不工作，驱动气体管道内的压力降低，已经在病人体内循环过的气体，迫于病人肺部收缩压，经呼气管道8流向呼气单向阀9，并且打开呼气单向阀9进入驱动气体管道2；此后再次吸气时，麻醉机驱动气体再次供气，由于呼气单向阀9只允许气体单向流动，所以驱动气体连同病人呼出的气体只能流向钠石灰罐3，经过钠石灰的过滤后，再进入病人吸气端7。如此循环呼吸。但通常在驱动气体再次工作之前，病人呼出的气体进入驱动气体管道2后，有可能迫于病人肺部的收缩压，进一步经溢气阀10溢出，造成外泄。

技术实现要素：

本实用新型的目的在于针对现有麻醉呼吸系统气路结构的缺陷，提供一种新型的具有双气路结构的麻醉呼吸系统，可以使病人端呼出的气体在没有外泄时，就被驱动气体再次驱动进入钠石灰罐，从而实现重复吸入。

本实用新型的技术方案如下：

一种具有双气路结构的麻醉呼吸系统，包括驱动气皮囊、钠石灰罐、新鲜气体供气端、病人呼吸端，驱动气皮囊通过驱动气体管路连接钠石灰罐的气体入口及呼气回路，新鲜气体供气端通过吸气管路连接钠石灰罐的气体出口和病人呼吸端，吸气管路上设有吸气单向阀；病人呼吸端通过呼气回路连接驱动气体管路和钠石灰罐的气体入口，呼气回路上设有呼气单向阀；其特征在于：所述驱动气体管路中设有一容积腔，所述容积腔内设有弯曲管路形成的气体容纳腔，驱动气体管路经容积腔连接钠石灰罐的气体入口及呼气回路。

本实用新型所提供的麻醉呼吸系统带有一个气道均匀、阻力很小的容积腔，且和驱动气体管路集成在一起；容积腔空间足够大，病人呼出的气体暂存在容积腔内，可以使病人端呼出的气体在没有外泄时，就被驱动气体再次驱动进入钠石灰罐，从而实现重复吸入。

本实用新型应用于临床麻醉初期引导和手术麻醉中、能够将麻醉气体及新鲜气体准确无误的送入病人肺部。在整个呼吸循环过程中，允许呼出气体重复吸入并保证气流方向的单向性、通气期间一直有新鲜气体补偿使吸入的麻药相对浓度较稳定、同时保证输入病人体内的麻醉气体压力、气体总量的安全性。

附图说明

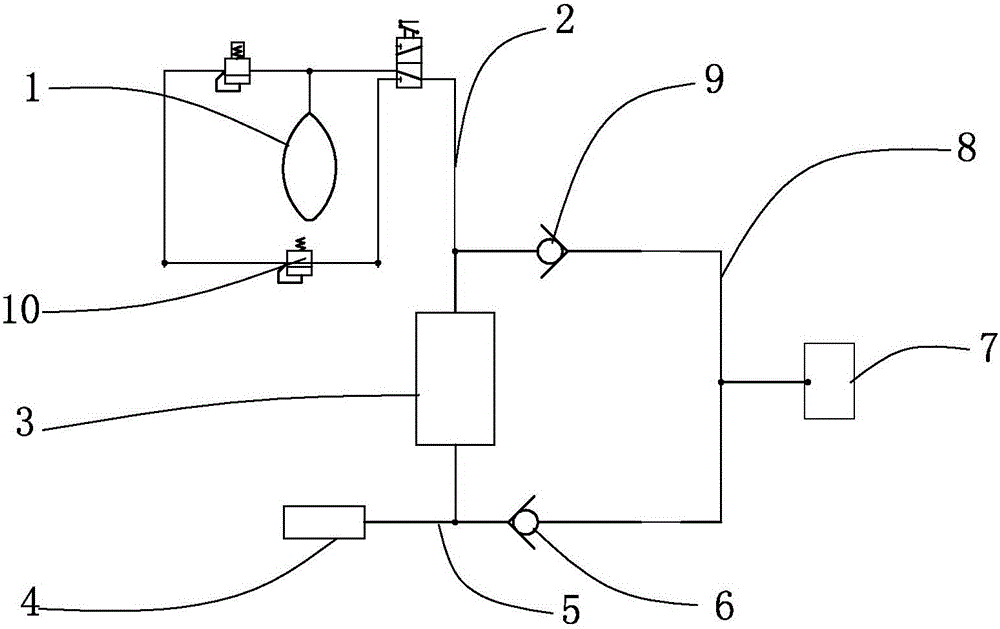

图1是现有麻醉呼吸系统的结构示意图；

图2是本实用新型的麻醉呼吸系统结构示意图。

具体实施方式

如图2所示，一种具有双气路结构的麻醉呼吸系统，包括驱动气皮囊1、钠石灰罐3、新鲜气体供气端4、病人呼吸端7，驱动气皮囊1通过驱动气体管路2连接钠石灰罐3的气体入口及呼气回路8，新鲜气体供气端4通过吸气管路5连接钠石灰罐3的气体出口和病人呼吸端7，吸气管路5上设有吸气单向阀6；病人呼吸端7通过呼气回路8连接驱动气体管路2和钠石灰罐3的气体入口，呼气回路8上设有呼气单向阀9；所述驱动气体管路2中设有一容积腔11，所述容积腔11内设有曲折管路形成的气体容纳腔，驱动气体管路2经容积腔11连接钠石灰罐3的气体入口及呼气回路8。

本实用新型的工作过程如下：吸气时，驱动气皮囊1驱动含有麻醉气体的驱动气体进入驱动气体管路2，由于呼气回路8有呼气单向阀9，驱动气体只能流经钠石灰罐3，与新鲜气体供气端4提供的新鲜气体一起经过吸气管道5流向吸气单向阀6，并打开吸气单向阀6，进入病人呼吸端7。呼气时，驱动气体暂时不工作，已经在病人体内循环过的气体经呼气回路8流向呼气单向阀9，并且打开呼气单向阀9进入驱动气体管道2；由于驱动气体管道2中设有容积腔11，且容积腔11空间足够大，病人呼出的气体暂存在容积腔内，而不会到达溢气阀10产生外泄。此后再次吸气时，驱动气皮囊1驱动含有麻醉气体的驱动气体进入驱动气体管路2，并推动容积腔11内的病人呼出气体逆向流动，由于呼气单向阀9只允许气体单向流动，所以驱动气体连同病人呼出气体只能流向钠石灰罐3，经过钠石灰的过滤后，再进入病人吸气端7，如此循环呼吸，病人呼出的气体中所含的麻醉气体也得以重复利用。
