医用密闭式便捷集尿桶的制作方法

本实用新型涉及医疗辅助器械技术领域，特别是一种医用密闭式便捷集尿桶。

背景技术：

重症卧位病人及术后留置导尿管患者，其尿液的收集及排放比较困难，现有的医用集尿桶多为普通桶式加盖的结构，需要医护人员手动将集尿桶盖打开，再放入集尿桶大口进行收集尿液，不仅使用不方便，操作麻烦，而且容易导致尿液撒致地面，违反科室管理要求。

中国专利(专利申请号为201220135072.3)公开的“医用集尿桶”，是由桶体和桶盖组成，桶体底小口大，桶体上有提手、刻度尺，桶盖上有集尿管插口；桶体和桶盖通过搭扣扣紧连接。

技术实现要素：

本实用新型的目的是要提供一种既能方便集尿和排尿、又能防止尿液飞溅、还能防止污染室内空气、且使用方便的集尿容器。

为实现上述目的，本实用新型所采用的技术方案是设计一种医用密闭式便捷集尿桶：包括集尿桶5和集尿桶盖，集尿桶盖安装在集尿桶5的上端口；

A、所述的集尿桶盖包括集尿桶固定盖2、集尿桶活动盖3和活动盖转动轴1，在集尿桶固定盖2上开有集尿桶固定盖进尿孔4，集尿桶活动盖3安装在集尿桶固定盖2的上面，中间穿装活动盖转动轴1；

B、所述集尿桶固定盖2的盖面与水平面的夹角a为5-30°。

所述集尿桶活动盖3呈扇形，所述集尿桶固定盖进尿孔4也呈扇形。

在所述集尿桶固定盖2的低位端边还设置有防溅圈6。

在所述集尿桶5的底部还安装有排尿阀8。

在所述集尿桶5的上部还安装有提手7。

所述集尿桶固定盖2的盖面与水平面的夹角a的优化值为8-20°。

所述集尿桶固定盖2的盖面与水平面的夹角a的优化值为10-18°。

所述集尿桶固定盖2的盖面与水平面的夹角a的优化值为15°。

所述集尿桶5为透明圆形桶，其桶壁面上设置有容量刻度值。

本实用新型的医用密闭式便捷集尿桶，将集尿桶盖设计成集尿桶固定盖和集尿桶活动盖复合的形式，不集尿时，可由集尿桶活动盖形成封闭，因而，能够防止尿液气味弥漫，污染室内空气。同时，集尿桶活动盖是通过活动盖转动轴铰装在集尿桶固定盖上，封闭或开启集尿桶活动盖时，只需旋转活动盖转动轴即可，不需要用手接触集尿桶固定盖或集尿桶活动盖，加之在集尿桶的底部还安装有排尿阀，因而，集尿和排尿都比较方便、卫生。此外，在集尿桶固定盖的低位端边还设置有防溅圈，能够有效地防止尿液飞溅出集尿桶外，污染环境，加之桶盖设计成倾斜形式，被防溅圈挡住的飞溅尿液能够通过集尿桶固定盖低位端边扇形的集尿桶固定盖进尿孔回流到集尿桶中。

另外，集尿桶为透明圆柱桶，便于医务人员观察引流液的颜色、性状以及滴速,便于及时发现异常、及时处置；且在其桶壁面上设置有容量刻度值，方便护士观察，准确记录引流液的量。同时，本实用新型的医用密闭式便捷集尿桶结构简单,易于卫生消毒的维护。

附图说明

图1是本实用新型的主剖视示意图；

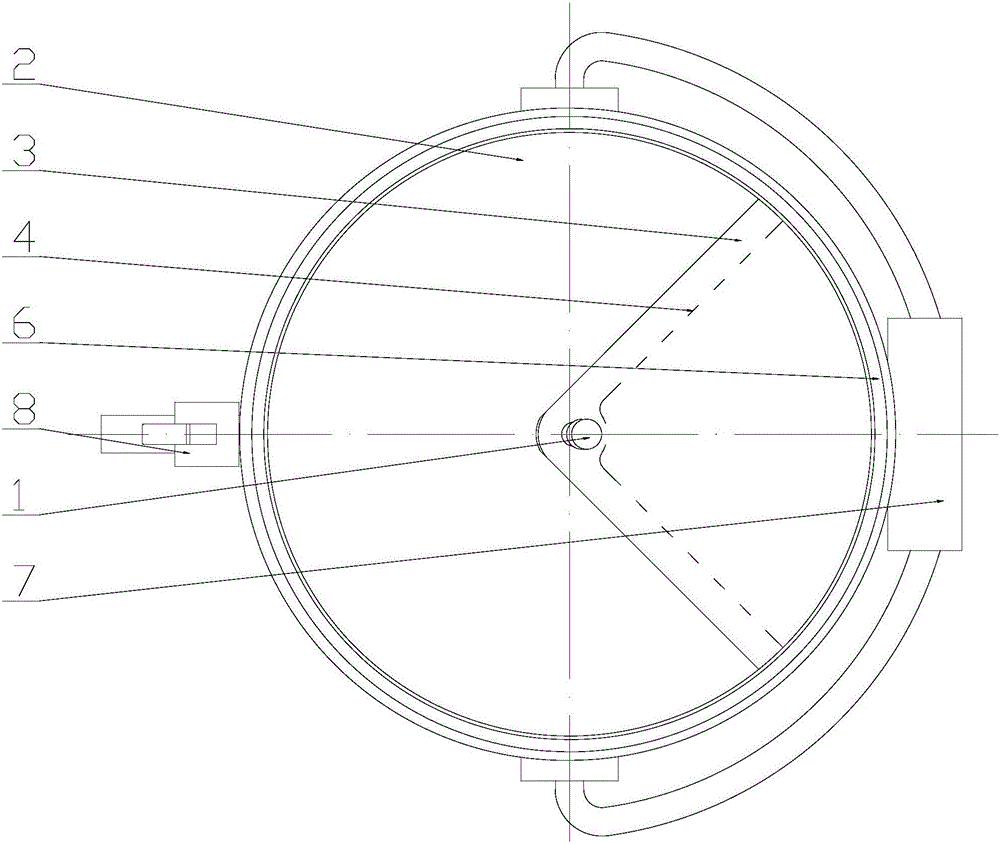

图2是本实用新型的俯视示意图。

图中：1是活动盖转动轴，2是集尿桶固定盖，3是集尿桶活动盖，4是集尿桶固定盖进尿孔，5是集尿桶，6是防溅圈，7是提手，8是排尿阀。

具体实施方式

以下结合附图和实施例，对本实用新型作进一步的说明。下面的说明是采用例举的方式，但本实用新型的保护范围不应局限于此。

本实施例是由集尿桶5和集尿桶盖构成，集尿桶盖安装在集尿桶5的上端口。

集尿桶5为口径上大下小的透明圆形桶，其上端口倾斜，与水平面的夹角a为15°；在集尿桶5的桶壁面上，设置有容量刻度值，便于观察；在集尿桶5的底部还安装有排尿阀8，用于排放桶内所收集的尿液，避免排放尿液时污染手(传统的顷倒方式容易污染手)；在集尿桶5的上部还安装有提手7，方便提着集尿桶集尿、排尿和移动位置。

集尿桶盖是由集尿桶固定盖2、集尿桶活动盖3和活动盖转动轴1构成。

集尿桶固定盖2为倾斜设置，其盖面与水平面的夹角a也为15°；集尿桶固定盖2的下端带有止口，用于插装在集尿桶5的上端口。

在集尿桶固定盖2上，还开有扇形的集尿桶固定盖进尿孔4；在集尿桶固定盖2盖面倾斜的低位端边，还设置有防溅圈6，用于防止集尿时尿液飞溅出集尿桶5，集尿桶固定盖进尿孔4则用于回流被防溅圈6挡住的尿液。

集尿桶活动盖3也呈扇形，其扇形的两边大于集尿桶固定盖进尿孔4；集尿桶活动盖3由活动盖转动轴1铰装在集尿桶固定盖2的上面，集尿桶活动盖3的两边遮盖住集尿桶固定盖进尿孔4。

使用过程中，当需要收集集尿袋中的尿液时，旋转活动盖转动轴1，进而带动集尿桶活动盖3旋转，露出集尿桶固定盖2上面的集尿桶固定盖进尿孔4；然后，将集尿袋出口端部的阀门出口对着集尿桶固定盖进尿孔4，拉动集尿袋出口端部的阀门，将集尿袋内的尿液由集尿袋出口端部的阀门出口导入集尿桶5内。当在收集集尿袋中尿液的过程中，由于各种原因导致尿液溅出，此时，防溅圈6会将飞溅的尿液挡住，并由集尿桶固定盖进尿孔4回流至集尿桶5内。同样，飞溅在集尿桶固定盖2或集尿桶活动盖3上面的尿液，由于集尿桶固定盖2和集尿桶活动盖3均呈倾斜设置，因而，也会顺着倾斜的盖面流向集尿桶固定盖进尿孔4，进而回流至集尿桶5内。

当集尿袋中的尿液收集完毕后，旋转活动盖转动轴1，进而带动集尿桶活动盖3旋转，让集尿桶活动盖3遮盖住集尿桶固定盖进尿孔4，从而使得集尿桶固定盖2和集尿桶活动盖3一起形成对集尿桶5上端口的密封，避免集尿桶5内的尿液气味弥漫至室内空气中。

当集尿桶5内的尿液达到一定的量时，可通过提手7将本实用新型的医用密闭式便捷集尿桶提到卫生间，让排尿阀8的出口对着下水道或大便器，然后开启排尿阀8，集尿桶5内所的尿液即可由排尿阀8排放出来。

在使用过程中，医务人员可通过透明的集尿桶5，观察引流液的颜色、性状以及滴速,便于及时发现异常、及时处置；护士通过其桶壁面上设置的容量刻度值，观察、记录引流液的量。

本实用新型的医用密闭式便捷集尿桶，适用于各类医院的手术室和重症室病人以及卧位病人及术后留置导尿管患者使用。
