一种胸外科护理引流装置的制作方法

本实用新型涉及医疗设备技术领域，具体为一种胸外科护理引流装置。

背景技术：

患者的胸腔内部手术后会造成胸腔内部产生积液，而积液会严重危害患者病情恢复，因此需要及时将胸腔内部的积液排出，目前将胸腔内部的积液排出是依靠护士将针头插入到患者的胸腔，再采用注射器将积液排出，由于用注射器抽取积液时，抽取积液的速度难以控制，极容易造成将患者胸腔内端组织受损，并且会增加护理人员的工作量，为此，我们提出一种胸外科护理引流装置。

技术实现要素：

本实用新型的目的在于提供一种胸外科护理引流装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种胸外科护理引流装置，包括针头，所述针头的端部设有软管，所述软管的出口与连接管的进口相连，所述连接管的出口与抽液管的入口相连，所述抽液管的出口分别与注射器的入口和排液管的入口相连，所述排液管的入口处设有第一调节阀和第二调节阀，所述第一调节阀设于抽液管内，所述第二调节阀位于排液管内，所述排液管的入口位于第一调节阀与注射器的入口之间，所述排液管的出口贯穿储液瓶的瓶口进入到储液瓶的内部，所述储液瓶设于基座上，所述注射器设于支架上，所述支架设于基座上，所述注射器的推拉杆与微型电动伸缩杆的伸缩端相连，所述微型电动伸缩杆的固定端设于支撑板上，所述支撑板设于基座上。

优选的，所述储液瓶的表面设有刻度尺，储液瓶的顶部设有泄压口。

优选的，所述针头与软管之间一体设置。

优选的，所述软管为可拉伸、收缩、弯曲的软管。

优选的，所述第一调节阀为圆环状，并且第一调节阀与抽液管之间为三百六十度旋转连接。

优选的，所述连接管的出口位于连接管的中部表面处。

优选的，所述第二调节阀为圆环状，并且第二调节阀与排液管之间为三百六十度旋转连接。

优选的，所述软管与连接管的接口处、连接管与抽液管的接口处、抽液管与排液管的接口处、抽液管与注射器的接口处、排液管与储药瓶的接口处、第一调节阀与抽液管的接触面、第二调节阀与排液管的接触面均为密封设置。

与现有技术相比，本实用新型的有益效果是：该胸外科护理引流装置操作简单、引流效果好，注射器通过抽液的形式，能较好地将胸腔内的积液顺着针头、软管、连接管、抽液管、注射器、排液管，进入到储液瓶内，而且各个管道在连接处均为密封设置，不漏气，确保引流顺畅进行。

附图说明

图1为本实用新型结构示意图；

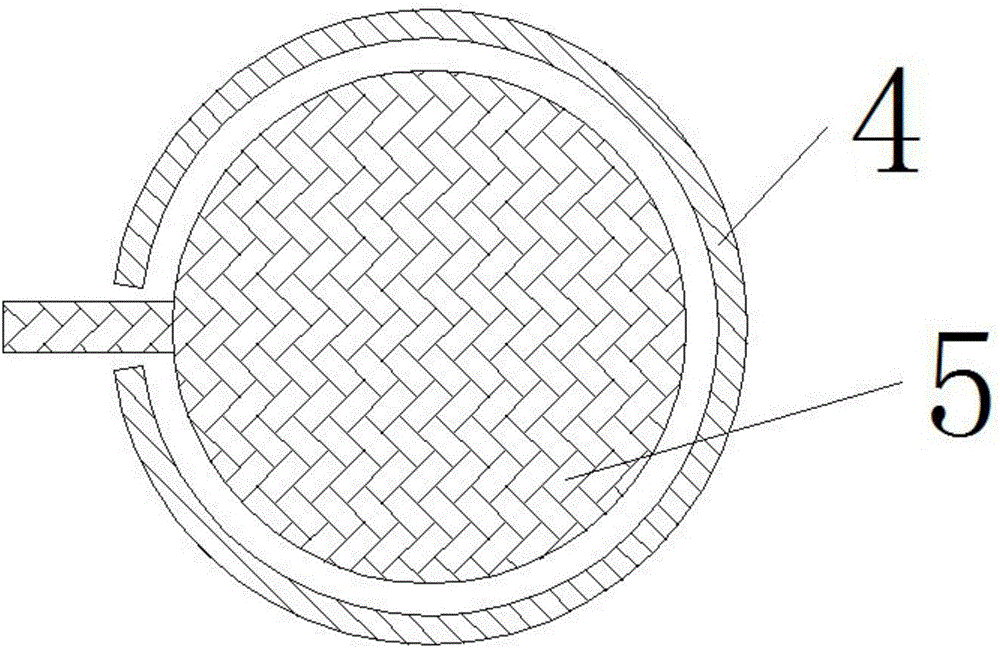

图2为本实用新型第一调节阀剖视图；

图3为本实用新型第二调节阀剖视图。

图中：1针头、2软管、3连接管、4抽液管、5第一调节阀、6排液管、7第二调节阀、8储液瓶、9注射器、10支架、11推拉杆、12微型电动伸缩杆、13支撑板、14基座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种胸外科护理引流装置，包括针头1，针头1的端部设有软管2，针头1与软管2之间一体设置，软管2的出口与连接管3的进口相连，软管2为可拉伸、收缩、弯曲的软管，连接管3的出口位于连接管3的中部表面处，连接管3的出口与抽液管4的入口相连，抽液管4的出口分别与注射器9的入口和排液管6的入口相连，排液管6的入口处设有第一调节阀5和第二调节阀7，第一调节阀5位于抽液管4内，第一调节阀5为圆环状，并且第一调节阀5与抽液管4之间为三百六十度旋转连接，第二调节阀7为圆环状，并且第二调节阀7与排液管6之间为三百六十度旋转连接，第二调节阀7设于排液管6内，排液管6的入口位于第一调节阀5与注射器9的入口之间，排液管6的出口贯穿储液瓶8的瓶口进入到储液瓶8的内部，储液瓶8的表面设有刻度尺，储液瓶8的顶部设有泄压口，储液瓶8设于基座14上，注射器9设于支架10上，支架10设于基座14上，注射器9的推拉杆11与微型电动伸缩杆12的伸缩端相连，微型电动伸缩杆12的固定端设于支撑板13上，支撑板13设于基座14上，通过微型电动伸缩杆12的驱动，注射器9能较好地将胸腔内的积液顺着针头1、软管2、连接管3、抽液管4、注射器9、排液管6，进入到储液瓶8内，软管2与连接管3的接口处、连接管3与抽液管4的接口处、抽液管4与排液管6的接口处、抽液管4与注射器9的接口处、排液管6与储液瓶8的接口处、第一调节阀5与抽液管4的接触面、第二调节阀7与排液管6的接触面均为密封设置，而且各个管道在连接处均为密封设置，不漏气，确保引流顺畅进行。

工作原理：先将第二调节阀7关闭，第一调节阀5打开，通过微型电动伸缩杆12的拉伸驱动，注射器9能较好地将胸腔内的积液顺着针头1、软管2、连接管3、抽液管4抽入到注射器9内，然后将第一调节阀5关闭，第二调节阀7打开，再通过微型电动伸缩杆12的收缩驱动，注射器9将注射器9内的积液经过排液管6推入到储液瓶8内，从而完成积液的引流。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
