一种新型外科治疗椅的制作方法

本实用新型涉及医疗器械技术领域，尤其是一种新型外科治疗椅。

背景技术：

目前，外科医务人员在对上身侧面受伤的病人实施缝合时，需要病人坐在椅子上，将胳膊抬起到一定高度，若伤口创伤大，缝合时间长，则病人就要长时间的抬胳膊，时间久了，病人就会感到疲劳，有的甚至需要家属或其他医务人员帮助，操作极不方便，浪费人力资源，降低了医务人员的工作效率。

技术实现要素：

本实用新型的目的是为了克服上述技术缺点提供一种新型外科治疗椅。

本实用新型解决技术问题采用的技术方案为：一种新型外科治疗椅，包括椅座，所述椅座两侧对称设置有两个侧板，所述侧板上均设置有支撑装置；所述椅座一端设置有侧杆，所述侧杆上设置有连接杆，所述连接杆通过折轴设置有放置盒；所述椅座另一端通过伸缩杆设置有脚部固定板；所述椅座底部设置有升降柱，所述升降柱底端设置有气缸，所述气缸底端设置有多个椅轮。

所述支撑装置上设置有支撑板，所述支撑板底端通过伸缩柱、固定柱固于侧板上。

所述支撑板上设置有软垫。

所述固定柱设置于侧板上，所述固定柱上设置有调节阀，所述伸缩柱通过调节阀固定设置于固定柱内。

所述放置盒内设置有多个放置槽，所述多个放置槽通过隔板分隔。

所述气缸一侧设置有压板。

本实用新型所具有的有益效果是：

本实用新型结构设计合理，使用方便，支撑装置的设置可随时调节胳膊高度，使接受治疗的外科病人更加舒适，安全可靠，放置盒的设置有利于医疗药品与器械的放置，拿取方便，使医务人员工作更加便利，提高了工作效率。

附图说明

附图1为本实用新型的结构示意图。

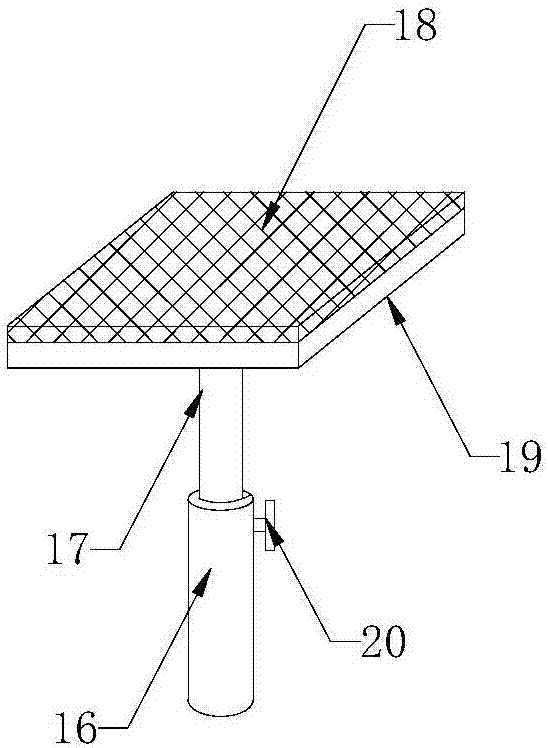

附图2为本实用新型的支撑装置的示意图。

具体实施方式

下面结合附图1与附图2对本实用新型做以下详细说明。

如图1与图2所示，本实用新型包括椅座1，所述椅座1两侧对称设置有两个侧板8，所述侧板8上均设置有支撑装置10；所述椅座1一端设置有侧杆9，所述侧杆9上设置有连接杆11，所述连接杆11通过折轴12设置有放置盒13；所述椅座1另一端通过伸缩杆6设置有脚部固定板7；所述椅座1底部设置有升降柱2，所述升降柱2底端设置有气缸5，所述气缸5底端设置有多个椅轮4；所述支撑装置10上设置有支撑板19，所述支撑板19底端通过伸缩柱17、固定柱16固于侧板8上；所述支撑板19上设置有软垫18；所述固定柱16设置于侧板8上，所述固定柱16上设置有调节阀20，所述伸缩柱17通过调节阀20固定设置于固定柱16内；所述放置盒13内设置有多个放置槽15，所述多个放置槽15通过隔板14分隔；所述气缸5一侧设置有压板3。

使用本实用新型时，病人坐于椅座1上，双脚置于脚部固定板7上，受伤一侧的胳膊置于支撑板19上的软垫18上，医务人员根据病人实际需要通过调节阀20与压板3调节支撑板19与椅座1的高度，使手术视野更开阔，此后医务人员通过拿取放置盒13内的药品与医疗器械为病人处理伤口即可，使用方便，省时省力，降低了医务人员的工作难度，提高了医疗操作效率。
