一种口角拉钩的制作方法

本实用新型涉及医疗器械技术领域，特别涉及一种口角拉钩。

背景技术：

在口腔诊疗过程中，经常需要对患者口腔内部进行拍照，以确定患者病情。现有技术中，一般采用口角拉钩配合带有环形闪光灯的相机对患者口腔内部进行拍照。口角拉钩由拉钩主体和拉钩手柄组成，拉钩主体具有弧形凹槽，使用口角拉钩时，将弧形凹槽置于患者口角处，用于支撑患者口腔，以便使用相机对患者口腔内部进行拍照。由于口腔内部光线较暗，所以需要环形闪光灯进行照明。

但是，环形闪光灯不仅成本较高，而且操作繁琐，光线照射路径易受阻，使得每次使用环形闪光灯时光强存在差异性，无法保证每次拍摄结果的清晰度，影响诊疗效果。

技术实现要素：

本实用新型实施例的目的在于提供一种口角拉钩，用于解决现有技术存在的成本高和操作繁琐，光线照射路径易受阻的问题。技术方案如下：

一种口角拉钩，包括拉钩主体和拉钩手柄，所述拉钩主体与所述拉钩手柄固定连接，其特征在于，所述口角拉钩还包括照明灯，所述照明灯设置于所述拉钩主体。

可选的，所述照明灯设置于所述拉钩主体的侧壁，以便对患者的磨牙区域进行照明。

可选的，所述拉钩主体开设凹槽，所述照明灯嵌装于所述凹槽内。

可选的，所述照明灯为LED冷光灯。

可选的，所述照明灯为多个，多个所述照明灯依次沿弧形设置于所述拉钩主体。

可选的，所述口角拉钩还包括电池和开关，所述电池及开关设置于所述拉钩手柄，所述照明灯与所述开关、电池依次电连接，所述开关用于控制所述照明灯的开启或关闭。

可选的，所述口角拉钩还包括电线，所述电线用于连接所述照明灯、开关及电池，且所述电线埋设于所述拉钩主体及所述拉钩手柄。

可选的，所述电池为纽扣电池。

可选的，所述拉钩主体与所述拉钩手柄注塑一体成型。

本实用新型实施例提供了一种口角拉钩，包括拉钩主体和拉钩手柄，所述拉钩主体与所述拉钩手柄固定连接，所述口角拉钩还包括照明灯，所述照明灯设置于所述拉钩主体。使用本方案中提供的口角拉钩时，可以对患者的口腔内部进行照明，操作简单，光线照射路径不易受阻，特别是对患者磨牙区域可以提供足够的照明需求，进而可以对患者磨牙区域进行清晰地拍摄，同时，由于不需要使用环形闪光灯，所以成本大大降低。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

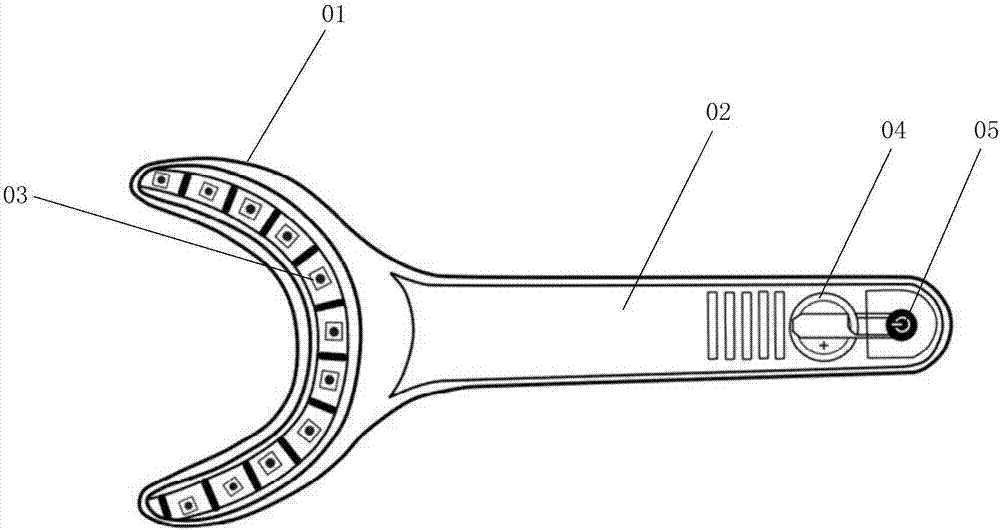

图1为本实用新型所提供口角拉钩的具体实施例的立体结构示意图；

图2为图1中所示口角拉钩的二维结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了一种口角拉钩，参见图1及图2所示，其中，图1为本实用新型所提供口角拉钩的具体实施例的立体结构示意图，图2为图1中所示口角拉钩的二维结构示意图。该口角拉钩包括拉钩主体01和拉钩手柄02，拉钩主体01与拉钩手柄02固定连接，该口角拉钩还包括照明灯03，照明灯03设置于拉钩主体01。

使用该口角拉钩时，不仅可以支撑患者的口腔，还可以对患者的口腔内部进行照明，操作简单，光线照射路径不易受阻，特别是对患者磨牙区域，可以提供足够的照明需求，进而可以对患者磨牙区域进行清晰地拍摄，同时，由于不需要使用环形闪光灯，所以成本得到大大降低。

具体的，照明灯03优选设置于拉钩主体01的侧壁。需要说明的是，拉钩主体01具有一符合人体口型的弧形凹槽，在使用时，患者的唇部位于该弧形凹槽内，拉钩手柄02位于患者口腔外部。拉钩主体01的侧壁即为口角拉钩处于使用状态时，放入患者口中的弧形凹槽一侧的侧壁。这样，在使用该口角拉钩时，照明灯03位于患者的口内，可以对患者口腔进行照明，特别是对患者的磨牙区域，由于照明灯03距离患者的磨牙区域很近，所以可以提供足够的辐照需求，进而可以保证照明效果，使用相机对患者磨牙区域进行拍摄时可以得到清晰的照片。

实际应用中，如图1所示，可以在拉钩主体01的侧壁上开设凹槽011，将照明灯03嵌装于该凹槽内011。具体的，可以将该凹槽011设置成具有卡扣的凹槽，照明灯03的底座则可以设置成与该卡扣匹配的底座，例如，照明灯03的底座可以采用硅胶底座，由于硅胶具有弹性，安装于该凹槽011后便可以将照明灯03固定在该凹槽011内，不容易出现松动及脱落现象。当然也可以通过其他固定方式将照明灯03固定于该凹槽011内，只要不影响照明灯03对患者口腔的照明即可，在此不做具体限定。

为了进一步保证照明灯03在使用过程中不会发生松动脱落的危险，同时避免液体或杂物浸入，将照明灯03安装在拉钩主体01的侧壁的凹槽内后，可以使用透明的粘合胶将照明灯03封装于该凹槽内。需要说明的是，对于粘合胶的种类在此不做具体限定，只要不影响照明灯03的照明效果，且对人体的健康没有危害即可。

由于该口角拉钩在使用时照明灯03需要放置于患者口内，所以照明灯03优选采用LED冷光灯。可以理解的是，LED冷光灯在照明过程中不会像白炽灯等照明灯伴随着放热现象，这样患者不会因为照明灯放热而感到不适，同时更有助于还原口腔内部的真实色彩，使拍摄的照片与患者口腔内的真实颜色更为接近。

进一步的，为保证患者安全，同时降低能耗，进而降低成本，照明灯03优选采用所需电源电压为36V以下的照明灯。36V以下电压对于人体是安全可靠的，不会发生触电的危险，同时，由于口角拉钩的照明灯03直接放置于患者口内，与患者牙齿的距离很近，不需要大功率的照明灯即可将患者口腔内部照明清晰，所以优选采用所需电源电压为5V或10V的照明灯。

在本实用新型的一种优选实施方式中，照明灯03可以为多个，多个照明灯03可以依次沿弧形设置于拉钩主体01。也就是说，该多个照明灯03可以沿着拉钩主体01的弧形凹槽，依次排列在拉钩主体01的侧壁。这样可以在保证照明强度的同时提高照明的均匀性，使口腔内部得到均匀的照明，不会出现局部过亮或局部过暗的情况。由于采用了多个照明灯03，所以照明灯03遍可以采用功率较低的照明灯，即所需电源电压更低的照明灯，进一步保证使用该口角拉钩时患者的安全。

需要说明的是，对于照明灯03的数量，本实用新型在此不做具体限定，本领域技术人员可以根据照明灯03的大小、功率及拉钩主体01的大小等因素进行选择，例如，可以采用8个或10个照明灯，这都是合理的。

为了给照明灯03提供稳定的电源，可以在拉钩手柄02上设置电池04及开关05。具体的，照明灯03与开关05、电池04依次通过电线连接，开关05用于控制照明灯03的开启或关闭。其中，电池04和开关05均可以采用现有开关和电池，电池04所提供的电压与照明灯03所需的电源电压匹配即可，在此不做具体限定。实际应用中，由于纽扣电池便于安装和拆卸，且能够满足照明灯03所需电源电压的要求，所以优选采用纽扣电池作为为照明灯03供电的电池04。

在本实用新型的一种优选实施方式中，用于连接照明灯03、开关05及电池04的电线可以埋设于拉钩主体01及拉钩手柄02。这样既可以方便使用，避免使用该口角拉钩时刮碰电线，保证安全，同时避免电线暴漏在外容易损坏，还可以使该口角拉钩的外观更加美观。

实际应用中，可以在拉钩主体01及拉钩手柄02上开设相应的安装槽，将电线、电池04及开关05安装于该安装槽中，然后进行固定。由于电线一般不需要频繁地更换，所以对于用于安装电线的安装槽，将电线安装于其内后，还可以对该安装槽进行覆盖或密封处理，以保证将电线埋设于拉钩主体01及拉钩手柄02，不会脱落或松动造成接触不良的现象，同时，这样也可以防止电线损坏，延长电线的使用寿命。

在本实用新型的另一种优选实施方式中，拉钩主体01与拉钩手柄02可以通过注塑的方式一体成型。这样可以更加利于生产，且拉钩主体01与拉钩手柄02不会发生连接松动或脱落的问题，同时，注塑一体成型的拉钩主体01与拉钩手柄02之间不存在接缝，表面更加光滑，在使用时，不会对患者的口腔造成伤害，患者更加安全舒适。

进一步的，在注塑一体成型拉钩主体01与拉钩手柄02时，可以将用于安装照明灯03、电线、电池04及开关05的凹槽同时注塑成型，这样可以免去后续开设相应凹槽的工序，节省生产时间且更加方便操作，同时也降低了生产的成本。

需要说明的是，上述注塑一体成型可以采用现有任意注塑一体成型技术实现，在此不做具体限定。由于注塑一体成型技术为本领域常用的成型技术，本领域技术人员可以根据口角拉钩的形状及注塑成型条件等实际因素进行操作，在此不做详细说明。

进一步需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

本说明书中的各个实施例均采用相关的方式描述，各个实施例之间相同相似的部分互相参见即可，每个实施例重点说明的都是与其他实施例的不同之处。

以上所述仅为本实用新型的较佳实施例而已，并非用于限定本实用新型的保护范围。凡在本实用新型的精神和原则之内所作的任何修改、等同替换、改进等，均包含在本实用新型的保护范围内。
