一种按摩椅的制作方法

本发明涉及按摩用品技术领域，具体是指一种按摩椅。

背景技术：

随着人们生活节奏的加快，工作压力越来越大，按摩是一种很好的舒展身体放松心情的方法，现有技术中的按摩椅结构复杂、价格高，按摩椅主要包括椅子本体，在椅子本体内设有按摩棒，按摩棒的转动和前后移动对人体进行按摩，按摩椅为普通的躺椅结构，人躺在按摩椅上进行按摩，人躺在按摩椅上只能对身体某部位进行挤压式按摩，身体得不到舒展，筋骨无法放松，现有的按摩椅只有挤压，震动，或小面积滚压，而且不能舒展身体牵引颈椎和腰椎。

技术实现要素：

本发明要解决的技术问题是克服以上技术问题，提供一种结构简单、按摩效果好、功能多、筋骨可得到放松的一种按摩椅。

为解决上述技术问题，本发明提供的技术方案为：一种按摩椅，包括底座和支撑柱，所述的支撑柱上设有座椅底板，座椅底板上设有靠背和扶手，所述底座的两侧均设有两个竖直状态的螺杆，螺杆底部设有齿轮，底座上设有带动齿轮转动的电机一，所述的螺杆上设有螺母，所述的螺母上设有连杆，连杆的另一端与座椅底板铰接，所述的座椅底板与支撑柱之间为转动连接，所述的电机一转动可带动两螺杆上的螺母向相反方向移动，可以使座椅底板左右倾斜，所述的靠背包括前背和后背，所述的后背为向前背方向弯曲的弧形结构，所述的前背为向后背弯曲的弧形结构，所述的座椅底板内设有电机二，所述的座椅底板、靠背内设有与座椅底板、靠背形状相配合的导轨，所述的导轨内设有链条，所述的电机二带动链条上下移动，所述的链条上设有按摩棒，所述按摩棒的两端分别固定在两侧的链条上，所述靠背的两侧均设有托杆。

本发明与现有技术相比具有如下优点：本发明的按摩椅角度可根据用户需要改变，向前翻时可利用弧形后背做牵引按摩，向后翻转相当于零重力躺椅，不仅可以起到按摩的作用，也起到牵引拉伸的作用，前后靠背上均设有按摩棒，按摩棒一直从臀部滚动按摩到颈部，可以使人筋骨比较放松，按摩效果好。

作为改进，所述的托杆在靠背上的高度可调，当使用后背做牵引按摩时，人身体向后躺着后背上相当于一个人反向背另一个人，托杆的设置可起支撑的作用，手部可放在托杆上从而稳定住身体，托杆的高度可调可适用于不同身高的用户。

作为改进，所述的靠背上设有至少两个连接孔，所述的托杆与连接孔之间设有连接螺栓，可通过与不同的连接孔配合从而调节托杆位于靠背上的高度，此种结构简单、调节方便。

作为改进，所述的靠背上设有头枕，可增加躺着的舒服度。

作为改进，所述的导轨为凹形结构，所述的链条卡在凹形结构内，导轨结构简单，运动效果好。

作为改进，所述的按摩棒包括与链条连接的固定杆，所述的固定杆上设有按摩头，按摩头可在固定杆上转动，按摩棒在上下移动的同时，按摩头转动进行按摩。

附图说明

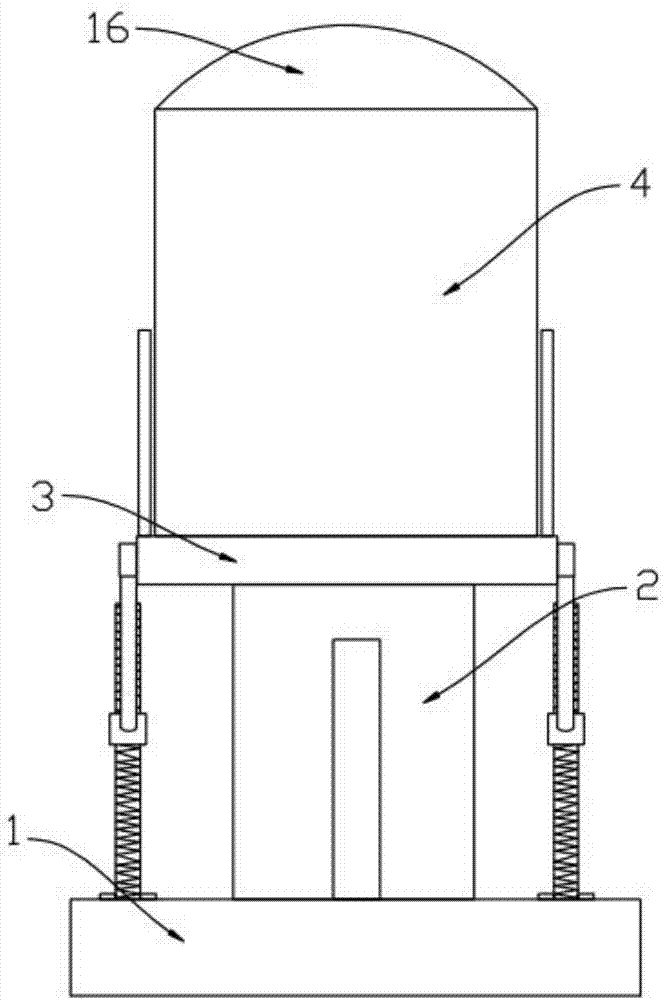

图1是本发明一种按摩椅的主视图。

图2是本发明一种按摩椅的侧视图。

图3是本发明一种按摩椅主视图的剖视图。

图4是本发明一种按摩椅侧视图的剖视图。

图5是本发明一种按摩椅链条与导轨配合的结构示意图。

如图所示：1、底座，2、支撑柱，3、座椅底板，4、靠背，4.1、前背，4.2、后背，5、扶手，6、螺杆，7、齿轮，8、电机一，9、螺母，10、连杆，11、电机二，12、导轨，13、链条，14、按摩棒，15、托杆，16、头枕，17、固定板。

具体实施方式

下面结合附图对本发明做进一步的详细说明。

结合附图，一种按摩椅，包括底座1和支撑柱2，所述的支撑柱2上设有座椅底板3，座椅底板3上设有靠背4和扶手5，所述底座1的两侧均设有两个竖直状态的螺杆6，螺杆6底部设有齿轮7，底座1上设有带动齿轮7转动的电机一8，所述的螺杆6上设有螺母9，所述的螺母9上设有连杆10，连杆10的另一端与座椅底板3铰接，所述的座椅底板3与支撑柱2之间为转动连接，所述的电机一8转动可带动两螺杆6上的螺母9向相反方向移动，可以使座椅底板3左右倾斜，所述的靠背4包括前背4.1和后背4.2，所述的后背4.2为向前背4.1方向弯曲的弧形结构，所述的前背4.1为向后背4.2弯曲的弧形结构，所述的座椅底板3内设有电机二11，所述的座椅底板3、靠背4内设有与座椅底板3、靠背4形状相配合的导轨12，所述的导轨12内设有链条13，所述的电机二11带动链条13上下移动，所述的链条13上设有按摩棒14，所述按摩棒14的两端分别固定在两侧的链条13上，所述靠背4的两侧均设有托杆15。

所述的托杆15在靠背4上的高度可调。

所述的靠背4上设有至少两个连接孔，所述的托杆15与连接孔之间设有连接螺栓，可通过与不同的连接孔配合从而调节托杆15位于靠背上的高度。

所述的靠背4上设有头枕16。

所述的导轨12为凹形结构。

所述的按摩棒14包括与链条连接的固定杆，所述的固定杆上设有按摩头，按摩头可在固定杆上转动。

我们在玩单杠时常常双手悬吊在杠杆做全身放松悬体，脊柱尾椎处有一种脱节的感学，停留一会下来，感觉腰部很轻松，利用背对背反背做全身弧形悬挂也可起到同样的效果，疏松筋骨，本发明按摩椅就是采用这种原理，椅子的靠背设置成弧形结构，整个椅子可向前或向后翻转，向后翻转可做背部按摩加牵引，向后翻转椅子人坐落在椅子上为悬体状态，也起到部分牵引的作用，悬体对人的好处就是像中医的牵引，对青少年有助高的功效，对腰部长期压迫的有恢复功效，针对长期没有牵引的人都会有放松关节，矫形的功效，可以说适合大部分人，再加上颈部牵引，背部臀部滚轮式撵压式按摩而且是弧形放置，按摩效果好。

本发明的按摩椅适用人群有局部颈椎病，颈肩酸痛，在工作或生活中出现颈肩背部僵硬，轻微酸痛，颈活动不适。神经根型颈椎病，脊动脉型颈椎病，脊髓型颈椎病。

本技术：
的座椅底板与支撑柱之间为转动连接，电机一带动齿轮转动从而带动螺杆转动，所述的螺母与螺杆之间为螺纹连接，转动螺杆可使螺母在螺杆上上下移动，同一侧设有两个螺杆，两螺杆上的螺母运动方向相反，电机正转，螺母一向下运动，螺母二向上运动，从而使按摩椅向前翻转，电机反转，按摩椅向后翻转，座椅底板和靠背内设有弧形的导轨，所述的导轨内设有链条，导轨对链条起到支撑固定作用，电机二带动链条转动，按摩棒的两端固定在两链条上，链条转动从而带动按摩棒上下移动，所述的链条上设有用于固定按摩棒的固定板17。

以上对本发明及其实施方式进行了描述，这种描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。总而言之如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。

技术特征：

技术总结
本发明公开了一种按摩椅，包括底座(1)和支撑柱(2)，所述的支撑柱(2)上设有座椅底板(3)，座椅底板(3)上设有靠背(4)和扶手(5)，其特征在于：所述的座椅底板(3)可前后翻转，所述的靠背(4)包括前背(4.1)和后背(4.2)，所述的后背(4.2)、和前背(4.1)均为弧形结构，所述的座椅底板(3)、靠背(4)内设有与座椅底板(3)、靠背(4)形状相配合的导轨(12)，所述的导轨(12)内设有链条(13)，所述的电机二(11)带动链条(13)上下移动，所述的链条(13)上设有按摩棒(14)，所述按摩棒(14)的两端分别固定在两侧的链条(13)上。本发明的按摩椅可以使人筋骨比较放松，按摩效果好。

技术研发人员：刘惠鹏
受保护的技术使用者：刘惠鹏
技术研发日：2017.06.28
技术公布日：2017.10.24
