一种简易摇摆装置的制作方法

本实用新型涉及运动器材领域，具体地说，涉及一种简易摇摆装置。

背景技术：

目前市面上出现的甩脂机、抖抖机等振动减肥健身器材广受消费者喜爱，其主要采用运动科学中平衡侧动、振幅叠加原理，使人体全身的脂肪运动起来，从而消耗热量，消除体内围积过量的脂肪，达到减肥健身的目的。然而，现有的振动减肥健身器材的摇摆装置结构复杂，安装繁琐，生产效率低，且摇摆过程中轴承、支撑点易磨损，产品品质无保障。因此，亟待设计一种结构简单、安装方便、结实耐用的简易摇摆装置。

技术实现要素：

基于现有技术的不足之处，本实用新型提供一种简易摇摆装置，简化装置结构的同时保证装置的耐久寿命。

本实用新型为了实现上述目的所采取的技术方案是：

一种简易摇摆装置，包括整体支架，驱动部件和摆动部件，其特征在于：所述整体支架包括上座、底座、U型件和支撑片，所述支撑片通过螺丝固定于底座两侧中央，所述U型件焊接于所述上座两侧中央，并且所述U型件底端铰接于所述支撑片上；所述驱动部件包括电机，电机固定座以及设置于电机输出端口的第一传动轮，并且所述第一传动轮上套压有传动皮带；所述摆动部件包括套压于所述传动皮带内的第二传动轮，安装于所述第二传动轮上的长轴，固定于所述长轴上的偏芯轮以及设置于所述长轴两端的轴承；所述偏芯轮外部套设有偏芯轮固定座，所述偏芯轮固定座顶部安装有与所述上座相连接的摇摆带动块；所述轴承外部套设有轴承套，并且所述轴承套通过外部嵌套的轴承盖和轴承座固定于所述底座上。

进一步地，所述电机固定座通过螺丝锁定于所述底座上，并且所述电机底部通过螺丝与所述电机固定座相连接。

进一步地，所述偏芯轮固定座上开设有偏芯轮偏转孔，并且所述偏芯轮固定座顶部设置有连接摇摆带动块的固定轴；所述摇摆带动块两端开设有螺纹孔，并且所述上座上开设有若干个螺纹孔，所述摇摆带动块与所述上座通过螺口安装的连接片或脚踏板相连接。

进一步地，所述轴承盖和所述轴承座通过螺丝固定于所述底座上。

有益效果：本实用新型通过电机、第一传动轮、传动皮带、第二传动轮、长轴、偏芯轮、偏芯轮固定座带动上座进行上下运动，其结构简单，安装方便，安全稳定，成本低廉；上座与底座间通过U型件和支撑片进行单活动支撑点连接，支撑点磨损小，耐用性高；轴承通过轴承套、轴承座与轴承盖固定安装于底座上，方便组合安装的同时使得装置受力均匀，连接稳定，磨损小，使用寿命长。

附图说明

图1所示为本实用新型实施例的结构示意图；

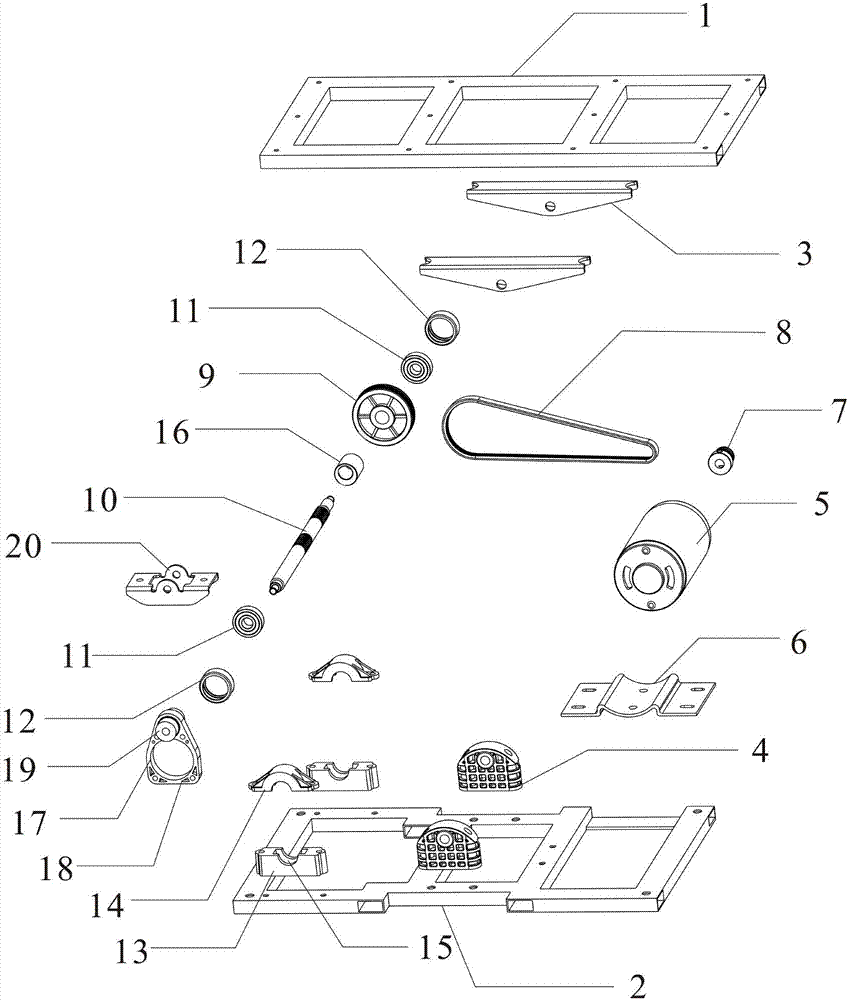

图2所示为本实用新型实施例的结构分解图；

图3所示为本实用新型实施例摆动部件的安装结构示意图；

图4所示为本实用新型实施例的侧视图；

附图标记：1.上座；2.底座；3.U型件；4.支撑片；5.电机；6.电机固定座；7.第一传动轮；8.传动皮带；9.第二传动轮；10.长轴；11.轴承；12.轴承套；13.轴承座；14.轴承盖；15.凹槽；16.偏芯轮；17.偏芯轮偏转孔；18.偏芯轮固定座；19.固定轴；20.摇摆带动块。

具体实施方式

下面结合附图及实施例对本实用新型进行进一步详述：

实施例

如图1-4所示，一种简易摇摆装置，包括整体支架，驱动部件和摆动部件。整体支架包括上座1、底座2、以及连接于上座1与底座2之间的一对U型件3和一对塑胶支撑片4。

其中，支撑片4通过螺丝固定于底座2两侧的中央位置，U型件3焊接于上座1两侧的中央位置，并且U型件3底端铰接于支撑片4上，由此组成本实用新型的整体支架，上座1与底座2间通过U型件3和支撑片4进行单活动支撑点连接，其受力得到缓冲，支撑点磨损减少。

驱动部件包括电机5，电机固定座6以及设置于电机5输出端口的第一传动轮7，并且第一传动轮7上套压有传动皮带8；电机固定座6通过螺丝锁定于底座2上，并且电机5底部通过螺丝与电机固定座6相连接，从而保证电机5安装稳定。

传动皮带8内除第一传动轮7外还套压有第二传动轮9，第二传动轮9的轴心内安装有一根长轴10，长轴10两端各设置有一轴承11，轴承11外周套设有橡胶的轴承套12；并且底座2一端的两侧位置上通过螺丝固定有塑胶的轴承座13和轴承盖14，轴承座13与轴承盖14内开设有放置轴承11的凹槽15。轴承11通过轴承套12、轴承座13与轴承盖14固定安装于底座2上，方便组合安装的同时使得装置受力均匀，减少损伤，延长使用寿命。

长轴10上中间位置固定有一塑胶的偏芯轮16，偏芯轮16外部套设有一个开有偏芯轮偏转孔17的偏芯轮固定座18，并且偏芯轮固定座18顶部设置有一固定轴19，固定轴19上架设并固定有一摇摆带动块20；摇摆带动块20两端开设有螺纹孔，并且上座1上开设有若干个螺纹孔，摇摆带动块20与上座1的螺纹孔处可通过螺丝安装连接片或脚踏板，进而将摇摆带动块20与上座1连接为一体，由此组合成本实用新型的摆动部件。

本实用新型使用时，电机5通电后转动带动第一传动轮7转动，进而通过传动皮带8带动第二传动轮9转动，第二传动轮9带动长轴10随之转动，再将动力传给偏芯轮16，偏芯轮16在偏芯轮固定座18的偏芯轮偏转孔17中进行偏芯转动，进而带动偏芯轮固定座18上下运动，从而带动上座1进行上下运动，由于上座1与底座2间为单活动支撑点连接，因此，实现上座摇摆运动。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅限制于本文所示的实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干修改和润饰也应视为本实用新型的保护范围。
