一种妇科护理用熏蒸器的制作方法

本实用新型涉及医疗设备技术领域，尤其涉及一种妇科护理用熏蒸器。

背景技术：

妇科是医疗机构的一个诊疗科目，妇科是妇产科的一个分支专业，是以诊疗女性妇科病为诊疗的专业科室，分为西医妇科与中医妇科。妇科疾病包括：女性生殖系统的疾病即为妇科疾病，包括外阴疾病、阴道疾病、子宫疾病、输卵管疾病、卵巢疾病等。女性生殖系统所患的疾病才叫妇科疾病。妇科疾病的种类可分很多种，常见的有：子宫肌瘤、卵巢囊肿、阴道炎、宫颈炎、宫颈糜烂、盆腔炎、附件炎、功能性子宫出血、乳腺疾病、不孕症、月经不调、子宫内膜炎、白带异常等等。

现有妇科病的治疗中，熏蒸是一项非常有效的治疗手段，传统的熏蒸是用熏蒸桶，熏蒸桶是妇科必不可少的医疗用品，病人的的身体情况和后期理疗都要通过熏蒸桶的辅助治疗来达到彻底康复的效果，目前妇科所使用的熏蒸桶结构单一，大多都是普通的熏蒸仪器代替或者功能简单，不能满足妇科病人的康复要求，造成熏蒸效果不明显，操作麻烦，费时费力，极大地增加了医务人员的工作难度。

中国专利(公布号为cn205626449u)公开了一种妇科护理用熏蒸器，包括支架，支架上设置有熏蒸桶，所述支架包括凳面和支腿，在凳面四角固定安装有支腿，所述凳面中部设置有中通孔；在凳面中通孔周边设有垫圈，在所述垫圈上均布有若干弹簧，在所述弹簧的下方设置有压力传感器；在凳面下方设置有滑动机构，所述滑动机构包括滑轨和滑块，所述滑轨设置在凳面下方的中通孔两侧，在滑轨上滑动安装有滑块，两滑块分别设置在熏蒸桶的两侧，在熏蒸桶的弧形面上设置有均布的若干ptc恒温发热片，在熏蒸桶底部设置有超声波雾化器。该专利能够解决目前熏蒸器械中的结构简单，容易烫伤的问题。但是该专利至少具有以下缺陷：该专利会对患者整个臀部进行熏蒸，患者在使用后需要费时费力对整个臀部进行清洗，且患者隐私会被过分暴露，具有一定的功能缺陷。因此，本实用新型所要解决的技术问题是克服现有技术的不足提供的一种妇科护理用熏蒸器。

技术实现要素：

针对现有技术之不足，本实用新型提供了一种妇科护理用熏蒸器，至少包括熏蒸器和护理装置，熏蒸器设置有连接管，连接管远离熏蒸器的一端设置有护理装置，其中：护理装置至少包括装置壳体，装置壳体设置有第一绑带和第二绑带，装置壳体远离连接管的一端设置有至少一个气体通孔，在护理装置置于患者阴部的情况下，装置壳体能够按照第一绑带与第二绑带粘连复合的方式形成环绕密封区域。

根据一个优选实施方式，第一绑带和第二绑带分别设置于装置壳体两侧，第一绑带和第二绑带均设有至少两条带体，第一绑带设置有弯钩，第二绑带设置有毛面，第一绑带能够按照环绕于患者腿部的方式与第二绑带粘连复合。

根据一个优选实施方式，装置壳体靠近气体通孔的一端设置有防滑软层，防滑软层设置有与气体通孔对应的通孔。

根据一个优选实施方式，装置壳体呈长方体型，装置壳体内设置有能够传输雾化气体的空腔。

根据一个优选实施方式，熏蒸器至少包括罐体和套管，套管一端连接罐体，套管远离罐体的一端连接有连接管，其中，罐体、套管和连接管同轴设置。

根据一个优选实施方式，罐体内部形成用于容纳药液的储液腔，储液腔内设置有用于吸附药液的吸附棒，吸附棒与罐体同轴设置，吸附棒远离药液的一端连接有雾化片。

根据一个优选实施方式，雾化片固定设置于套管上，在雾化片工作的情况下，药液能够被吸附棒吸附并传输至雾化片。

根据一个优选实施方式，套管上还设置有用于加热雾化气体的加热体，加热体与雾化片平行设置。

根据一个优选实施方式，在药液转化为雾化气体且熏蒸器的压强大于空腔的压强的情况下，雾化气体能够从熏蒸器通过连接管传输至空腔。

根据一个优选实施方式，气体通孔上设置有能够防止气液倒流的单向瓣。

本实用新型至少具有以下有益技术效果中的一项或多项：

(1)针对传统的妇科护理用熏蒸器会对患者整个臀部进行熏蒸，患者在使用后需要费时费力对整个臀部进行清洗，且患者隐私会被过分暴露，具有一定的功能缺陷的问题，本实用新型通过设置护理装置使得患者在使用本实用新型进行熏蒸治疗时，第一绑带和第二绑带能够按照环绕于患者双腿的方式将护理装置固定于患者体表，同时防滑软层能够按照贴合于患者阴部的方式形成密闭的雾化气体治疗区域，熏蒸器产生的雾化气体能够按照由连接管传输至气体通孔的方式传输至患者阴部从而对患者进行熏蒸治疗。在患者完成熏蒸治疗后，仅需要清洁自身阴部而无需清洗整个臀部，并且在护理装置固定于患者体表的情况下，患者能够卧床或进行其他活动的同时按照防滑软层形成密闭的雾化气体治疗区域的方式进行熏蒸治疗而无需担心清洗废液污染环境。

(2)本实用新型通过设置单向瓣使得患者在使用本实用新型进行清洗时，雾化气体在对患者阴部进行清洗后形成的清洗废液不会回流入空腔内，有效地防止了本实用新型被污染，保护了患者的生理健康。

附图说明

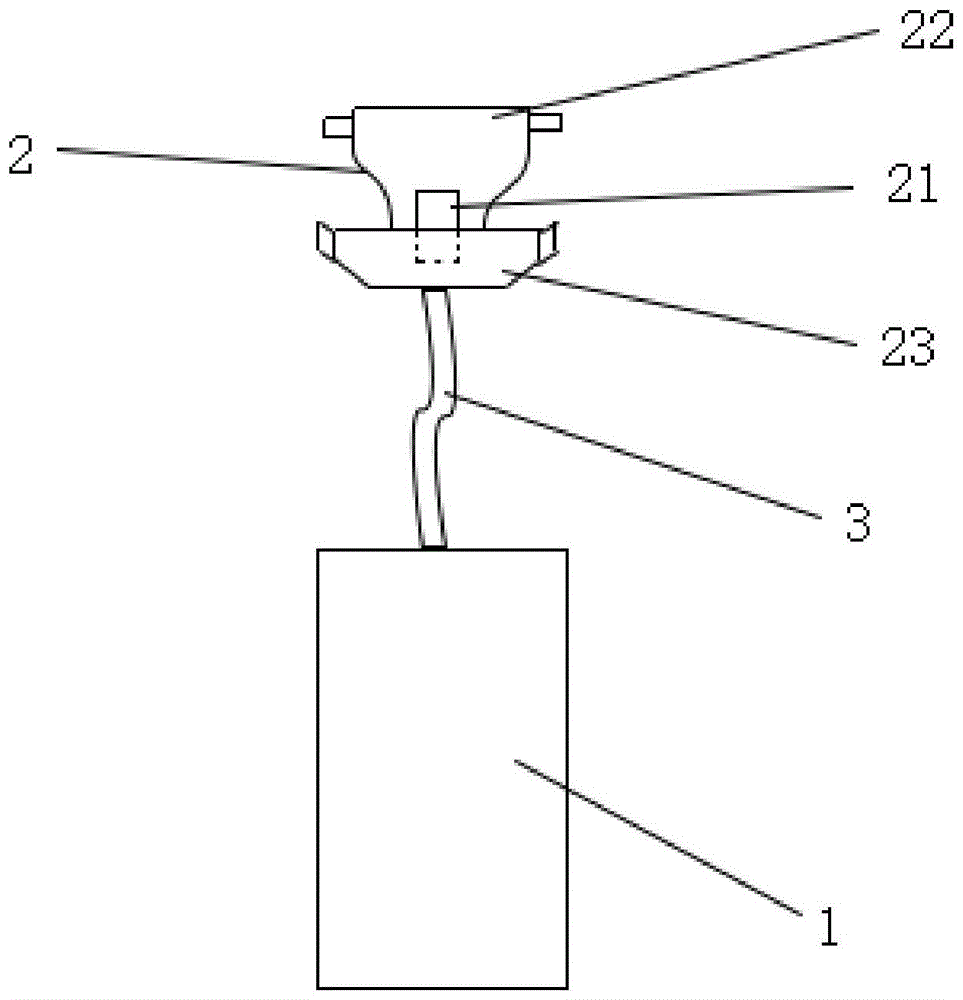

图1是本实用新型的妇科护理用熏蒸器的简化结构连接示意图；

图2是本实用新型的装置壳体侧视图横截面的简化结构连接示意图；

图3是本实用新型的第一绑带和第二绑带的简化结构连接示意图；和

图4是本实用新型的熏蒸器的简化结构连接示意图。

附图标记列表

1：熏蒸器2：护理装置3：连接管

11：罐体12：套管14：吸附棒

15：雾化片16：加热体17：药液

19：储液腔21：装置壳体22：第一绑带

23：气体通孔24：第二绑带25：空腔

26：弯钩27：毛面28：防滑软层

29：通孔30：单向瓣

具体实施方式

下面结合附图进行详细说明。在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

如本文所用的词语“模块”描述任一种硬件、软件或软硬件组合，其能够执行与“模块”相关联的功能。

实施例1

如图1所示，一种妇科护理用熏蒸器，至少包括熏蒸器1和护理装置2，所述熏蒸器1设置有连接管3，所述连接管3远离所述熏蒸器1的一端设置有所述护理装置2，其中：所述护理装置2至少包括装置壳体21，所述装置壳体21设置有第一绑带22和第二绑带24，所述装置壳体21远离所述连接管3的一端设置有至少一个气体通孔23，在所述护理装置2置于患者阴部的情况下，所述装置壳体21能够按照所述第一绑带22与所述第二绑带24粘连复合的方式形成环绕密封区域。优选地，环绕密闭区域被定义为由第一绑带22和第二绑带24彼此之间粘连复合而形成的能够环绕于患者双腿的固定区域以及由防滑软层28贴合于患者阴部形成的密闭雾化气体治疗区域。

优选地，在患者使用本实用新型进行熏蒸治疗时，第一绑带22和第二绑带24能够按照环绕于患者双腿的方式将护理装置固定于患者体表，同时防滑软层28能够按照贴合于患者阴部的方式形成密闭的雾化气体治疗区域，熏蒸器1产生的雾化气体能够按照由连接管3传输至气体通孔23的方式传输至患者阴部从而对患者进行熏蒸治疗。在患者完成熏蒸治疗后，仅需要清洁自身阴部而无需清洗整个臀部，并且在护理装置2固定于患者体表的情况下，患者能够卧床或进行其他活动的同时按照防滑软层28形成密闭的雾化气体治疗区域的方式进行熏蒸治疗而无需担心清洗废液污染环境。

根据一个优选实施方式，所述第一绑带22和所述第二绑带24分别设置于所述装置壳体21两侧，所述第一绑带22和所述第二绑带24均设有至少两条带体，所述第一绑带22设置有弯钩26，所述第二绑带24设置有毛面27，所述第一绑带22能够按照环绕于患者腿部的方式与所述第二绑带24粘连复合。

根据一个优选实施方式，所述装置壳体21靠近所述气体通孔23的一端设置有防滑软层28，所述防滑软层28设置有与所述气体通孔23对应的通孔29。优选地，防滑软层28可以是一种由脱水凝胶和活性炭纤维制成的防滑除菌软层。

根据一个优选实施方式，所述装置壳体21呈长方体型，所述装置壳体21内设置有能够传输雾化气体的空腔25。

根据一个优选实施方式，所述熏蒸器1至少包括罐体11和套管12，所述套管12一端连接所述罐体11，所述套管12远离所述罐体11的一端连接有所述连接管3，其中，所述罐体11、所述套管12和所述连接管3同轴设置。

根据一个优选实施方式，所述罐体11内部形成用于容纳药液17的储液腔19，所述储液腔19内设置有用于吸附所述药液17的吸附棒14，所述吸附棒14与所述罐体11同轴设置，所述吸附棒14远离所述药液17的一端连接有所述雾化片15。优选地，罐体11上可以设置有能够便于患者移动罐体11的万向轮。

根据一个优选实施方式，所述雾化片15固定设置于所述套管12上，在所述雾化片15工作的情况下，所述药液17能够被所述吸附棒14吸附并传输至所述雾化片15。优选地，雾化片可以是超声波雾化片，进而雾化片15可以是按照电源驱动的超声雾化原理对药液17进行雾化。本实用新型通过设置熏蒸器1实现了药液17被雾化片15雾化后进行加热，进而形成加热后的雾化气体，使得药液17利用率高，治疗效果显著，并且熏蒸器1的结构简单、成本低、体积小和噪声小，能够便于患者对熏蒸器1进行移动。

根据一个优选实施方式，所述套管12上还设置有用于加热所述雾化气体的加热体16，所述加热体16与所述雾化片15平行设置。

根据一个优选实施方式，在所述药液17转化为雾化气体且所述熏蒸器1的压强大于所述空腔25的压强的情况下，所述雾化气体能够从所述熏蒸器1通过所述连接管3传输至所述空腔25。其中，由于药液17在熏蒸器1内雾化成气体并且熏蒸器1为一密封腔体，所以熏蒸器1内的压强大于空腔25内的压强。

根据一个优选实施方式，所述气体通孔23上设置有能够防止气液倒流的单向瓣30。优选地，单向瓣30可以是公开号为cn204563264u的中国专利涉及的一种单向瓣。本实用新型通过设置单向瓣30使得患者在使用本实用新型进行清洗时，雾化气体在对患者阴部进行清洗后形成的清洗废液不会回流入空腔25内，有效地防止了本实用新型被污染，保护了患者的生理健康。

需要注意的是，上述具体实施例是示例性的，本领域技术人员可以在本实用新型公开内容的启发下想出各种解决方案，而这些解决方案也都属于本实用新型的公开范围并落入本实用新型的保护范围之内。本领域技术人员应该明白，本实用新型说明书及其附图均为说明性而并非构成对权利要求的限制。本实用新型的保护范围由权利要求及其等同物限定。
