一种临床麻醉用固定支架的制作方法

本实用新型涉及固定支架技术领域，具体为一种临床麻醉用固定支架。

背景技术：

临床急救中，有时候需要对病人进行手术，进行紧急麻醉，而在一些特殊环境内，由于手术室空间狭小，无法放置指定的麻醉用具，给麻醉作业的进行带来了不便，因此，为了保证临床麻醉的顺利进行，设计一种方便医生操作的临床麻醉用固定支架是非常有必要的。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种临床麻醉用固定支架，解决了麻醉用具放置不便的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种临床麻醉用固定支架，包括床体，所述床体的一侧固定连接有连接板，所述连接板远离床体的一侧固定连接有固定轴，所述固定轴的外表面活动连接有活动环，所述活动环的一侧开设有第一螺纹孔，所述第一螺纹孔的内部螺纹连接有第一螺柱，所述第一螺柱的一端固定连接有第一固定钮，所述固定轴靠近第一螺纹孔的一侧开设有第一固定孔，所述活动环远离第一螺纹孔的一侧开设有第二螺纹孔，所述第二螺纹孔的内部螺纹连接有第二螺柱，所述第二螺柱的一端固定连接有第二固定钮，所述固定轴靠近第二螺纹孔的一侧开设有第二固定孔，所述活动环的一侧固定连接有连接杆，所述连接杆的一端固定连接有支撑杆，所述支撑杆的内部活动连接有伸缩杆。

可选的，所述支撑杆的一侧开设有调节孔，所述调节孔的内部螺纹连接有调节柱。

可选的，所述调节柱的一端固定连接有调节钮，所述调节柱远离调节钮的一端与伸缩杆搭接。

可选的，所述伸缩杆远离连接杆的一端固定连接有托盘。

可选的，所述第一螺纹孔与第一固定孔的内径相同，所述第一固定钮与第一螺纹孔与第一固定孔相适配。

可选的，所述第二螺纹孔与第二固定孔的内径相同，所述第二固定钮与第二螺纹孔与第二固定孔相适配，所述第一固定钮与第二固定钮的位置相对应。

(三)有益效果

本实用新型提供了一种临床麻醉用固定支架，具备以下有益效果：

(1)、该临床麻醉用固定支架，通过设置活动环，固定轴的外表面活动连接有活动环，第二固定钮与第二固定孔螺纹连接时，托盘位于床体的下部，减小占用空间，使用时将第二固定钮转出第二固定孔的内部，然后将托盘调至可以使用的位置，然后将第一固定钮螺纹连接于第一固定孔的内部进行固定，达到方便使用且不占用空间的目的。

(2)、该临床麻醉用固定支架，通过设置调节钮，调节柱的一端固定连接有调节钮，使用时通过转动调节钮可以随意调节伸缩杆的长度，伸缩杆的长度就代表托盘的高度，通过设置调节钮，可以达到便于使用的目的。

附图说明

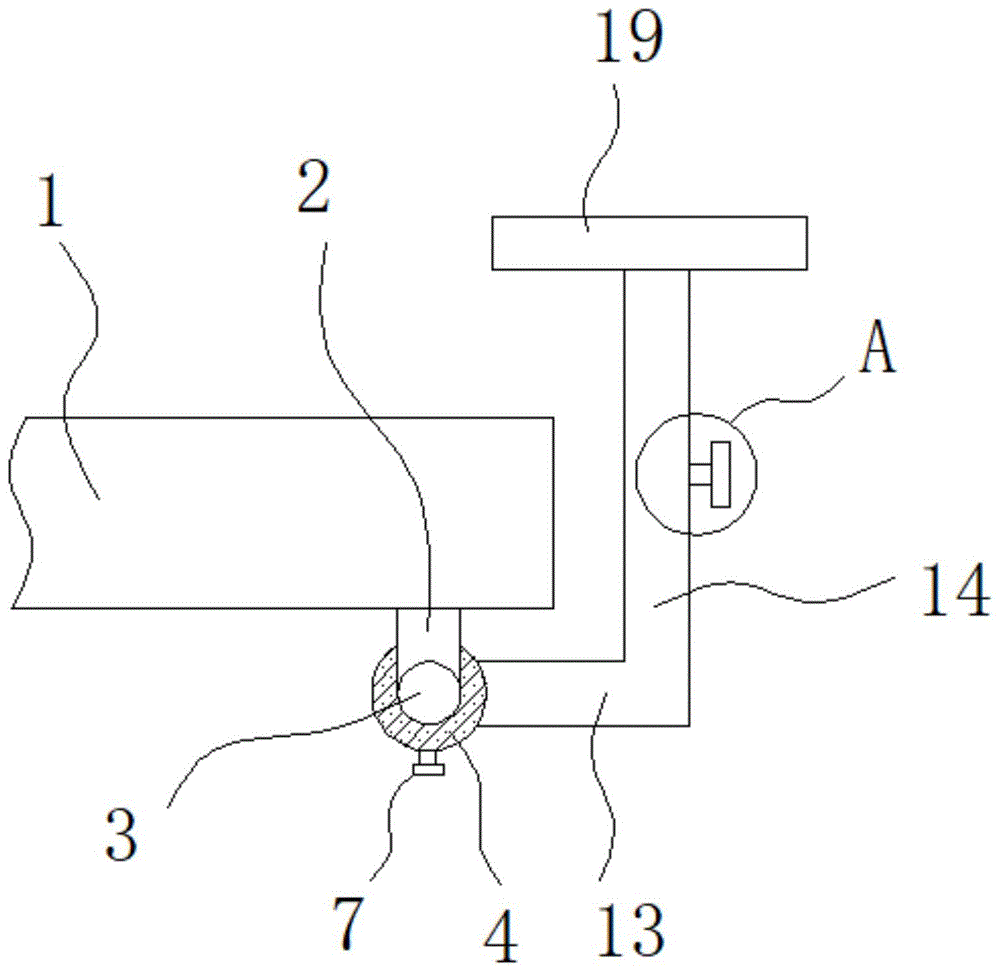

图1为本实用新型的结构示意图；

图2为本实用新型活动环的内部结构示意图；

图3为本实用新型图1中a处的内部结构示意图。

图中：1-床体，2-连接板，3-固定轴，4-活动环，5-第一螺纹孔，6-第一螺柱，7-第一固定钮，8-第一固定孔，9-第二螺纹孔，10-第二螺柱，11-第二固定钮，12-第二固定孔，13-连接杆，14-支撑柱，15-伸缩杆，16-调节孔，17-调节柱，18-调节钮，19-托盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。

请参阅图1-3，本实用新型提供一种技术方案：

一种临床麻醉用固定支架，包括床体1，床体1的一侧固定连接有连接板2，连接板2远离床体1的一侧固定连接有固定轴3，固定轴3的外表面活动连接有活动环4，活动环4的一侧开设有第一螺纹孔5，第一螺纹孔5的内部螺纹连接有第一螺柱6，第一螺柱6的一端固定连接有第一固定钮7，使用时将第二固定钮11转出第二固定孔12的内部，然后将托盘19调至可以使用的位置，然后将第一固定钮7螺纹连接于第一固定孔8的内部进行固定，达到方便使用且不占用空间的目的，固定轴3靠近第一螺纹孔5的一侧开设有第一固定孔8，活动环4远离第一螺纹孔5的一侧开设有第二螺纹孔9，第二螺纹孔9的内部螺纹连接有第二螺柱10，第二螺柱10的一端固定连接有第二固定钮11，固定轴3靠近第二螺纹孔9的一侧开设有第二固定孔12，第二固定钮11与第二固定孔12螺纹连接时，托盘19位于床体1的下部，减小占用空间，活动环4的一侧固定连接有连接杆13，连接杆13的一端固定连接有支撑杆14，支撑杆14的内部活动连接有伸缩杆15。

作为本实用新型的一种可选技术方案：

支撑杆14的一侧开设有调节孔16，调节孔16的内部螺纹连接有调节柱17。

作为本实用新型的一种可选技术方案：

调节柱17的一端固定连接有调节钮18，调节柱17远离调节钮18的一端与伸缩杆15搭接。

作为本实用新型的一种可选技术方案：

伸缩杆15远离连接杆13的一端固定连接有托盘19。

作为本实用新型的一种可选技术方案：

第一螺纹孔5与第一固定孔8的内径相同，第一固定钮7与第一螺纹孔5与第一固定孔8相适配。

作为本实用新型的一种可选技术方案：

第二螺纹孔9与第二固定孔12的内径相同，第二固定钮11与第二螺纹孔9与第二固定孔12相适配，第一固定钮7与第二固定钮11的位置相对应。

在使用时，第二固定钮11与第二固定孔12螺纹连接时，托盘19位于床体1的下部，减小占用空间，使用时将第二固定钮11转出第二固定孔12的内部，然后将托盘19调至可以使用的位置，然后将第一固定钮7螺纹连接于第一固定孔8的内部进行固定，通过转动调节钮18可以随意调节伸缩杆15的长度，伸缩杆15的长度就代表托盘19的高度。

综上所述，该临床麻醉用固定支架，使用时，通过设置活动环4，固定轴3的外表面活动连接有活动环4，第二固定钮11与第二固定孔12螺纹连接时，托盘19位于床体1的下部，减小占用空间，使用时将第二固定钮11转出第二固定孔12的内部，然后将托盘19调至可以使用的位置，然后将第一固定钮7螺纹连接于第一固定孔8的内部进行固定，达到方便使用且不占用空间的目的，通过设置调节钮18，调节柱17的一端固定连接有调节钮18，使用时通过转动调节钮18可以随意调节伸缩杆15的长度，伸缩杆15的长度就代表托盘19的高度，通过设置调节钮18，可以达到便于使用的目的。

需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
