一种妇产科临床用子宫探针的制作方法

本实用新型涉及医疗设备技术领域，具体为一种妇产科临床用子宫探针。

背景技术：

目前，在医疗器械中，一些器械使用起来和现有的设备存在不匹配、使用不便的问题，尤其是妇产科临床用子宫探针，子宫探针是一种常规的妇科检查器械，子宫探针可用于探测子宫腔深度、方向及对子宫发育不良者探查子宫腔长度和宫体与宫颈的比例等妇科疾病，然而在妇产科临床所用子宫探针还存在一些问题，例如现有的子宫探针使用时安全性能不高，为了解决上述问题，需要研发一种妇产科临床用子宫探针。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种妇产科临床用子宫探针，解决了安全性能不高的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：

一种妇产科临床用子宫探针，包括探头，所述探头的一侧固定连接有定位块，所述定位块的内部开设有定位槽，所述定位块远离探头的一侧固定连接有探杆，所述探杆的内部开设有内腔，所述内腔的内部设置有调节杆，所述调节杆的一端活动连接在定位槽的内部，所述探杆的外部设置有第一定位板，所述第一定位板内部的中心处分别开设有探杆孔，所述第一定位板的一侧固定连接有手持部，所述手持部远离第一定位板的一侧螺纹连接有第二定位板，所述第二定位板的轴心处开设有第二调节杆定位孔，所述手持部的内部开设有通孔；

所述调节杆定位孔的内部开设有螺纹，且所述调节杆定位孔和调节杆相适配。

可选的，所述调节杆远离定位槽的一端固定安装有转柄，所述转柄包括转盘、限位块和固定螺钉，所述转盘靠近调节杆的一侧固定连接有限位块，所述转盘和限位块的内部螺纹连接有固定螺钉。

可选的，所述调节杆包括定位端、连接杆、螺纹、限位槽和螺孔，所述定位端设置在定位槽的内部，所述定位端的一侧中心处固定连接有连接杆，所述连接杆上开设有螺纹，所述连接杆远离定位端的一端开设有限位槽，所述限位槽的内部开设有螺孔。

可选的，所述限位槽与限位块相适配，且所述限位块卡接在限位槽的内部。

可选的，所述螺孔与固定螺钉相适配，且所述调节杆和转柄通过固定螺钉固定连接。

可选的，所述调节杆定位孔和连接杆螺纹连接。

可选的，所述通孔探杆相适配。

(三)有益效果

本实用新型提供了一种妇产科临床用子宫探针，具备以下有益效果：

(1)、该妇产科临床用子宫探针，通过设置定位块和探杆，并在定位块的内部活动连接调节杆，然后通过第一定位板、手持部、第二定位板和转柄的设置，能够使该装置通过旋转转柄，使调节杆推动探杆前进，进而使探头达到探测的作用，且丝杆方式的传动能够使该装置中探头的运动更平稳，有效提高该装置使用时的安全性能。

(2)、该妇产科临床用子宫探针，一方面，通过设置使用固定螺钉连接的调节杆和转柄，能够方便该装置拆卸与组装，进而使该装置能够能有效的进行全面消毒处理，进一步的提高了该装置使用时的安全性，另一方面，通过第一定位板的设置，能够对该装置使用时做一定的位置限制，避免该装置由于操作不慎出现探入过深的现象，极大的方便该装置的使用，提高了使用效果。

附图说明

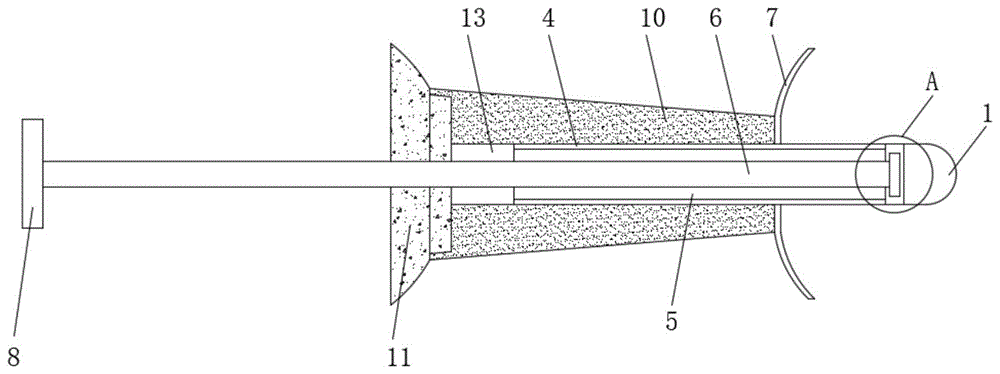

图1为本实用新型的结构示意图；

图2为本实用新型图1中a处的结构放大示意图；

图3为本实用新型调节杆的结构示意图；

图4为本实用新型第一定位板的结构示意图；

图5为本实用新型转柄的结构示意图；

图6为本实用新型第二定位板的结构示意图。

图中：1-探头，2-定位块，3-定位槽，4-定位槽，5-内腔，6-调节杆，601-定位端，602-连接杆，603-螺纹，604-限位槽，605-螺孔，7-第一定位板，8-转柄，801-转盘，802-限位块，803-固定螺钉，9-环形探杆孔，10-手持部，11-第二定位板，12-第二调节杆定位孔，13-通孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接；可以是机械连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。

请参阅图1-6，本实用新型提供一种技术方案：

一种妇产科临床用子宫探针，包括探头1，探头1的一侧固定连接有定位块2，定位块2的内部开设有定位槽3，定位块2远离探头1的一侧固定连接有探杆4，探杆4的内部开设有内腔5，内腔5的内部设置有调节杆6，调节杆6的一端活动连接在定位槽3的内部，探杆4的外部设置有第一定位板7，通过第一定位板7的设置，能够对该装置使用时做一定的位置限制，避免该装置由于操作不慎出现探入过深的现象，极大的方便该装置的使用，提高了使用效果，第一定位板7内部的中心处分别开设有环形探杆孔9，第一定位板7的一侧固定连接有手持部10，手持部10远离第一定位板7的一侧螺纹连接有第二定位板11，第二定位板11的轴心处开设有第二调节杆定位孔12，手持部10的内部开设有通孔13；

调节杆定位孔12的内部开设有螺纹，且调节杆定位孔12和调节杆6相适配。

作为本实用新型的一种可选技术方案：

调节杆6远离定位槽3的一端固定安装有转柄8，转柄8包括转盘801、限位块802和固定螺钉803，转盘801靠近调节杆6的一侧固定连接有限位块802，转盘801和限位块802的内部螺纹连接有固定螺钉803，使用者通过设置定位块2和探杆4，并在定位块2的内部活动连接调节杆6，然后通过第一定位板7、手持部10、第二定位板11和转柄8的设置，能够使该装置通过旋转转柄8，使调节杆6推动探杆4前进，进而使探头1达到探测的作用，且丝杆方式的传动能够使该装置中探头1的运动更平稳，有效提高该装置使用时的安全性能。

作为本实用新型的一种可选技术方案：

调节杆6包括定位端601、连接杆602、螺纹603、限位槽604和螺孔605，定位端601设置在定位槽3的内部，定位端601的一侧中心处固定连接有连接杆602，连接杆602上开设有螺纹603，连接杆602远离定位端601的一端开设有限位槽604，限位槽604的内部开设有螺孔605。

作为本实用新型的一种可选技术方案：

限位槽604与限位块802相适配，且限位块802卡接在限位槽604的内部。

作为本实用新型的一种可选技术方案：

螺孔605与固定螺钉803相适配，且调节杆6和转柄8通过固定螺钉803固定连接，通过设置使用固定螺钉803连接的调节杆6和转柄8，能够方便该装置拆卸与组装，进而使该装置能够能有效的进行全面消毒处理，进一步的提高了该装置使用时的安全性。

作为本实用新型的一种可选技术方案：

调节杆定位孔12连接杆602螺纹连接。

作为本实用新型的一种可选技术方案：

通孔13探杆4相适配。

在使用时，手持手持部10，旋转转柄8，通过调节杆6带动定位块2进而带动探头1和探杆4，使探头1和探杆4深入子宫进行探测。

综上所述，该妇产科临床用子宫探针，使用时，使用者通过设置定位块2和探杆4，并在定位块2的内部活动连接调节杆6，然后通过第一定位板7、手持部10、第二定位板11和转柄8的设置，能够使该装置通过旋转转柄8，使调节杆6推动探杆4前进，进而使探头1达到探测的作用，且丝杆方式的传动能够使该装置中探头1的运动更平稳，有效提高该装置使用时的安全性能，一方面，通过设置使用固定螺钉803连接的调节杆6和转柄8，能够方便该装置拆卸与组装，进而使该装置能够能有效的进行全面消毒处理，进一步的提高了该装置使用时的安全性，另一方面，通过第一定位板7的设置，能够对该装置使用时做一定的位置限制，避免该装置由于操作不慎出现探入过深的现象，极大的方便该装置的使用，提高了使用效果。

需要说明的是，在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
