一种蓝牙版眼保仪的制作方法

本实用新型属于电子产品技术领域，尤其是一种蓝牙版眼保仪。

背景技术：

眼保仪(又名给力保眼仪、眼部按摩仪、眼保姆、眼护士)，是根据眼部的高低轮廓与不同的穴位分布精心设计而成，采用气囊力压眼部同时按摩眼部穴位，刺激和锻炼视椎细胞和视神经，缓解睫状肌疲劳，减轻长时间用眼造成的眼睛干涩和疼痛，调和气血，促进新陈代谢；加强眼部细胞组织自然自愈能力，在防止近视、弱视等眼睛疾病加深的同时，并收到美容眼部的功效。但现有的国内外眼保仪功能较为单一，一般只具有按摩眼部的作用。

技术实现要素：

为解决上述技术问题，本实用新型的目的在于提供一种蓝牙版眼保仪。本实用新型采用的具体技术方案如下：

一种蓝牙版眼保仪，包括眼保仪本体，所述眼保仪本体内设有气泵和控制模块，所述气泵通过导气管与设置在所述眼保仪的气囊连接，所述气囊由多个气室构成，所述控制模块包括mcu控制单元、蓝牙单元、音频放大单元、按键单元、mic单元、驱动单元、led指示单元、电池充电单元、供电单元、电池低电量提示单元、usb单元及sd卡单元，所述mcu控制单元与所述蓝牙单元、驱动单元、led指示单元、usb单元和按键单元连接，所述蓝牙单元与所述音频放大单元、sd卡单元、按键单元、usb单元及mic单元连接，所述电池低电量提示单元与所述电池充电单元连接，所述电池充电单元与所述供电单元连接，所述供电单元提供电能。

作为优选，所述mcu控制单元通过iic接口及io口与所述蓝牙单元、按键单元、驱动单元、led指示单元、及usb单元进行通讯。

作为优选，所述蓝牙单元通过usb接口与所述usb单元进行通讯。

作为优选，所述蓝牙单元通过io口与所述音频放大单元及mic单元进行通讯。

作为优选，所述蓝牙单元通过ad口与所述按键单元进行通讯。

作为优选，所述供电单元采用锂电池作为电源输入端，通过升压单元及稳压单元为各模块供电。

本实用新型提供的一种蓝牙版眼保仪，其有益效果在于：通过驱动单元控制气泵输出脉动气流，脉动气流经导气管给气囊依次充放气，循环按摩；加热片，通过电流及时间的设定控制加热温度在人体可接受的范围内，对眼部进行热敷，起到舒缓疲劳的作用；蓝牙单元可提供无线播放音乐的效果，同时也支持手机通讯的蓝牙传输，即使手机不在身边也可接听电话。

附图说明

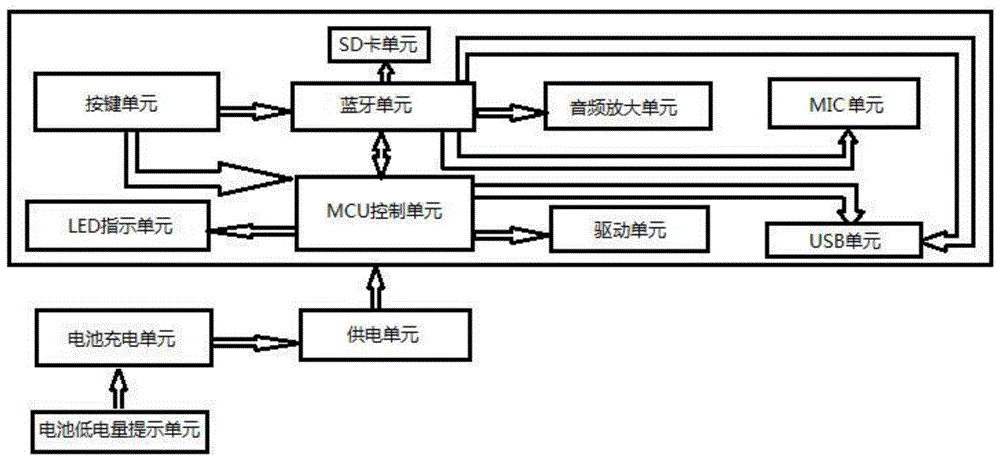

图1是蓝牙版眼保仪的原理框图；

图2是本实用新型的mcu控制单元电路图；

图3是本实用新型的蓝牙单元电路图；

图4是本实用新型的音频放大单元电路图；

图5是本实用新型的按键单元电路图；

图6是本实用新型的mic单元电路图；

图7是本实用新型的驱动单元电路图；

图8是本实用新型的led指示单元电路图；

图9是本实用新型的电池充电单元电路图；

图10是本实用新型的供电单元电路图；

图11是本实用新型的电池低电量提示单元电路图。

具体实施方式

为进一步说明各实施例，本实用新型提供有附图。这些附图为本实用新型揭露内容的一部分，其主要用以说明实施例，并可配合说明书的相关描述来解释实施例的运作原理。配合参考这些内容，本领域普通技术人员应能理解其他可能的实施方式以及本实用新型的优点。图中的组件并未按比例绘制，而类似的组件符号通常用来表示类似的组件。

现结合附图和具体实施方式对本实用新型进一步说明。

本实施例提供的蓝牙版眼保仪，包括眼保仪本体，眼保仪本体内设有气泵和控制模块，气泵通过导气管与设置在眼保仪的气囊连接，气囊由多个气室构成，其中，如图1所示，控制模块包括mcu控制单元、蓝牙单元、音频放大单元、按键单元、mic单元、驱动单元、led指示单元、电池充电单元、供电单元、电池低电量提示单元、usb单元及sd卡单元，mcu控制单元与蓝牙单元、驱动单元、led指示单元、usb单元和按键单元连接，所述蓝牙单元与所述音频放大单元、sd卡单元、按键单元、usb单元及mic单元连接，电池低电量提示单元与电池充电单元连接，电池充电单元与供电单元连接，供电单元提供电能。

本实施例中，mcu控制单元选用8bit、多io口低功耗的stm8s003f3单片机，可满足产品需要实现的功能，其外围电路连接图如图2所示。

蓝牙单元采用ac6905芯片，其外围电路连接图如图3所示，提供蓝牙无线播放音乐及无线接听电话功能。

音频放大单元采用差分双通道输入、低功率放大的lm4871芯片，其外围电路连接图如图4所示，可满足产品对音量及音质的需求。

按键单元采用xw02c2键电容式触摸芯片及轻触开关，其外围电路连接图如图5所示，利用mcu单元的io口及蓝牙的adc分别判断按键的通断，实现开关机、功能选择、音量调节及接听电话的功能。(修改部分)

mic单元利用蓝牙的io口控制mic声音的输送，其电路连接图如图6所示。

驱动单元利用mcu的io口控制三极管开关电路实现气泵控制、电磁阀控制、加热片控制等功能，其电路连接图如图7所示。

led指示单元利用mcu及74hc595译码芯片来控制多颗led的指示功能，其电路连接图如图8所示。

电池充电单元电路，采用单颗锂电池充电控制芯片hc4054，可精准控制充电过程，其电路连接图如图9所示。

供电单元利用锂电池升压芯片ch1002及稳压芯片ams1117，为多路电路提供稳定电源输入，其电路连接图如图10所示。

电池低电量提示单元电路，利用电压检测芯片xc61cc2902mr精准提示低电量，其电路连接图如图11所示。

mcu通过io口检测usb是否插入，蓝牙芯片通过usb口传输数据。蓝牙芯片通过io口与sd卡通讯用于播放sd卡内存储的音乐。

本实施例的蓝牙版眼保仪，气囊按压部分由气泵、导气管及气囊组成，对应的充气工作原理为：气泵输出脉动气流，脉动气流经导气管给气囊套筒充气。按摩原理为：根据需求设定压力值，控制主机对套筒充气后，各气室形成一定的压力。当第一个气室充气到预设压力时，第二个气室充气，继而第三个、第四个......依次充气/放气，循环按摩。加热部分采用低温加热片，通过电流及时间的设定控制加热温度在人体可接受的范围内，对眼部进行热敷，起到舒缓疲劳及spa的功效。蓝牙功能可提供无线播放音乐的效果，同时也支持手机通讯的蓝牙传输，即使手机不在身边也可接听电话。

本实施例的蓝牙版眼保仪，可形成对眼部穴位的循环压力，采用气囊力压眼部同时按摩眼部穴位，刺激和锻炼视椎细胞和视神经，让睫状肌有节律地收缩与放松，在规律的运动中提高睫状肌的调节能力，消除睫状肌痉挛，缓解睫状肌疲劳，减轻长时间用眼造成的眼睛干涩和疼痛，调和气血，促进新陈代谢，预防近视的发生，并防止近视度数的加深。穴位按摩方法改善眼球内外血液循环，解除调节功能的紧张状态，提高视神经兴奋性，疏通经络，可使眼球与眼肌充分放松，降低眼内压，消除用眼过度引起的酸胀、肿痛、干涩、怕光及视物模糊等症状，发挥眼睛的良好视觉功能。

优选实施方案具体展示和介绍了本实用新型，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本实用新型的精神和范围内，在形式上和细节上可以对本实用新型做出各种变化，均为本实用新型的保护范围。
