一种移动式疫苗喷洒免疫装置的制作方法

本发明涉及疫苗喷洒设备技术领域，特别是涉及一种移动式疫苗喷洒免疫装置。

背景技术：

目前国内家禽对于活疫苗的免疫主要有三种方式：饮水免疫，滴鼻点眼免疫和气雾免疫，其中气雾免疫是所有免疫方式中效果最好、接种效率最高的。国内的家禽孵化场的喷雾免疫接种机主要由气泵带动液体推动管处的链接喷头进行喷雾，喷出颗粒较大且气雾维持时间短，免疫效果与疫苗雾滴大小和气雾颗粒进入雏鸡呼吸道深度有关。在喷雾免疫过程中，雌鸡低头向下就给疫苗喷雾进入鼻腔带来问题，影响疫苗接种效率，产生漏免现象。

技术实现要素：

本发明的目的是提供一种移动式疫苗喷洒免疫装置，结构简单，操作方便，可以实现高效接种。

为实现上述目的，本发明提供了一种移动式疫苗喷洒免疫装置，包括喷雾机构和控制器，所述喷雾机构的前后侧分别设有第一传送机构和第二传送机构，所述喷雾机构与所述第一传送机构之间设有称重机构；

所述称重机构的传送带下方设有称重组件，所述喷雾机构的传送带上方设有方体的喷雾罩，所述喷雾罩四周侧壁的上侧和顶部上均设有若干个喷头，所述喷头与外置药液罐连接；

所述喷雾罩上靠近所述称重机构的一侧设有入口，其靠近所述第二传送机构的一侧设有出口，所述入口和所述出口处均设有检测传感器，所述称重组件、所述检测传感器均与所述控制器连接。

优选的，所述药液罐的出液口处通过主出液管与若干个分支出液管连接，所述主出液管上设有第一电磁阀和电动泵，所述分支出液管与所述喷头对应连接，所述喷头与所述分支出液管之间设有第二电磁阀，所述第一电磁阀、所述第二电磁阀和所述电动泵均与所述控制器连接。

优选的，所述喷雾罩侧壁的喷头包括自上而下依次垂直分布的若干个喷头，所述喷头的水平位置位于所述入口、所述出口的上方。

优选的，所述药液罐还通过储液罐与平行设置的若干个配液罐连接，所述药液罐上设有检测口。

因此，本发明采用上述结构的一种移动式疫苗喷洒免疫装置，结构简单，操作方便，可以实现高效接种。

下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。

附图说明

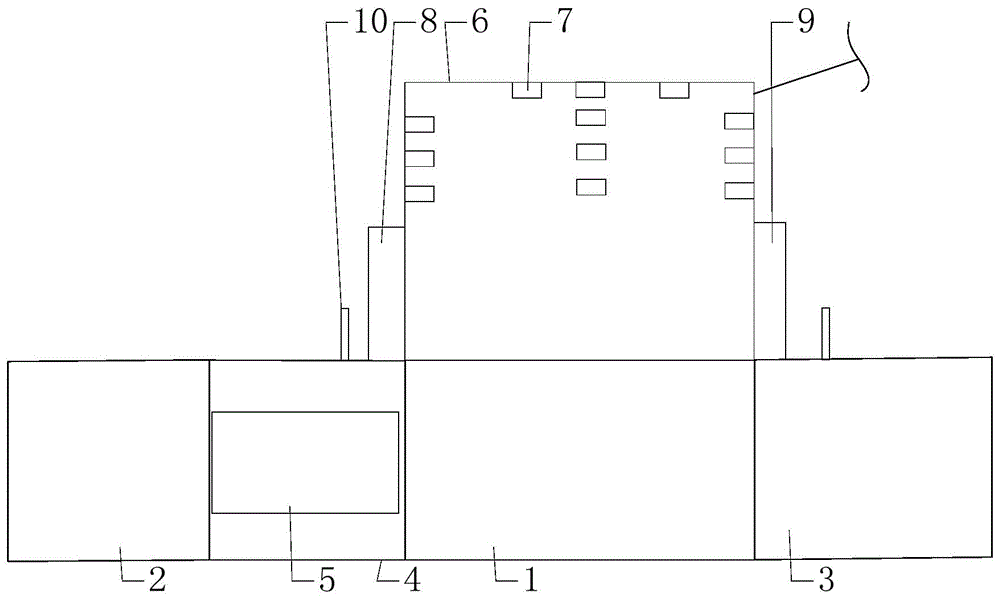

图1是本发明一种移动式疫苗喷洒免疫装置实施例的示意图。

附图标记

1、喷雾机构；2、第一传送机构；3、第二传送机构；4、称重机构；5、称重组件；6、喷雾罩；7、喷头；8、入口；9、出口；10、检测传感器。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上，除非另有明确的限定。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

在本发明中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

下面结合附图对本发明的实施方式做进一步的说明。

图1是本发明一种移动式疫苗喷洒免疫装置实施例的示意图，如图所示，一种移动式疫苗喷洒免疫装置，包括喷雾机构1和控制器，喷雾机构1的前后侧分别设有第一传送机构2和第二传送机构3。称重机构4的传送带下方设有称重组件5，称重组件5与控制器连接，称重组件5对上方传送带上的小鸡进行称重，以此计算需要的疫苗剂量。喷雾机构1与第一传送机构2之间设有称重机构4，承载小鸡的盒体首先经第一传送机构2输入，然后在称重机构4处称重，再进入喷雾机构1中喷洒疫苗后经第二传送机构3输出。

喷雾机构1的传送带上方设有方体的喷雾罩6，喷雾罩6上靠近称重机构4的一侧设有入口8，其靠近第二传送机构3的一侧设有出口9，小鸡自入口8进入，然后从出口9出。入口8和出口9处均设有检测传感器10，检测传感器10与控制器连接，检测传感器10可以检测小鸡的运行状态，并将信息传递给控制器，从而实现对不同批次的小鸡进行免疫的调控。

喷雾罩6四周侧壁的上侧和顶部上均设有若干个喷头7，喷头7的水平位置位于入口8、出口9的上方，便于喷头7的喷洒。喷雾罩6侧壁的喷头7包括自上而下依次垂直分布的若干个喷头，喷头7的不同高度设置便于对不同动作的小鸡进行免疫，防止低头的小鸡错失免疫操作。

喷头7与外置药液罐连接，喷头7可以将药液罐内的药液经喷头在喷雾罩内进行喷洒。药液罐还通过储液罐与平行设置的若干个配液罐连接，配液罐用于配置单种药液，储液罐将配液罐的药液进行混合后，同时经过储液罐后进入药液罐可以提高药液的稳定性。药液罐上设有检测口，检测口的设置便于药液罐中药液的检测，同时也可以实现微量药液的加入。

药液罐的出液口处通过主出液管与若干个分支出液管连接，主出液管上设有第一电磁阀和电动泵，第一电磁阀和电动泵均与控制器连接，经控制器调节，电动泵提供动力将药液罐内的药液向外泵出，同时，第一电磁阀控制药液的流量，将药液罐内的药液经主出液管泵入分支出液管。分支出液管与喷头对应连接，喷头与分支出液管之间设有第二电磁阀，第二电磁阀与控制器连接，第二电磁阀控制药液是否经过分支出液管经喷头泵出，通过控制器的调节控制不同的喷头喷洒药液。

因此，本发明采用上述结构的一种移动式疫苗喷洒免疫装置，结构简单，操作方便，可以实现高效接种。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进，这些改进也应视为本发明的保护范围。
