带冲洗、引流功能的包皮环切器的制作方法

本发明涉及医疗器械领域，特别是涉及一种带冲洗、引流功能的包皮环切器。

背景技术：

包皮环切术是指将阴茎上面的多余包皮进行切除，使阴茎头外露出来，是治疗包茎、包皮过长及防止其并发症的有效治疗方法。传统的包皮环切术方法为包皮内外板一次环切法，其次为内外板分别环切法。在包皮环切手术中，包皮环切器是比较常用的器具。传统的包皮环切吻合器时，由于骨架为硬质塑料，虽然有些包皮环切器表面设置有弹性层，但是弹性层尖锐的边沿会对人体的阴茎系带(阴茎系带处于包皮和龟头的连接处，是非常敏感的部位，包皮环切中也是最易引发疼痛的部位)产生刮擦，使患者疼痛加剧，不利于患者的治疗；而且，在实践中发现，龟头的表皮一般会与包皮环切器内壁贴合较为紧密，如果产生了渗液，渗液会残存与包皮与龟头之间，无法排出，容易引发感染。

技术实现要素：

基于此，有必要提供一种具有引流功能、具有冲洗功能用以实现减少患者疼痛，以引流包皮与龟头之间集聚渗液，降低感染风险的带冲洗、引流功能的包皮环切器。

一种带冲洗、引流功能的包皮环切器，包括套筒、硅胶垫以及绑扎带，所述套筒的两端开口，所述套筒的两端分别形成第一端部以及第二端部，所述套筒的内壁具有多个沿着所述套筒轴向呈螺旋状分布的引流渠道，所述引流渠道还开口于所述第二端部的端面，所述套筒的外壁上开设有绕所述套筒至少一周的环形凹槽；所述硅胶垫呈环形结构，所述硅胶垫一部分设置在所述第一端部内且与所述套筒的内壁接触配合，所述硅胶垫与所述套筒共同围成用于容纳龟头的容纳腔，所述硅胶垫的另一部分突出于所述第一端部，所述硅胶垫的内壁具有多个波浪形引流通槽，多个所述引流通槽与多个所述引流渠道一一对应且相通，所述硅胶垫突出于所述第一端部的一端内壁还具有冲洗凹槽，所述套筒的内壁和/或所述硅胶垫与所述套筒内壁接触的外壁具有与所述冲洗凹槽相通的冲洗导槽，所述套筒上还具有连通于所述冲洗导槽的冲洗接口，所述绑扎带绑扎于所述环形凹槽内。

在其中一个实施例中，所述带冲洗、引流功能的包皮环切器还包括手柄，所述手柄连接于所述第二端部。

在其中一个实施例中，所述手柄为y型，且与所述套筒的外壁跨接。

在其中一个实施例中，所述容纳腔呈喇叭口状，所述容纳腔靠近所述第一端部的一端呈大口径，所述容纳腔靠近所述第二端部的一端呈小口径。

在其中一个实施例中，所述硅胶垫突出于所述第一端部的部分包覆所述套筒的第一端部边沿，并形成圆滑的弧形的包覆部。

在其中一个实施例中，所述硅胶垫的内表面具有包含光谱抗菌剂的抗菌涂层。

在其中一个实施例中，所述硅胶垫靠近所述第二端部的一端的最大厚度为3mm。

在其中一个实施例中，所述硅胶垫靠近所述第一端部的一端的最小厚度为1mm。

在其中一个实施例中，所述冲洗接口位于所述第二端部的端面。

在其中一个实施例中，所述手柄与所述套筒的连接位置处设置有易掰断槽口。

在其中一个实施例中，所述引流渠道位于所述套筒内壁的开口尺寸较所述引流渠道的内部尺寸小。

本发明的带冲洗、引流功能的包皮环切器具有引流功能、具有冲洗功能用以实现减少患者疼痛，以引流包皮与龟头之间集聚渗液，降低感染风险。具体地，基于本发明的带冲洗、引流功能的包皮环切器以上结构，采用了硅胶垫设置在套筒内，并且所述硅胶垫一部分设置在所述第一端部内且与所述套筒的内壁接触配合，所述硅胶垫与所述套筒共同围成用于容纳龟头的容纳腔，所述硅胶垫的另一部分突出于所述第一端部，防止套筒的边沿对阴茎系带的刮擦，因为阴茎系带在整个包皮环切术中，是人体最为敏感、最容易产生疼痛的部位，通过此结构将阴茎系带进行有效的保护，能够大大减轻了术者的疼痛感，提高了治疗的效果。通过设置硅胶垫上的波浪形引流通槽可以对渗液进行引流，通过引流渠道进行输送排出。本发明采用螺旋环绕的引流渠道，能够最大程度的保护龟头敏感的皮肤，而且能够将渗液排出，减少了感染的几率，实现了减少患者疼痛，引流包皮与龟头之间集聚渗液，降低感染风险的技术效果。

本发明设置容纳腔呈喇叭口状，容纳腔靠近所述第一端部的一端呈大口径，容纳腔靠近所述第二端部的一端呈小口径，以达到与龟头形状适配的效果，提升龟头的舒适度。

本发明设置引流渠道位于套筒内壁的开口尺寸较引流渠道的内部尺寸小，使得容纳腔的内壁与龟头皮肤接触部分的缺口尽量减小，能够最大程度的保护龟头敏感的皮肤。

本发明设置硅胶垫靠近第二端部的一端的最大厚度为3mm。硅胶垫靠近所述第一端部的一端的最小厚度为1mm。该参数是申请人在长期的实践中得出的，该参数下的硅胶垫实现从而向外的厚度逐渐变厚，可以对龟头进行比较好的包覆效果，避免龟头活动导致的阴茎系带与包皮环切器之间的刮擦加剧，减少患者的疼痛感。同时，如果采用厚度较大的硅胶垫，在将包皮拉伸至套筒外部时，操作不便，而且会使得包皮拉伸较大，加剧了患者的疼痛，而如果厚度小于1mm，则会使得医用橡胶套的防护效果明显变差。

本发明设置手柄为y型，且与套筒的外壁跨接，手柄与套筒的结合位置设置有易掰断槽口，上述设计，能够利用手柄进行方便的操作，完成之后可以将手柄掰断。

本发明设置硅胶垫的内表面设有包含光谱抗菌剂的抗菌涂层，上述设计，利用抗菌涂层可以增加局部抗菌作用，减少了感染的几率。

附图说明

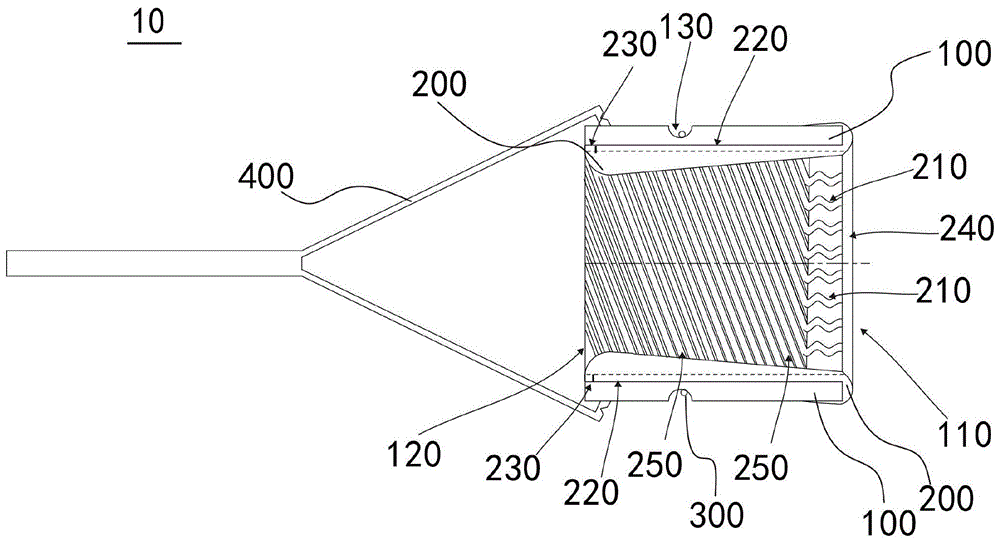

图1为本发明一实施例所述的带冲洗、引流功能的包皮环切器侧面示意图；

图2为图1所示的带冲洗、引流功能的包皮环切器在使用状态时与龟头配合示意图。

附图标记说明

10、带冲洗、引流功能的包皮环切器；100、套筒；110、第一端部；120、第二端部；130、环形凹槽；200、硅胶垫；210、引流通槽；220、冲洗导槽；230、冲洗接口；240、冲洗凹槽；250、引流渠道；300、绑扎带；400、把手；20、龟头；21、包皮。

具体实施方式

为了便于理解本发明，下面将参照相关附图对本发明进行更全面的描述。附图中给出了本发明的较佳实施例。但是，本发明可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本发明的公开内容的理解更加透彻全面。

在本发明的描述中，应当理解的是，本发明中采用术语在本发明的描述中，应当理解的是，本发明中采用术语“中心”、“上”、“下”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

应当理解的是，本发明中采用术语“第一”、“第二”等来描述各种信息，但这些信息不应限于这些术语，这些术语仅用来将同一类型的信息彼此区分开。例如，在不脱离本发明范围的情况下，“第一”信息也可以被称为“第二”信息，类似的，“第二”信息也可以被称为“第一”信息。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通，也即，当元件被称为“固定于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“和/或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参见图1所示，本发明一实施例提供了一种带冲洗、引流功能的包皮环切器10。该带冲洗、引流功能的包皮环切器10包括套筒100、硅胶垫200以及绑扎带300。

套筒100的两端开口，套筒100的两端分别形成第一端部110以及第二端部120，套筒100的内壁具有多个沿着套筒100轴向呈螺旋状分布的引流渠道250，引流渠道250还开口于第二端部120的端面。套筒100的外壁上开设有绕套筒100至少一周的环形凹槽130。

硅胶垫200呈环形结构。硅胶垫200一部分设置在第一端部110内且与套筒100的内壁接触配合，硅胶垫200与套筒100共同围成用于容纳龟头20的容纳腔。硅胶垫200的另一部分突出于第一端部110，硅胶垫200的内壁具有多个波浪形引流通槽210，多个引流通槽210与多个引流渠道250一一对应且相通，硅胶垫200突出于第一端部110的一端内壁还具有冲洗凹槽240。

套筒100的内壁和/或硅胶垫200与套筒100内壁接触的外壁具有与冲洗凹槽240相通的冲洗导槽220。套筒100上还具有连通于冲洗导槽220的冲洗接口230。

请一并参见图1及图2所示，绑扎带300绑扎于环形凹槽130内。绑扎带300用于与环形凹槽130配合绑扎过长的包皮21，实现包皮21的环切。

在一个实施例中，带冲洗、引流功能的包皮环切器10还包括手柄。手柄连接于第二端部120。

在一个实施例中，请一并参见图1及图2所示，容纳腔呈喇叭口状。容纳腔靠近第一端部110的一端呈大口径，容纳腔靠近第二端部120的一端呈小口径。请参见图2所示，本发明设置容纳腔呈喇叭口状，容纳腔靠近第一端部110的一端呈大口径，容纳腔靠近第二端部120的一端呈小口径，以达到与龟头20形状适配的效果，提升龟头20的舒适度。

在一个实施例中，硅胶垫200突出于第一端部110的部分包覆套筒100的第一端部110边沿，并形成圆滑的弧形的包覆部。硅胶垫200突出于第一端部110的部分包覆套筒100的第一端部110边沿并形成圆滑的弧形的包覆部的设计，能够提升使用者的舒适度，并且能够方便使用者的龟头20快速进入套筒100内，包覆部减少了套筒端部对龟头20皮肤的刮擦，减少疼痛感。

在一个实施例中，硅胶垫200的内表面具有包含光谱抗菌剂的抗菌涂层。本发明设置硅胶垫200的内表面设有包含光谱抗菌剂的抗菌涂层，上述设计，利用抗菌涂层可以增加局部抗菌作用，减少了感染的几率。

在一个实施例中，硅胶垫200靠近第二端部120的一端的最大厚度为3mm，硅胶垫200靠近第一端部110的一端的最小厚度为1mm。本发明设置硅胶垫200靠近第二端部120的一端的最大厚度为3mm。硅胶垫200靠近第一端部110的一端的最小厚度为1mm。该参数是申请人在长期的实践中得出的，该参数下的硅胶垫200实现从而向外的厚度逐渐变厚，可以对龟头20进行比较好的包覆效果，避免龟头20活动导致的阴茎系带与包皮21环切器之间的刮擦加剧，减少患者的疼痛感。同时，如果采用厚度较大的硅胶垫200，在将包皮21拉伸至套筒100外部时，操作不便，而且会使得包皮21拉伸较大，加剧了患者的疼痛，而如果厚度小于1mm，则会使得医用橡胶套的防护效果明显变差。

在一个实施例中，冲洗接口230位于第二端部120的端面。如此设计，可方便注射器与冲洗接口230对接进行注射冲洗。

在一个实施例中，手柄为y型，且与套筒100的外壁跨接。

在一个实施例中，手柄与套筒100的连接位置处设置有易掰断槽口。本发明设置手柄为y型，且与套筒100的外壁跨接，手柄与套筒100的结合位置设置有易掰断槽口，上述设计，能够利用手柄进行方便的操作，完成之后可以将手柄掰断。

在一个实施例中，引流渠道250位于套筒100内壁的开口尺寸较引流渠道250的内部尺寸小。本发明设置引流渠道250位于套筒100内壁的开口尺寸较引流渠道250的内部尺寸小，使得容纳腔的内壁与龟头20皮肤接触部分的缺口尽量减小，能够最大程度的保护龟头20敏感的皮肤。

本发明的带冲洗、引流功能的包皮环切器10具有引流功能、具有冲洗功能用以实现减少患者疼痛，以引流包皮21与龟头20之间集聚渗液，降低感染风险。具体地，基于本发明的带冲洗、引流功能的包皮环切器10以上结构，采用了硅胶垫200设置在套筒100内，并且硅胶垫200一部分设置在第一端部110内且与套筒100的内壁接触配合，硅胶垫200与套筒100共同围成用于容纳龟头20的容纳腔，硅胶垫200的另一部分突出于第一端部110，防止套筒100的边沿对阴茎系带的刮擦，因为阴茎系带在整个包皮21环切术中，是人体最为敏感、最容易产生疼痛的部位，通过此结构将阴茎系带进行有效的保护，能够大大减轻了术者的疼痛感，提高了治疗的效果。通过设置硅胶垫200上的波浪形引流通槽210可以对渗液进行引流，通过引流渠道250进行输送排出。本发明采用螺旋环绕的引流渠道250，能够最大程度的保护龟头20敏感的皮肤，而且能够将渗液排出，减少了感染的几率，实现了减少患者疼痛，引流包皮21与龟头20之间集聚渗液，降低感染风险的技术效果。

以上所述实施例的各技术特征可以进行任意的组合，为使描述简洁，未对上述实施例中的各个技术特征所有可能的组合都进行描述，然而，只要这些技术特征的组合不存在矛盾，都应当认为是本说明书记载的范围。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
