胸外科术中牵引器的制作方法

本发明涉及医疗器械技术领域，具体为胸外科术中牵引器。

背景技术：

胸外科是一门医学专科，专门研究胸腔内器官，主要指食道、肺部、纵隔病变的诊断及治疗，乳腺外科领域也被归入这个专科，其中又以肺外科和食道外科为主。

在胸外科手术方面，为了方便医护人员打开胸腔，因此需要使用到牵引器，现有的牵引方式为其他的医护人员手动牵引，既占用了大量人力，由于人工手动牵引，在长时间手术的过程中，医护人员由于劳累，稍有不慎的牵引操作，也有可能造成意外的发生。

技术实现要素：

本发明的目的在于提供胸外科术中牵引器，具备方便医护人员使用的优点，解决了现有的胸外科术中牵引器不方便医护人员使用的问题。

为实现上述目的，本发明提供如下技术方案：胸外科术中牵引器，包括安装板，所述安装板顶部的两侧均固定连接有固定管，所述固定管的内腔活动连接有第一限位板，所述第一限位板的顶部固定连接有第一活动杆，所述固定管右侧的顶部设置有第一螺栓，所述第一螺栓靠近固定管的一端贯穿至固定管的内腔并与第一活动杆接触，所述第一活动杆的顶部贯穿至固定管的顶部并固定连接有固定板，两个固定板相反的一侧均设置有摇把，所述摇把靠近固定板的一侧固定连接有螺纹杆，所述螺纹杆远离摇把的一端贯穿固定板并活动连接有连接壳，所述连接壳的内腔活动连接有第二限位板，所述第二限位板的数量为两个，两个第二限位板相反的一侧均固定连接有第二活动杆，所述连接壳的顶部设置有第二螺栓，所述第二螺栓的底部贯穿连接壳并与第二活动杆接触，所述第二活动杆远离第二限位板的一端贯穿连接壳并固定连接有连接块，所述连接块的底部固定连接有拨块，所述连接壳的顶部固定连接有支架，两个支架相反的一侧均固定连接有定位杆，所述定位杆远离支架的一端贯穿固定板并与固定板的连接处活动连接。

优选的，所述固定板的一侧分别开设有螺纹孔和定位孔，螺纹孔和定位孔分别与螺纹杆和定位杆配合使用。

优选的，所述第一螺栓的表面与固定管的连接处螺纹连接，所述第二螺栓的表面与连接壳的连接处螺纹连接。

优选的，所述螺纹杆的表面与连接壳的连接处通过轴承套活动连接，所述连接壳的前后两侧均与连接块接触。

优选的，两个第二限位板相对的一侧活动连接，所述第一活动杆的表面与固定管的连接处活动连接，所述第二活动杆的表面与连接壳的连接处活动连接。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置安装板、固定管、第一螺栓、摇把、固定板、定位杆、支架、连接块、拨块、螺纹杆、第一活动杆、第一限位板、第二活动杆、第二限位板、连接壳和第二螺栓的配合使用，解决了现有的胸外科术中牵引器不方便医护人员使用的问题，该胸外科术中牵引器，具备方便医护人员使用的优点，值得推广。

2、本发明通过设置第一限位板，起到限位的作用，避免第一活动杆从固定管的内腔脱离；

通过设置第二限位板，起到限位的作用，避免第二活动杆从连接壳的内腔脱离；

通过设置螺纹孔，便于螺纹杆与固定板安装在一起；

通过设置支架、定位杆和定位孔，增加了连接壳使用时的稳定性；

通过设置轴承套，便于螺纹杆与连接壳活动安装在一起。

附图说明

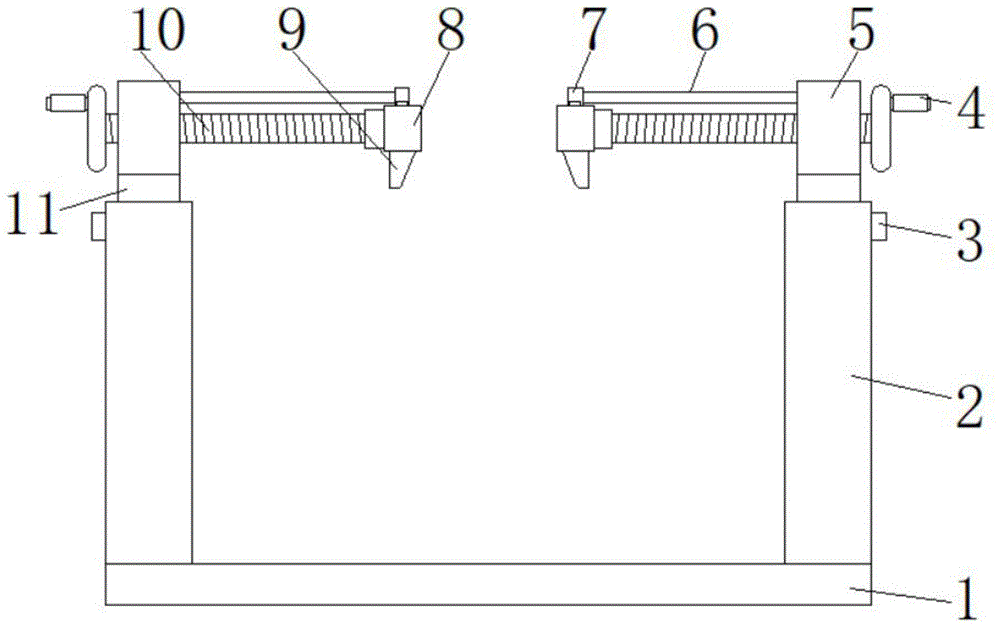

图1为本发明结构示意图；

图2为本发明固定管的主视剖视图；

图3为本发明固定板的主视剖视图；

图4为本发明连接壳的左视剖视图；

图5为本发明螺纹杆和连接壳的俯视图。

图中：1安装板、2固定管、3第一螺栓、4摇把、5固定板、6定位杆、7支架、8连接块、9拨块、10螺纹杆、11第一活动杆、12第一限位板、13第二活动杆、14第二限位板、15连接壳、16第二螺栓。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

本发明中的安装板1、固定管2、第一螺栓3、摇把4、固定板5、定位杆6、支架7、连接块8、拨块9、螺纹杆10、第一活动杆11、第一限位板12、第二活动杆13、第二限位板14、连接壳15和第二螺栓16等部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本领域技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-5，胸外科术中牵引器，包括安装板1，安装板1顶部的两侧均固定连接有固定管2，固定管2的内腔活动连接有第一限位板12，第一限位板12的顶部固定连接有第一活动杆11，固定管2右侧的顶部设置有第一螺栓3，第一螺栓3靠近固定管2的一端贯穿至固定管2的内腔并与第一活动杆11接触，第一活动杆11的顶部贯穿至固定管2的顶部并固定连接有固定板5，两个固定板5相反的一侧均设置有摇把4，摇把4靠近固定板5的一侧固定连接有螺纹杆10，螺纹杆10远离摇把4的一端贯穿固定板5并活动连接有连接壳15，连接壳15的内腔活动连接有第二限位板14，第二限位板14的数量为两个，两个第二限位板14相反的一侧均固定连接有第二活动杆13，连接壳15的顶部设置有第二螺栓16，第二螺栓16的底部贯穿连接壳15并与第二活动杆13接触，第二活动杆13远离第二限位板14的一端贯穿连接壳15并固定连接有连接块8，连接块8的底部固定连接有拨块9，连接壳15的顶部固定连接有支架7，两个支架7相反的一侧均固定连接有定位杆6，定位杆6远离支架7的一端贯穿固定板5并与固定板5的连接处活动连接；

固定板5的一侧分别开设有螺纹孔和定位孔，螺纹孔和定位孔分别与螺纹杆10和定位杆6配合使用；

第一螺栓3的表面与固定管2的连接处螺纹连接，第二螺栓16的表面与连接壳15的连接处螺纹连接；

螺纹杆10的表面与连接壳15的连接处通过轴承套活动连接，连接壳15的前后两侧均与连接块8接触；

两个第二限位板14相对的一侧活动连接，第一活动杆11的表面与固定管2的连接处活动连接，第二活动杆13的表面与连接壳15的连接处活动连接。

通过设置第一限位板12，起到限位的作用，避免第一活动杆11从固定管2的内腔脱离；

通过设置第二限位板14，起到限位的作用，避免第二活动杆13从连接壳15的内腔脱离；

通过设置螺纹孔，便于螺纹杆10与固定板5安装在一起；

通过设置支架7、定位杆6和定位孔，增加了连接壳15使用时的稳定性；

通过设置轴承套，便于螺纹杆10与连接壳15活动安装在一起。

实施例一：

固定板5的一侧分别开设有螺纹孔和定位孔，螺纹孔和定位孔分别与螺纹杆10和定位杆6配合使用，第一螺栓3的表面与固定管2的连接处螺纹连接，第二螺栓16的表面与连接壳15的连接处螺纹连接；

实施例二：

固定板5的一侧分别开设有螺纹孔和定位孔，螺纹孔和定位孔分别与螺纹杆10和定位杆6配合使用，第一螺栓3的表面与固定管2的连接处螺纹连接，第二螺栓16的表面与连接壳15的连接处螺纹连接，螺纹杆10的表面与连接壳15的连接处通过轴承套活动连接，连接壳15的前后两侧均与连接块8接触。

使用时，医护人员通过安装板1将该装置与手术台安装在一起，根据需要牵引的高度，调节该装置的使用高度，在这个过程中，医护人员调松第一螺栓3，随后向上提起第一活动杆11，第一活动杆11带动顶部的结构调节高度，随后复位第一螺栓3继续对第一活动杆11的位置进行限定，随后根据需要牵引的间距进行调节，在这个过程中，医护人员调松第二螺栓16，随后拉动连接块8，连接块8带动第二活动杆13伸出连接壳15的内腔，在这个过程中，连接块8带动拨块9调节位置，以此达到两个拨块9之间调节间距，随后复位第二螺栓16对第二活动杆13的位置进行限定，随后利用拨块9拉住患者的胸腔，医护人员旋转摇把4，摇把4带动螺纹杆10旋转，螺纹杆10通过与固定板5之间的螺纹传动带动连接壳15向固定板5移动，连接壳15通过与其他结构的配合带动拨块9拉开胸腔，既节省人力，使用时的稳定性较强。

综上所述：该胸外科术中牵引器，通过设置安装板1、固定管2、第一螺栓3、摇把4、固定板5、定位杆6、支架7、连接块8、拨块9、螺纹杆10、第一活动杆11、第一限位板12、第二活动杆13、第二限位板14、连接壳15和第二螺栓16的配合使用，解决了现有的胸外科术中牵引器不方便医护人员使用的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
