一种用于核磁共振成像的膝关节固定装置的制作方法

本实用新型涉及医疗器械领域，具体涉及一种用于核磁共振成像的膝关节固定装置。

背景技术：

一般来说核磁共振检查主要检测软组织病变，以及膝关节的炎症，半月板的撕裂，或者半月板退变等等都可以检查明确，相对于x线检查来说，核磁共振检查对于膝关节是一种非常好的检查方法。

但是，就现有技术中的核磁共振成像装置中，也有一些问题，这些问题较为集中的体现在：首先，目前通常的膝关节磁共振检查的检测方法，是使用线圈捆扎在病人患处进行检查，采用此种方法存在固定性较差的缺点，捆扎容易松脱，造成病人的痛苦，然后，医护人员为了防止线圈捆扎松脱，很容易把线圈捆扎勒紧，这样造成病人腿部血液流动不畅。

因此，生产一种结构简单，使用方便，可方便的对病人膝盖进行检查，减小病人的痛苦，可以调节的核磁共振成像的膝关节固定装置，具有广泛的市场需求。

技术实现要素：

针对现有技术的不足，本实用新型提供一种结构简单，使用方便，可方便的对病人膝盖进行检查，减小病人的痛苦，可以调节的核磁共振成像的膝关节固定装置，用于克服现有技术中的不足。

本实用新型采用的技术方案为：一种用于核磁共振成像的膝关节固定装置，包括床体底座，所述的床体底座的顶部设置有床体，床体的一端两侧外壁上设置有固定支撑架，床体的中心点两侧外壁上靠近固定支撑架一侧设置有活动支撑架，所述的两个固定支撑架的底端之间设置有固定连接块，两个固定支撑架的顶端之间设置有第一固定块，所述的两个活动支撑架的底端之间设置有活动连接块，两个活动连接块的顶端之间设置有第二固定块，所述的固定连接块与活动连接块的顶部均设置有压板底座，压板底座的顶部设置有固定上压板，第一固定块与第二固定块的底部均设置有与固定上压板相配合的固定下压板，所述的第一固定块与第二固定块的内部均活动套装有活动杆，活动杆的底部设置有固定下压板，活动杆的顶部设置有摁块。

活动支撑架采用倒“f”字型结构，活动支撑架通过底端的凹口处活动卡扣在床体的外壁，所述的活动支撑架底端凹口的高度不小于床体的高度。

所述的固定连接块与活动连接块均设置在床体的顶面上，所述的固定连接块采用长方形长条结构，固定连接块的长度与两个固定支撑架之间的长度相一致，活动连接块采用长方形长条结构，活动连接块的长度与两个活动支撑架之间的长度相一致，固定连接块通过螺栓固定在两个固定支撑架底端之间，活动连接块通过螺栓固定在两个活动支撑架底端之间。

所述的压板底座的数量为四个，固定上压板的数量为四个，其中两个压板底座位于固定连接块的顶面上，另外两个压板底座位于活动连接块的顶面上，所述的位于固定连接块的顶面上的两个压板底座到床体外壁之间的距离均相一致，位于活动连接块的顶面上的两个压板底座到床体外壁之间的距离均相一致。

所述的第一固定块采用长方形长条结构，第二固定块采用长方形长条结构，第一固定块的长度与两个固定支撑架之间的长度相一致，第二固定块的长度与两个活动支撑架之间的长度相一致，第一固定块通过螺栓固定在两个固定支撑架顶端之间，第二固定块通过螺栓固定在两个活动支撑架底端之间。

所述的固定上压板采用弧形板板状结构，固定下压板弧形板板状结构，所述的压板底座上设置有与固定上压板相配合的弧状凹槽，固定上压板通过该弧状凹槽与压板底座固定连接，所述的活动杆的底部固定安装在固定下压板的中心处。

所述的固定支撑架与活动支撑架的顶面位于同一水平线上，所述的活动杆的高度不大于固定支撑架与活动支撑架顶面水平线到床体顶面之间的高度。

本实用新型有益效果是：首先，在床体上设置固定上压板与固定下压板，通过固定上压板与固定下压板相互配合，将病人的腿部固定，减少了因线圈捆扎对病人造成的痛苦，然后，本产品通过在固定下压板上设置可以调节的活动杆，来调节压力，减少了因线圈捆扎过紧对病人造成的痛苦，另外，本产品通过设置可调节的活动支撑架，可根据病人的身高来调节前后固定上压板与固定下压板之间的距离，方便使用。

附图说明

图1为本实用新型的正面结构示意图。

图2为本实用新型的正面剖面结构示意图。

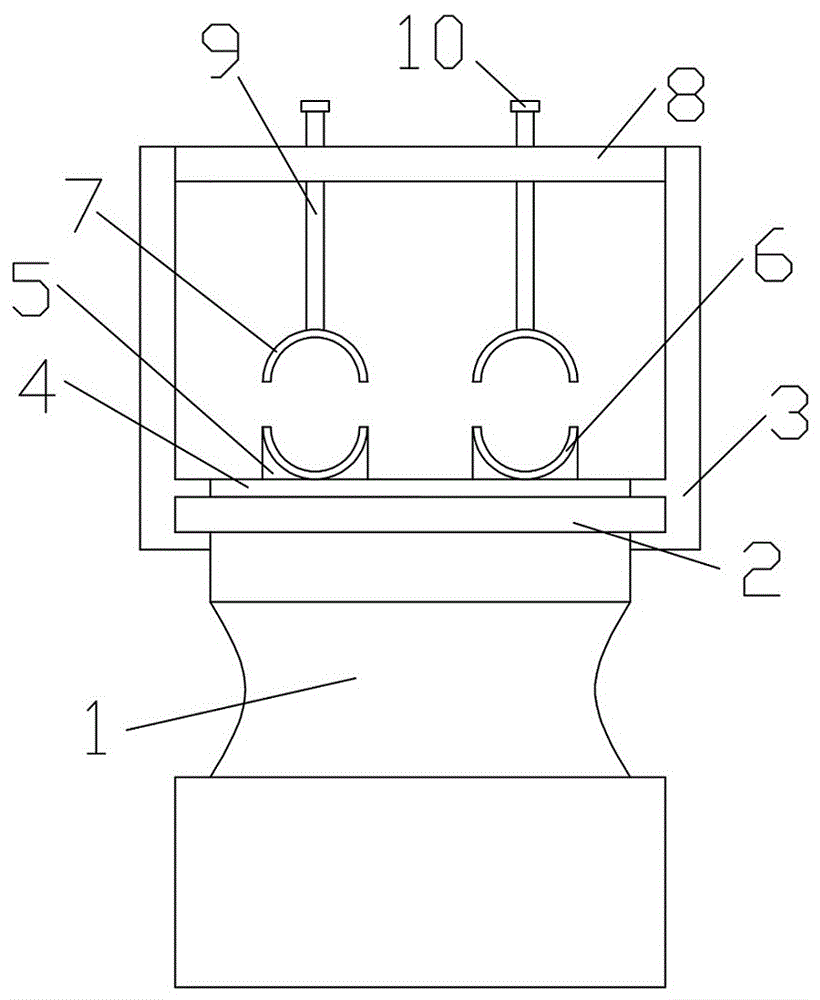

图3为本实用新型的侧面结构示意图。

图4为本实用新型的俯视床体顶面结构示意图。

图5为本实用新型的俯视结构示意图。

具体实施方式

如图1、2、3、4、5所示，一种用于核磁共振成像的膝关节固定装置，包括床体底座1，所述的床体底座1的顶部设置有床体2，床体2的一端两侧外壁上设置有固定支撑架11，床体2的中心点两侧外壁上靠近固定支撑架11一侧设置有活动支撑架3，所述的两个固定支撑架11的底端之间设置有固定连接块12，两个固定支撑架11的顶端之间设置有第一固定块13，所述的两个活动支撑架3的底端之间设置有活动连接块4，两个活动连接块4的顶端之间设置有第二固定块8，所述的固定连接块12与活动连接块4的顶部均设置有压板底座5，压板底座5的顶部设置有固定上压板6，第一固定块13与第二固定块8的底部均设置有与固定上压板6相配合的固定下压板7，所述的第一固定块13与第二固定块8的内部均活动套装有活动杆9，活动杆9的底部设置有固定下压板7，活动杆9的顶部设置有摁块10。

活动支撑架3采用倒“f”字型结构，活动支撑架3通过底端的凹口处活动卡扣在床体2的外壁，所述的活动支撑架3底端凹口的高度不小于床体2的高度。

所述的固定连接块12与活动连接块4均设置在床体2的顶面上，所述的固定连接块12采用长方形长条结构，固定连接块12的长度与两个固定支撑架11之间的长度相一致，活动连接块4采用长方形长条结构，活动连接块4的长度与两个活动支撑架3之间的长度相一致，固定连接块12通过螺栓固定在两个固定支撑架11底端之间，活动连接块4通过螺栓固定在两个活动支撑架3底端之间。

所述的压板底座5的数量为四个，固定上压板6的数量为四个，其中两个压板底座5位于固定连接块12的顶面上，另外两个压板底座5位于活动连接块4的顶面上，所述的位于固定连接块12的顶面上的两个压板底座5到床体2外壁之间的距离均相一致，位于活动连接块4的顶面上的两个压板底座5到床体2外壁之间的距离均相一致。

所述的第一固定块13采用长方形长条结构，第二固定块8采用长方形长条结构，第一固定块13的长度与两个固定支撑架11之间的长度相一致，第二固定块8的长度与两个活动支撑架3之间的长度相一致，第一固定块13通过螺栓固定在两个固定支撑架11顶端之间，第二固定块8通过螺栓固定在两个活动支撑架3底端之间。

所述的固定上压板6采用弧形板板状结构，固定下压板7弧形板板状结构，所述的压板底座5上设置有与固定上压板6相配合的弧状凹槽，固定上压板6通过该弧状凹槽与压板底座5固定连接，所述的活动杆9的底部固定安装在固定下压板7的中心处。

所述的固定支撑架11与活动支撑架3的顶面位于同一水平线上，所述的活动杆9的高度不大于固定支撑架11与活动支撑架3顶面水平线到床体2顶面之间的高度。

本产品使用方法如下：如图1、2、3、4、5所示，首先，病人先躺倒床体2上，将小腿放到固定连接块12的固定上压板6上，医护人员通过病人的身高，来调节活动支撑架3与固定支撑架11之间的距离，调好后，病人将大腿放到第二固定块8的固定上压板6上，然后，通过摁压摁块10，带动活动杆9活动，固定下压板7通过活动杆9活动，向下摁压，与固定上压板6相配合，固定住病人的小腿部分和大腿部分，将膝盖部露出进行核磁共振检查，最后，检查完成后，医护人员向上拔起摁块10，通过活动杆9带动固定下压板7上升，病人就可以离开固定上压板6，将腿拿下来。

本产品通过提供一种结构简单，使用方便，可方便的对病人膝盖进行检查，减小病人的痛苦，可以调节的核磁共振成像的膝关节固定装置，具有广泛的市场需求。
