一种有限速功能的跳绳手柄的制作方法

本发明涉及体育器材，具体涉及一种有限速功能的跳绳手柄。

背景技术：

传统的跳绳手柄是将跳绳固定在跳绳手柄的一端，一般采用较软的绳子，以减小跳绳在翻动时与跳绳手柄之间产生的扭力；若采用较硬的跳绳，跳绳手柄需要设置转轴，跳绳则固定在转轴上，但采用较硬的跳绳一般跳绳手柄难以控制旋转速度，对于初学者会有一定难度。

技术实现要素：

针对现有技术存在的不足，本发明提供了一种有限速功能的跳绳手柄。本发明采用的技术方案如下：一种有限速功能的跳绳手柄，包括手柄、柔性胶、轴承、金属筒、盖板、转轴、软绳7；其特征在于，所述手柄上设置有外壳，外壳内腔中开设有内孔；所述柔性胶固定在内壁上；所述轴承固定在内孔中，所述金属筒的中间设置有通孔外面设置有个弹簧片，弹簧片的末端固设有磨砂金属块；所述盖板设置有中心孔；所述转轴穿过中心孔、通孔和内圈，将盖板、金属筒和轴承固定在一起，软绳通过穿绳孔，被螺钉固定在转轴上。

所述转轴与中心孔、通孔和内圈之间呈过赢配合，所述轴承与内孔之间呈过赢配合。

所述磨砂金属块在转轴转动时，受离心力作用会向转轴中心朝外移动，直到接触到柔性胶，所述磨砂金属块接触到柔性胶会产生摩擦阻力，使转轴的转速不能继续加快。

采用本发明技术方案，具有以下有益效果：

本发明利用转轴带动磨砂金属块旋转时产生的离心力，利用磨砂金属块与柔性胶之间接触所产生摩擦力，使转轴旋转的速度被控制在规定的范围内，有利于较长时间的进行匀速练习跳绳。

附图说明

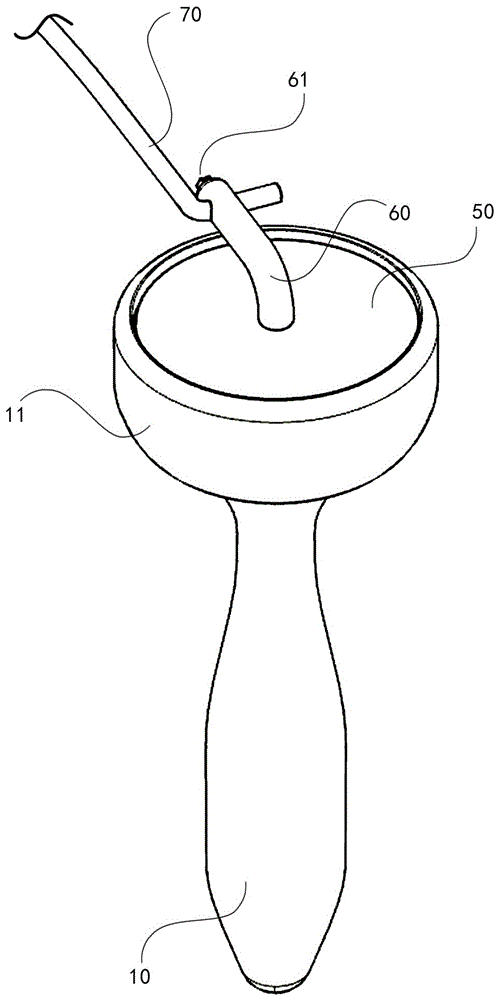

图1是本发明的立体图（单只）；

图2是本发明的立体图（配对）；

图3是本发明的立体图（外壳内的弹簧片安装方向示意）；

图4是本发明的组合结构示意图；

图中：10—手柄、11—外壳、12—内孔、13—内壁、20—柔性胶、30—轴承、31—内圈、40—金属筒、41—通孔、42—弹簧片、43—磨砂金属块、50—盖板、51—中心孔、60—转轴、61—螺钉、62—穿绳孔、70—软绳。

具体实施方式

下面，结合附图和实施例对本发明作进一步说明：如图1至图4所示，一种有限速功能的跳绳手柄，包括手柄10、柔性胶20、轴承30、金属筒40、盖板50、转轴60、软绳70；其特征在于，所述手柄10上设置有外壳11，外壳11内腔中开设有内孔12；所述柔性胶20固定在内壁13上；所述轴承30固定在内孔12中，所述金属筒40的中间设置有通孔41外面设置有4个弹簧片42，弹簧片42的末端固设有磨砂金属块43；所述盖板50设置有中心孔51；所述转轴60穿过中心孔51、通孔41和内圈31，将盖板50、金属筒40和轴承30固定在一起，软绳70通过穿绳孔62，被螺钉61固定在转轴60上。

所述转轴60与中心孔51、通孔41和内圈31之间呈过赢配合，所述轴承30与内孔12之间呈过赢配合。

所述磨砂金属块43在转轴60转动时，受离心力作用会向转轴60中心朝外移动，直到接触到柔性胶20，所述磨砂金属块43接触到柔性胶20会产生摩擦阻力，使转轴60的转速不能继续加快。

所述手柄10配对使用，两个手柄10上外壳11内的弹簧片42安装方向相反。

本发明利用转轴带动磨砂金属块旋转时产生的离心力，利用磨砂金属块与柔性胶之间接触所产生摩擦力，使转轴旋转的速度被控制在规定的范围内，有利于较长时间的进行匀速练习跳绳。

本发明的上述实施例是为说明本发明所列举的典型实施方式，而不是对本发明的实施方式所作的限定。由本发明实施例的提示所引申出的明显的变化方式仍处于本发明的权利保护范围当中。
