一种新型结构的儿童跳绳手柄的制作方法

本实用新型涉及一种体育器材辅助用具，特别涉及一种新型结构的儿童跳绳手柄。

背景技术：

目前，市场上的同类产品主要存在以下不足：1.手柄的手持部分，相对来说都太大了，对于7-12岁的孩子来说，握感不舒适，跳绳过程中，容易拖把；2.市场上的塑料手柄跳绳，其手持部分，都是两个壳体合拢的结构，中间的合拢处，会有接缝，随着使用，该缝隙会有开裂夹手的隐患；3.市场上的儿童款计数跳绳，体积都有点大，对于儿童来说，使用和收纳都不是很方便。以上3点都是需要改进的部分。

技术实现要素：

本实用新型所要解决的技术问题是针对现有技术的不足，提供一种新型结构的儿童跳绳手柄。

为了实现上述目的，本实用新型所采取的措施：

一种新型结构的儿童跳绳手柄，包括手柄手持部、手柄连接部和跳绳索连接转轴，跳绳索连接转轴的前端横向开设有绳索固定孔，所述的手柄手持部为一体成型的一个整体，手柄连接部由上壳体和下壳体组成，手柄连接部后端的螺纹连接头通过螺纹连接到手柄手持部前端的螺纹连接孔内，手柄连接部内设置有固定座，固定座上安装有转轴固定器，跳绳索连接转轴后端的转轴体穿过手柄连接部前端的连接孔伸入到手柄连接部内，转轴体上开设有转槽，转轴固定器卡入在转槽内；

所述的转轴固定器由上转轴固定器和下转轴固定器组成；

所述的上壳体与下壳体之间通过螺钉或卡扣固定连接；

所述的手柄手持部由中间向两端逐渐变细，手柄手持部的外部设置有防滑纹路；

所述的手柄连接部内安装有与跳绳索连接转轴內端连接的计数器，上壳体上安装有读取计数器用的透明窗。

本实用新型的有益效果：实用，生产成本低，结构小巧，便于收纳，手持部分没有缝隙，手持舒适，便于计数。

附图说明

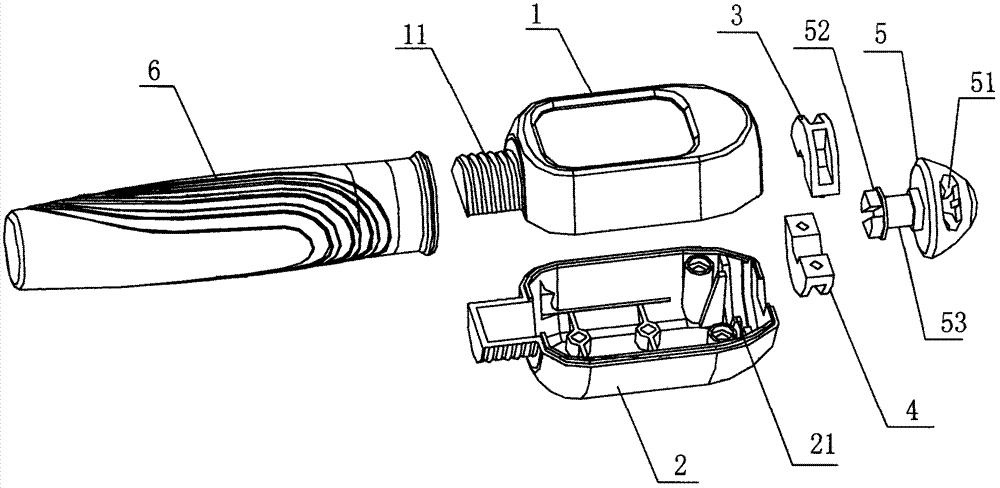

图1，本实用新型的分解结构示意图。

图2，本实用新型内安装有计数器的分解结构示意图。

具体实施方式

一种新型结构的儿童跳绳手柄，包括手柄手持部6、手柄连接部和跳绳索连接转轴5，跳绳索连接转轴5的前端横向开设有绳索固定孔51，所述的手柄手持部6为一体成型的一个整体，手柄连接部由上壳体1和下壳体2组成，手柄连接部后端的螺纹连接头11通过螺纹连接到手柄手持部6前端的螺纹连接孔内，手柄连接部内设置有固定座21，固定座21上安装有转轴固定器，跳绳索连接转轴5后端的转轴体52穿过手柄连接部前端的连接孔伸入到手柄连接部内，转轴体52上开设有转槽53，转轴固定器卡入在转槽53内。

手柄手持部6、手柄连接部、跳绳索连接转轴5和转轴固定器均用塑料材料制成。

手柄手持部6为一体成型的一个整体，不会有缝隙，不会夹手，手持更加的舒适。

将跳绳绳索的两端连接在跳绳索连接转轴5上的绳索固定孔51内。调节好跳绳绳索合适的长度，即可进行跳绳运动。

所述的转轴固定器由上转轴固定器3和下转轴固定器4组成。安装更加的快捷。

所述的上壳体1与下壳体2之间通过螺钉或卡扣固定连接。便于生产。

所述的手柄手持部6由中间向两端逐渐变细，手柄手持部6的外部设置有防滑纹路。

所述的手柄连接部内安装有与跳绳索连接转轴5內端连接的计数器9，上壳体1上安装有读取计数器9用的透明窗8。跳绳的时候，跳绳索连接转轴5带动计数器9即可计数。

新型结构的儿童跳绳手柄的直径约为2cm左右。
