小型圆顶磁性积木的制作方法与工艺

本实用新型涉及儿童玩具，尤其涉及磁性积木。

背景技术：
磁力片是目前市场上非常流行的一种益智玩具，其中圆顶磁力片一般作为房屋的屋顶，与其他磁力片实现吸合，组合成房屋。如何安装磁力片确保磁铁块安装稳定可靠，同时又可以保证与其他配合的磁力片实现吸合，是首要解决的问题，

技术实现要素：

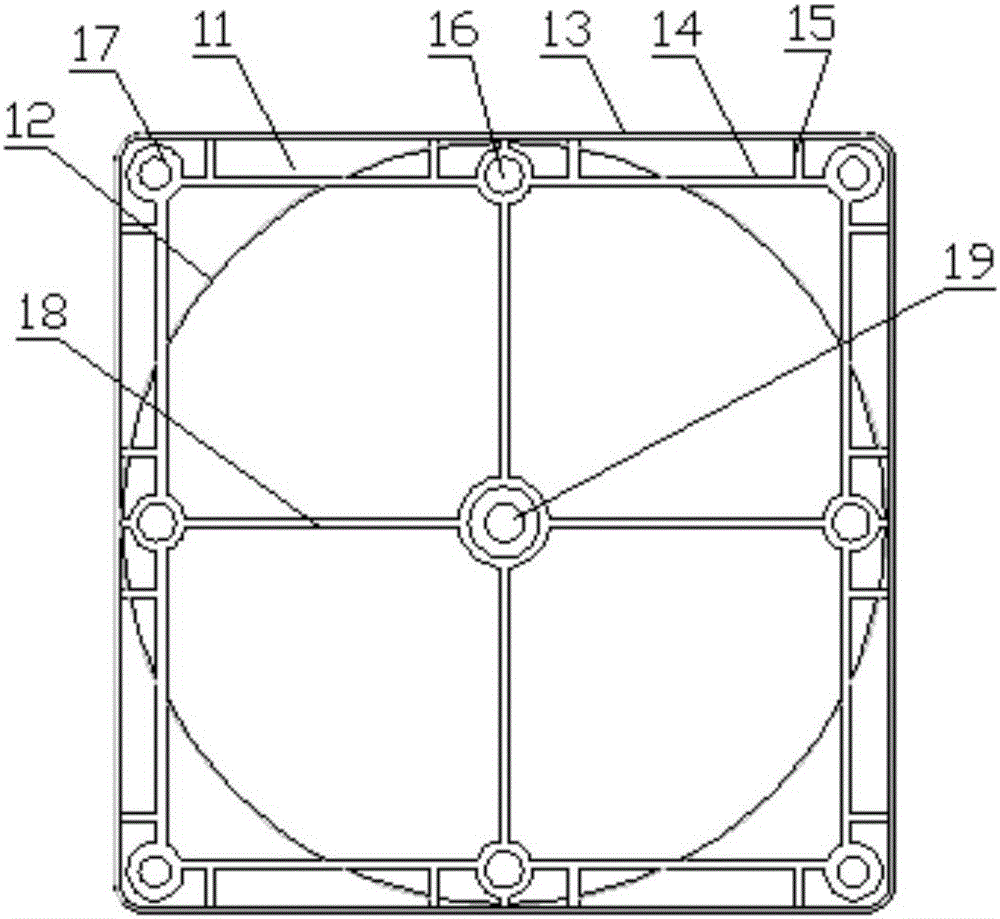

本实用新型所要解决的技术问题就是提供一种小型圆顶磁性积木，确保磁铁块安装稳定可靠，保证与其他配合的磁力片实现吸合。为解决上述技术问题，本实用新型采用如下技术方案：小型圆顶磁性积木，包括底座及固定于底座上的上盖，所述上盖包括正方形的上边框及设于上边框上方的半圆形穹顶，所述上边框的边缘设有向下凸出的外凸筋，所述上边框在外凸筋内侧设有向下凸出的内凸筋且内凸筋的高度低于外凸筋，所述内凸筋与外凸筋之间间隔设置有上挡筋，所述底座包括正方形的下边框，所述下边框上设有与内凸筋对应的边框筋以及与上挡筋对应的下挡筋，所述上边框和下边框之间对应每条侧边设有至少一个磁铁块，一对下挡筋及其上对应的一对上挡筋与外凸筋、内凸筋及边框筋配合形成了容纳磁铁块的容纳槽的侧壁，所述上边框及下边框的四角分别设有供铜铆钉穿过并铆接固定的上固定孔柱和下固定孔柱。作为优选，所述上边框的每条侧边在中点位置设有竖直向上延伸至半圆形穹顶中部的上边定位孔柱，所述下边框的每条侧边上设有与上边定位孔柱的中心孔插接配合的下边定位孔柱。作为优选，所述底座及上盖均采用透明ABS制成。作为优选，所述磁铁块采用铁氧体磁铁。本实用新型在上边框和下边框之间对应每条侧边设有至少一个磁铁块，确保可以与其他作为房屋墙体的磁力片形成吸合。而且，一对下挡筋及其上对应的一对上挡筋与外凸筋、内凸筋及边框筋配合形成了容纳磁铁块的容纳槽的侧壁，底座及上盖经铜铆钉固定后，上边框及下边框形成磁铁块的容纳槽的顶壁及底壁，因此实现对磁铁块的良好定位，确保磁铁块安装稳定可靠且不易脱落。附图说明下面结合附图和具体实施方式对本实用新型作进一步描述：图1为本实用新型的分解结构示意图；图2为上盖的仰视结构示意图；图3为上盖的中间剖面结构示意图；图4为底座的结构示意图。具体实施方式如图1至图4所示，小型圆顶磁性积木，包括底座2及固定于底座上的上盖1，所述上盖1包括矩形/正方形的上边框11及设于上边框上方的半圆形穹顶12，所述底座2包括矩形/正方形的下边框21，所述上边框和下边框之间对应每条侧边设有至少一个磁铁块3，磁铁块3用于与其他磁性积木吸合在一起。磁铁块数量根据磁性积木的大小可以调整，磁铁块尺寸为20*5*3mm。所述上边框的边缘设有向下凸出的外凸筋13，所述上边框在外凸筋内侧设有向下凸出的内凸筋14，所述内凸筋与外凸筋之间间隔设置有上挡筋15，内凸筋14的高度低于外凸筋13。所述下边框21上设有与内凸筋对应的边框筋22以及与上挡筋15对应的下挡筋23，一对下挡筋及其上对应的一对上挡筋与外凸筋、内凸筋配合形成了容纳磁铁块的容纳槽的侧壁。所述上边框的内部设有上支撑筋条18，所述下边框的内部对应上支撑筋条设有下支撑筋条26，且所述上支撑筋条和下支撑筋条均呈十字形设置。上支撑筋条端部与上边框每条侧边的中点连接，下支撑筋条端部与下边框每条侧边的中点连接，这些支撑筋条提高了框体的结构强度。所述上盖的中心设有从半圆形穹顶的顶部中心向下竖直延伸至上支撑筋条十字交叉点的上中心定位孔柱19，所述底座在下支撑筋条十字交叉点设有与上中心定位孔柱的中心孔插接配合的下中心定位孔柱27。所述上边框的每条侧边在距离端点四分之一和二分之一位置设有竖直向上延伸至半圆形穹顶中部的上边定位孔柱16，所述下边框的每条侧边上设有与上边定位孔柱的中心孔插接配合的下边定位孔柱24。所述上边框及下边框的四角分别设有供铜铆钉4穿过并铆接固定的上固定孔柱17和下固定孔柱25。通过上下侧的定位孔柱之间插接配合实现定位，同时通过过盈配合防止松动，进一步的，铜铆钉4穿过底座2及上盖1，端头部铆压实现铆接固定。另外，所述底座及上盖均采用透明ABS制成，其材质轻且耐磨，外观也更加美观。所述磁铁块采用铁氧体磁铁，其有较强的抗退磁性能，还有成本低廉的优势。
