磁性积木结构的制作方法

本发明涉及一种积木，尤其是一种磁性积木结构。

背景技术：

积木作为一种具有益智性、创作力的玩具，使得不论大人、小孩皆有许多的爱好者，且随着时代的演变、科技的进步，积木也

目前，市场上的主流积木大多采用乐高氏凸点连接，通过侧边凹槽和凸块的配合连接。搭建时，侧边需要做专门的积木才能用，增加了成本，降低了可玩性。

技术实现要素：

针对上述缺陷，本发明提供了一种磁性积木结构，目的是解决现有技术中积木块只能与特定的积木块连接而增加成本、降低可玩性的问题。

为了实现上述目的，本发明的技术方案为:

一种磁性积木结构，包括多个积木块，在所述积木块的内腔设置有可自由转动的铁磁球。

进一步的，所述积木块包括两个可相互扣合的壳体，在所述壳体的相互扣合的面上设置有半球凹槽，所述铁磁球安装在相互扣合的壳体的球性槽中。

可替换的，所述积木块包括两个可相互扣合的壳体，在两个所述壳体的底面对应设置立柱，在所述立柱上对应托设有半球形槽，所述铁磁球安装在相互扣合的壳体的球性槽中。

进一步的，在所述积木块壳体上布设有图案。

进一步的，所述积木块采用采用诸如塑胶或木材的非磁性或非导磁材质制成。

进一步的，所述积木块的为正方体、三棱柱或正四面体中任一。

进一步的，还包括搭建平台，所述搭建平台具有磁吸结构，可与所述积木块磁吸配合。

另一方面，本发明还公开了一种磁性积木结构，包括多个积木块，所述多个积木块由磁性材料制成。

本发明提供了一种磁性积木结构，包括多个积木块，在所述积木块的内腔设置有可自由转动的铁磁球。通过在积木块的内腔设置外表面磁极为南、北极的可自由转动的铁磁球，使任意两块积木块都能通过铁磁球的转动实现实现不同积木块的任意拼接搭建，拼接方式更加灵活，看上去更加和谐漂亮，同时锻炼了游戏者的思维能力和认知力。

附图说明

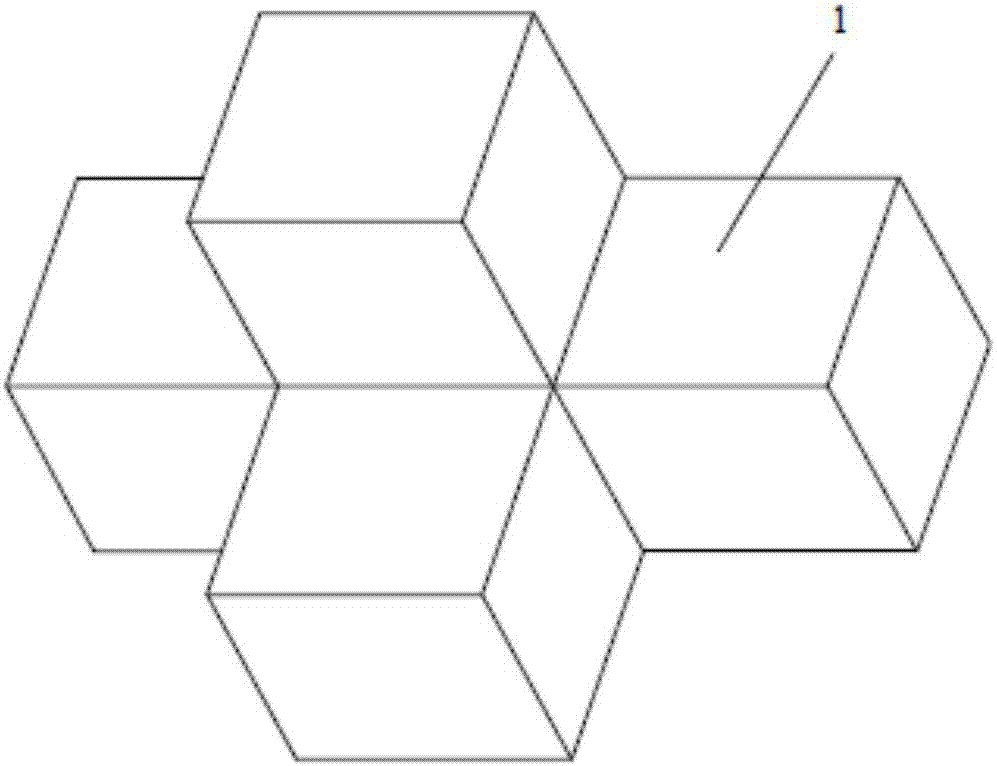

图1为本发明实施例的积木块堆叠结构示意图；

图2为本发明实施例的积木块的结构示意图；

图3为本发明实施例的积木块的内腔结构示意图之一；

图4为本发明实施例的一种积木块内腔中与铁磁球的安装示意图；

图5为本发明实施例的积木块的内腔结构示意图之二。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

如图1-2所示，本发明涉及一种磁性积木，包括多个积木块1，在所述积木块的内腔设置有可自由转动的铁磁球10。在实施例中，通过在积木块的内腔设置外表面磁极为s、n极的可自由转动的铁磁球，根据同性相斥、异性相吸的原理，所述多个积木块在靠近时通过铁磁球的自由转动从而实现不同积木块的任意拼接搭建，使积木块的拼接方式更加灵活，也摆脱了乐高那种的圆点连接设计，看上去更加和谐漂亮，同时锻炼了游戏者的思维能力和认知力。

进一步的，如图3-4所示，所述积木块包括两个可相互扣合的壳体5和6，在所述壳体的相互扣合的面上设置有半球凹槽3，所述铁磁球安装在相互扣合的壳体的球性槽中。为了固定积木块内腔中的所述铁磁球，本实施例中设置了两个可相互扣合的壳体，所述壳体通过扣合面上的扣合结构4扣合，通过在每个所述壳体相互扣合的面上设置半球状凹槽，其中，所述半球凹槽的直径大于所述铁磁球直径，通过相互配合的半球将铁磁球卡固其中，实现所述积木块内腔中所述铁磁球的固定。

可替换的，如图5所示，所述积木块包括两个可相互扣合的壳体5，在两个所述壳体的底面设置可联通所述两个壳体的立柱11，所述立柱的中间设置球状空腔7，所述铁磁球安装在相互扣合的壳体的球形空腔中。在本实施例中，在积木块的壳体内腔中设置立柱，通过立柱上的球形槽扣合，实现所述铁磁球的固定。相较于其替换实施例，本实施例能够节省积木材料，同时，空腔的设计也降低了对铁磁球磁力的削弱作用，使所述积木块的相互配合更加牢固。

进一步的，在所述积木块壳体上布设有图案。为了增加积木的趣味性与可玩性，也增加其对孩童游戏者的吸引力，所述积木块壳体上设置有各种各样的图案，所述图案可以是完整独立的，也可以配合其他积木块形成整体图案，所述图案还可以具有颜色，对此，本发明不做具体的限制，技术人员可根据自己的需要自行选择。

进一步的，所述磁性积木结构的为圆角设置。在本实施例中，所述积木块都为圆角设置，圆角设置能弱化磁性积木的边边角角，避免因积木块的边角的锐利而给使用者带来伤害。

进一步的，所述积木块采用诸如塑胶或木材的非磁性或非导磁材质制成。在本实施例中，所述积木块的材质不做具体的要求，可以为塑胶或木材等非磁性或非导磁性材质制成，技术人员可根据自己的需要自行选择。

进一步的，所述积木块的为正方体、三棱柱或四面体中任一。在本实施例中，所述积木块有多种形状，有正方体、三棱柱或四面体等。多种形状的设置能给游戏者多种选择，使积木搭建的形状更加丰富，增加了积木的可玩性。

进一步的，所述磁性积木结构还包括积木平台，所述搭建平台具有磁吸结构，可与所述积木块磁吸配合。在本实施例中，磁性积木结构还包括具有磁吸结构的积木平台，所述积木平台可通过壁挂、粘贴等方式固定在其他平面或斜面，为所述磁性积木提供搭建平台，解除现有积木对空间的束缚，使积木可以有更多的搭建场景。

在本发明的另一个实施例中，所述磁性积木机构包括多个积木块，所述多个积木块由磁性材料制成。磁性材料自身具有磁属性，任意两块积木块的两个外边面都会相吸或者相斥，因此搭建的时候，转动相斥的两个所述积木块中的一个，即可实现任意所述积木块的搭建。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
