一种自动计时计数式跳绳装置的制作方法

本实用新型属于体育用品技术领域，涉及一种自动计时计数式跳绳装置，特别是一种计时完毕时能发出提示音的自动计数的跳绳装置。

背景技术：
：

跳绳运动是一种人们经常从事的体育运动项目之一，可以锻炼速度和耐力，同时锻炼人体的协调能力，能够手脚并用；跳绳者通过使用跳绳工具完成跳绳运动。有时跳绳过程中需要进行计数以衡量活动量或在跳绳者之间进行比较，然而现有的跳绳使用时需要人们自行计数，这一方面分散了跳绳者的注意力，另一方面人们也容易数错；跳绳运动也是中小学生体育考试中的一个项目，传统的跳绳考试都是一个学生跳，另一个监考人对其跳绳个数进行计数，监考人一旦受到外界的干扰或者想着其他的事情，很容易忘了之前的计数，造成计数错误，影响考生考试的成绩，这种方式也容易作弊，造成考试成绩的不公平；另外，跳绳在转动过程中，由于绳子在跳绳手柄内转动不灵活造成绳子打圈，影响正常使用。因此，寻求设计一种自动计时计数的跳绳装置，将计时计数装置安装在跳绳手柄内，在手柄上设置按钮，在开始跳绳的同时由跳绳者自己按下按钮进行计时计数，节省人力，提高计数准确性，减少绳子在转动过程中打圈。

技术实现要素：
：

本实用新型的发明目的在于克服现有技术存在的缺点，提出设计一种自动计时计数式跳绳装置，以克服跳绳检测中人工计数方法不准确、费时费力的问题，解决现有跳绳在使用过程中因转动容易造成绳子打圈的问题。

为了实现上述发明目的，本实用新型涉及的自动计时计数式跳绳装置，其主体结构包括旋转块、凹槽、跳绳固定棱、跳绳、轴瓦、第一手柄、第二手柄、PLC控制器、时间调节键、按钮、蜂鸣器、显示器、传感器、电池、显示器窗口、显示器盖、按钮通过孔、旋转块斜面和斜面探测点；喇叭形结构的实心状旋转块的一个端面为旋转块斜面，旋转块斜面制成倾斜结构，斜面探测点在旋转块斜面的上端，旋转块斜面的另一个端面的中心设有直径为5～10mm的凹槽，凹槽处设有跳绳固定棱，线状结构的跳绳的两端分别穿过并固定在两个旋转块的跳绳固定棱上，两个轴瓦分别安装在中空结构的第一手柄和第二手柄的端部内，两个旋转块分别安装在两个轴瓦内，旋转块相对轴瓦自由转动，PLC控制器分别与时间调节键、按钮、蜂鸣器、显示器和传感器之间电信息连接并组成计时计数装置，计时计数装置与电池电连接并实现对用电元件的统一供电，传感器与旋转块斜面上的斜面探测点相接触，在第一手柄上开有显示器窗口，透明硬质塑料制成的显示器盖与显示器窗口的一边相连接，显示器盖能够沿连接处转动，显示器盖密闭式扣合在显示器窗口上，显示器盖与第一手柄的外形轮廓匹配形成完整手柄曲面，在第一手柄上靠近显示器窗口的位置处开有按钮通过孔，按钮穿过按钮通过孔并高出第一手柄外轮廓3mm。

本实用新型使用时，先打开显示器盖，调节时间调节键增减时间，对计时计数装置进行时间设定，再扣合显示器盖，跳绳者双手分别握住第一手柄和第二手柄，拇指放在按钮上，当跳绳比赛或测试开始时，双手摇动第一手柄和第二手柄使跳绳开始转动，同时拇指按下按钮，计时计数装置开始计时计数，跳绳每摇动一圈，旋转块在第一手柄内转动一圈，同时斜面探测点与传感器接触一次，传感器将测得的周期性数据传递到PLC控制器，PLC控制器进行计数；当计时时间结束时，PLC控制器控制计时计数装置停止计数工作，同时控制蜂鸣器发出提示音，跳绳者停止跳绳动作，记录显示器上的计数值，再次按动按钮，PLC控制器控制计时计数装置清零复位，完成自动计时计数过程。

本实用新型与现有技术相比，采用带有蜂鸣器的计时器，计时完毕时发出提示音，在把手上设置计时计数启动按钮，节省人力，提高计数准确性；在绳上设置旋转块，减少绳子在转动过程中打圈；其结构设计简单，便于操作，使用方便，应用环境友好。

附图说明：

图1是本实用新型的整体结构原理示意图；

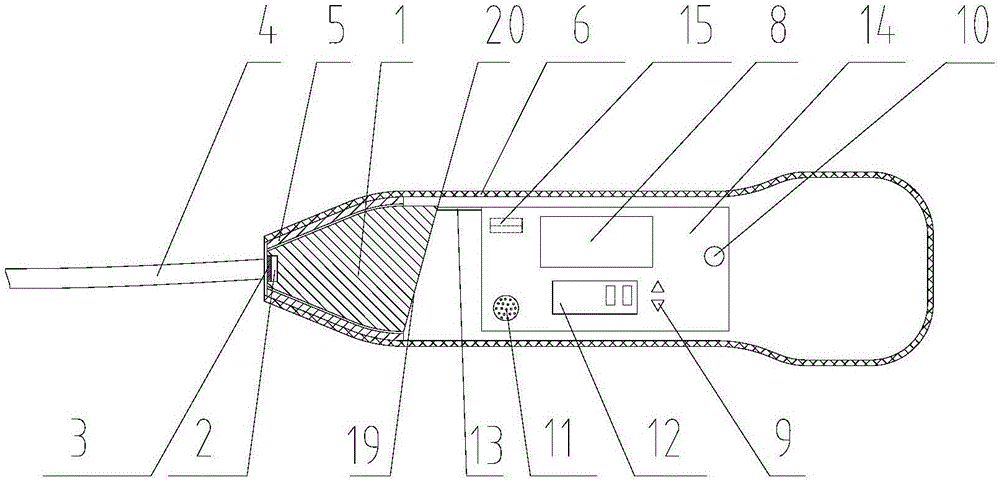

图2是本实用新型的第一手柄的剖面结构原理示意图；

图3是本实用新型的旋转块的结构原理示意图。

具体实施方式：

下面通过具体实施例并结合附图对本实用新型作进一步说明。

实施例：

本实施例涉及的自动计时计数式跳绳装置，其主体结构包括：旋转块1、凹槽2、跳绳固定棱3、跳绳4、轴瓦5、第一手柄6、第二手柄7、PLC控制器8、时间调节键9、按钮10、蜂鸣器11、显示器12、传感器13、电池15、显示器窗口16、显示器盖17、按钮通过孔18、旋转块斜面19和斜面探测点20；喇叭形结构的实心状旋转块1的一个端面为旋转块斜面19，旋转块斜面19制成倾斜结构，斜面探测点20在旋转块斜面19的上端，旋转块斜面19的另一个端面的中心设有直径为5～10mm的凹槽2，凹槽2处设有跳绳固定棱3，线状结构的跳绳4的两端分别穿过并固定在两个旋转块1的跳绳固定棱3上，两个轴瓦5分别安装在中空结构的第一手柄6和第二手柄7的端部内，两个旋转块1分别安装在两个轴瓦5内，旋转块1相对轴瓦5自由转动，PLC控制器8分别与时间调节键9、按钮10、蜂鸣器11、显示器12和传感器13之间电信息连接并组成计时计数装置14，计时计数装置14与电池15电连接并实现对用电元件的统一供电，传感器13与旋转块斜面19上的斜面探测点20相接触，在第一手柄6上开有显示器窗口16，透明硬质塑料制成的显示器盖17与显示器窗口16的一边相连接，显示器盖17能够沿连接处转动，显示器盖17密闭式扣合在显示器窗口16上，显示器盖17与第一手柄6的外形轮廓匹配形成完整手柄曲面，在第一手柄6上靠近显示器窗口16的位置处开有按钮通过孔18，按钮10穿过按钮通过孔18并高出第一手柄6外轮廓3mm。

本实施例使用时，先打开显示器盖17，调节时间调节键9增减时间，对计时计数装置14进行时间设定，再扣合显示器盖17，跳绳者双手分别握住第一手柄6和第二手柄7，拇指放在按钮10上，当跳绳比赛或测试开始时，双手摇动第一手柄6和第二手柄7使跳绳4开始转动，同时拇指按下按钮10，计时计数装置14开始计时计数，跳绳4每摇动一圈，旋转块1在第一手柄6内转动一圈，同时斜面探测点20与传感器13接触一次，传感器13将测得的周期性数据传递到PLC控制器8，PLC控制器8进行计数；当计时时间结束时，PLC控制器8控制计时计数装置14停止计数工作，同时控制蜂鸣器11发出提示音，跳绳者停止跳绳动作，记录显示器12上的计数值，再次按动按钮10，PLC控制器8控制计时计数装置14清零复位，完成自动计时计数过程。
