爬行隧道玩具儿童钻洞的制作方法

本实用新型涉及一种儿童玩具，特别涉及一种爬行隧道玩具儿童钻洞。

背景技术：

现有的钻洞玩具大部分都是固定安装在指定位置的，运输安装均比较困难，而且存在加工成本高等问题。

技术实现要素：

针对现有技术的不足，本实用新型提供一种爬行隧道玩具儿童钻洞，他能通过搭接固定钻洞，外形美观。

为了实现上述目的，本实用新型所采取的技术方案：

爬行隧道玩具儿童钻洞,包括钻圈和底脚，所述的钻圈底端设有与底脚形状对应的安装端槽，所述钻圈与底脚安装配合，并且通过螺钉连接固定，所述底脚的数量为两个或者两个以上，并且底脚与地面的投影面超出钻圈竖直状态与地面投影面。

所述的钻圈有圆弧模块拼接而成，所述的圆弧模块的两端分别设有榫头和卯眼，所述圆弧模块之间通过榫头和卯眼卡接，所述榫头和卯眼相对应位置设有螺纹孔，所述榫头和卯眼通过螺钉连接固定。

所述的底脚上还设有加重块，所述的爬行隧道玩具钻洞的重心位于底脚最高高度之下。

所述的钻圈为圆形或者椭圆形。

所述钻圈和底脚均为橡胶材料制成。

所述的底脚横截面面积从上至下逐渐增大，且增大的速率逐渐增大。

本实用新型的有益效果：1.本实用新型结构简单，制造成本低；2.本实用新型结构牢固，稳定性高。

附图说明

图1为本实用新型整体结构示意图；

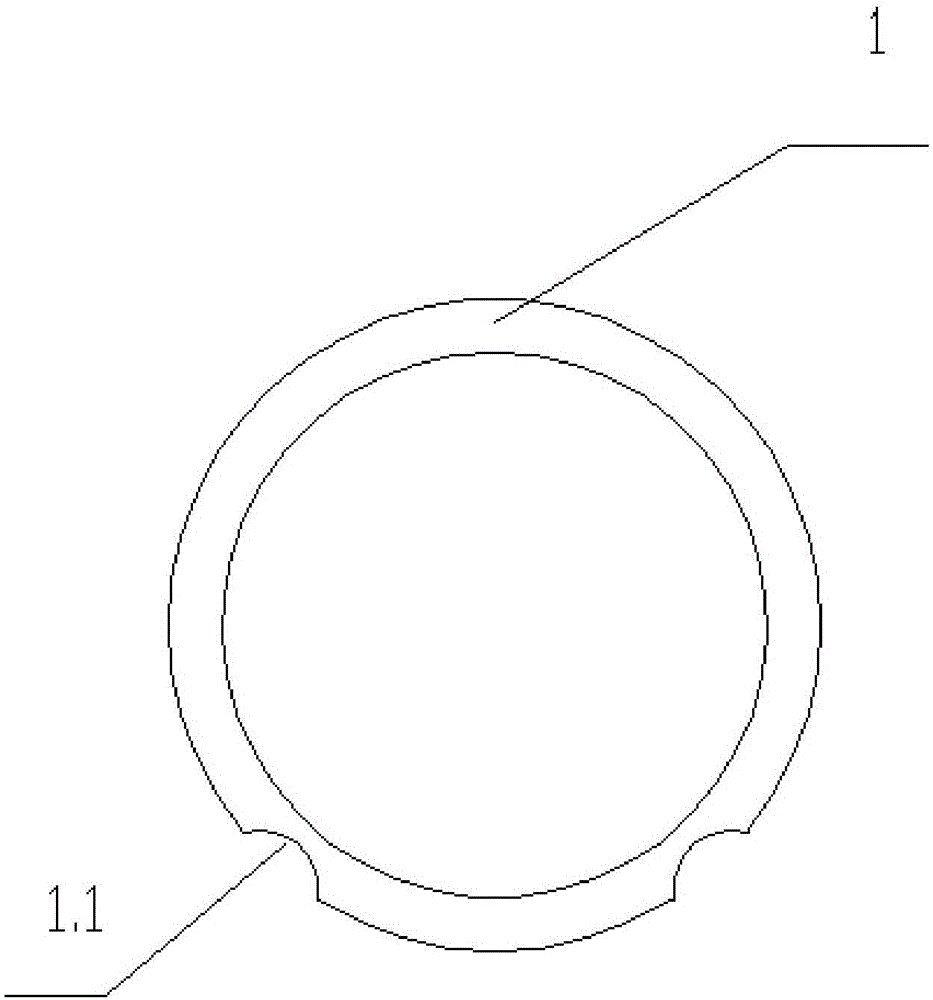

图2为本实用新型钻洞结构示意图。

具体实施方式

如图1～图2所示，爬行隧道玩具儿童钻洞,包括钻圈1和底脚2，所述的钻圈1底端设有与底脚2形状对应的安装端槽1.1，所述钻圈1与底脚2安装配合，并且通过螺钉连接固定，所述底脚2的数量为两个或者两个以上，并且底脚2与地面的投影面超出钻圈1竖直状态与地面投影面。

所述的钻圈1有圆弧模块拼接而成，所述的圆弧模块的两端分别设有榫头2和卯眼1.1，所述圆弧模块之间通过榫头2和卯眼1.1卡接，所述榫头2和卯眼1.1相对应位置设有螺纹孔，所述榫头2和卯眼1.1通过螺钉连接固定。

所述的底脚2上还设有加重块，所述的爬行隧道玩具钻洞的重心位于底脚2最高高度之下。

所述的钻圈1为圆形或者椭圆形。

所述钻圈1和底脚2均为橡胶材料制成。

所述的底脚2横截面面积从上至下逐渐增大，且增大的速率逐渐增大。

本实用新型的有益效果：1.本实用新型结构简单，制造成本低；2.本实用新型结构牢固，稳定性高。
