一种健身器材的制作方法

本发明是一种轻便、安全、简单、易用的气压式单向可调力量大小的健身器材，需特别说明的是，本发明的构成由自行车打气筒简单改造而来，应可以看作是打气筒技术的一种延伸应用。

背景技术：

现在市场上主要的小型健身器材主要是绕弯巨型弹簧的臂力器。不足之处在于力度无法调节，使用时动作单一，功能少，重要的是其安全性很低，弹簧在被绕弯后自有的反弹力容易失控造成损伤，甚至打向头部造成较严重的伤害。还有哑铃，耗费较多的金属资源，价格也比较贵，沉重而不便携，调节重量比较麻烦，安全性也不高，可能会被砸伤，锻炼胸肌时需要与仰卧板配合使用。

技术实现要素：

针对现有小型扩胸臂力锻炼器材缺乏安全、功能单一等缺点，本发明利用单向压缩空气去除了反弹力的安全隐患，增加实现了腹肌及手臂更多肌群的锻炼，还可以做成宝剑的样子，美观实用。

本发明所采用的技术方案是：由气筒、活塞、密封组件组成密闭气室，且该密闭气室设置有单向进气阀和可调限压排气阀来分别控制气流的方向和调节作用力的大小。或者可以简单理解为在自行车打气筒的气嘴上连接一个可调限压排气阀。

本发明的有益效果是：使人们锻炼更安全，增加实现了对腹肌及手臂更多肌群的锻炼的多功能性，锻炼力量可以无级调节，简单，美观，易用，便携。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明一种实施例的结构示意图。

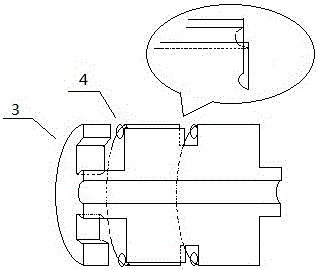

图2是活塞的剖面构造图。

图3是单向进气阀打开时的气流路径图。

具体实施方式

图1所示为本发明的其中一种可行的实施例的结构示意图，其基本构成包括气筒1、塑胶把手2、活塞3、密封圈4、活塞杆5、限位胶圈6、手柄7、节流圆片8、限压弹簧9、调节螺栓10、脚踩底座11，其中活塞3的外直径稍小于气筒1的内直径，气流可以直接通过活塞3的外壁与气筒1的内壁之间的间隙；可调限压排气阀由手柄7、节流圆片8、限压弹簧9和调节螺栓10这四个部件构成，调节螺栓10内有气流通道；限位胶圈6固定连接于气筒1，可限制活塞杆5运动时的摆幅。如图2所示，活塞3上有两个安装密封圈4的槽体，两槽体之间及左侧槽体与气室之间都有气流通道，槽体的宽度稍大于密封圈4的厚度。使活塞3位于气筒1内最左侧，慢慢地将活塞3向右拉，此时，在气流的压力下，（两侧的）密封圈4紧贴所在槽体左侧与气筒壁，外部气流通过活塞3外壁与气筒1内壁之间的间隙进入到右侧槽体，进而通过两个槽体之间的气流通道进入左侧槽体，同样通过左侧槽体与气室之间的通道后进入气室，其整个过程就是单向进气阀开启进气的过程。若活塞3向左运动，气流由气室向外部流动，气流的压力使密封圈4紧贴槽体右侧与气筒壁，两个槽体中间的气流通道就被密封圈4封住了，气流无法通过两道密封圈4，即单向进气阀关闭的过程，而气流则通过活塞3、活塞杆5、手柄7三个部件的中心中空管道到达可调限压排气阀，达到预设压力后顶开节流圆片8，气流随作用力的运动慢慢排出。完成此行程需要花费预设的力量，从而达到锻炼的目的。若只使用除脚踩底座11外的主体部分，则仅适合锻炼上肢肌群与扩胸，而将手柄7锁入脚踩底座11后，则可以用站立姿势锻炼腹部肌肉。

在活塞压缩空气的行程中，由于空气的可压缩属性，造成需要压缩一段距离后才能达到预设的压力，如果这段距离过长就会影响锻炼，根据理想气体状态方程可以得出，不管活塞直径有多大，活塞压缩空气一定距离后的气体压强是一定的，再根据压强公式，增大活塞的直径，可以在该距离处即该气体压强处得到更大的作用力，从而用更短的压缩距离达到预设的压力。

此外需要特别说明的是图1、图2、图3大体是依据现市场上常见的打气筒结构而绘制的，相应的改变是打气筒的底座变成了手柄7及其上的可调限压排气阀，增加了塑胶把手2、脚踩底座11，为了绘图简单省略了打气筒活塞内部气流通道的一个单向阀，此单向阀同样可增强本发明的性能。鉴于本发明与打气筒的高度相似性，本发明主张将打气筒的现有技术应同样视为本发明的现有技术。

以上所述仅为本发明的一种实施例，凡依本发明申请专利范围所作的均等变化与修饰，皆应属本发明的涵盖范围。
