麻将机的支撑脚安装结构以及麻将机的制作方法

本发明涉及文化娱乐用品，具体涉及麻将机的支撑脚安装结构以及麻将机。

背景技术：

麻将机作为人们广泛应用的一种文化娱乐用品，不仅给人们带来了娱乐和休闲，而且锻炼了人们的脑、眼、手，有益人们身体健康。

为了便于运输，麻将机的支撑架都会设置成可拆卸结构，且在到达用户时，需要用户自行安装，现有麻将机支撑脚安装较为繁琐，每个支撑脚均需要多个螺丝与麻将机主体的立柱进行固定。

技术实现要素：

本发明针对上述问题，提出了能够快速安装的麻将机的支撑脚安装结构以及麻将机。

本发明采取的技术方案如下：

一种麻将机的支撑脚安装结构，包括麻将机主体以及支撑脚，所述支撑脚上部具有连接件，支撑脚通过连接件安装在麻将机主体上，所述连接件固定在支撑脚上或者所述连接件与支撑脚一体成型；

连接件和麻将机主体之间通过限位结构连接，所述限位机构包括相互配合的限位孔和限位钩，所述限位钩穿过限位孔后，限位钩相对于限位孔移动，限位钩卡设在限位孔的侧壁上。

麻将机主机重量大，在其重力作用下，限位钩能够相对于限位孔移动，从而限位钩能够卡设在限位孔的侧壁上，此状态下，水平移动支撑脚并不能使连接件脱离麻将机主体。本申请的支撑脚安装结构通过限位孔和限位钩的配合，能够实现快速的配合，安装拆卸方便，而且在麻将机主体重量的作用下，限位孔和限位钩配合可靠。

可选的，所述麻将机主体包括底板以及固定在底板上的立柱，所述限位钩设置在连接件上，所述限位孔设置在立柱上，所述限位钩包括向上弯折的限位部。

可选的，所述麻将机主体包括底板以及固定在底板上的立柱，所述限位钩设置在立柱上，所述限位孔设置在连接件上，所述限位钩包括向下弯折的限位部。

可选的，所述限位部为l型板或v型板。

l型板或v型板结构使得限位部能够较好的卡设在限位孔的侧壁上。

可选的，所述底板包括多个直角，所述立柱设置在底板的直角上，立柱包括两个相互垂直的第一侧壁，所述连接件包括连接槽，所述连接槽包括两个相互垂直的第二侧壁，所述连接槽与立柱配合，连接槽的两个第二侧壁分别与对应的第一侧壁配合，第一侧壁和第二侧壁通过至少一个所述限位结构相互连接。

两个直角侧壁的配合，能够有效防止支撑脚相对立柱转动，两者配合可靠；立柱设置在底板的直角上，且立柱包括两个相互垂直的第一侧壁，这种结构使立柱能够对于其上方的面板进行有效的保护，相对于现有w型立柱而言，能够有效防护面板的四个角，防止面板的四个角磕坏。

可选的，所述立柱的下部具有向内弯折的翻边，所述立柱的第一侧壁与底板对应的直角侧壁抵靠，所述翻边与底板的下表面抵靠，所述翻边通过紧固件与底板连接。

这种结构形式立柱与底板连接更加可靠，受力效果更好。

可选的，所述连接件还包括设置在连接槽下部的支撑板，所述支撑板与底板直角的下部配合。

通过设置支撑板，能够增加受力面积，使得支撑脚能够有效的对麻将机主体进行支撑。

可选的，所述支撑板通过紧固件与所述支撑板连接。

支撑板通过紧固件与所述支撑板连接，能够进一步将连接件与底板固定住，即使抬动麻将机，限位结构也不会失效。

可选的，所述立柱的下部具有向内弯折的翻边，所述立柱的第一侧壁与底板对应的直角侧壁抵靠，所述翻边与底板的下表面抵靠，所述翻边通过紧固件与底板连接；所述支撑板与所述翻边抵靠，翻边位于底板和支撑板之间，支撑板通过紧固件与翻边和底板连接。

本申请还公开了一种麻将机，包括上文所述的麻将机的支撑脚安装结构。

可选的，所述底板为矩形底板，所述立柱有4个，分别设置在底板的四个角上，相邻两个立柱之间安装有加强条，所述立柱的内侧壁上具有定位板，所述加强条的下表面与定位板抵靠。

通过设置加强条能够加强四个立柱的强度，通过设置定位板能够对加强条进行定位，加强条不仅安装较为方便，且受力也更好。

本发明的有益效果是：麻将机主机重量大，在其重力作用下，限位钩能够相对于限位孔移动，从而限位钩能够卡设在限位孔的侧壁上，此状态下，水平移动支撑脚并不能使连接件脱离麻将机主体。本申请的支撑脚安装结构通过限位孔和限位钩的配合，能够实现快速的配合，安装拆卸方便，而且在麻将机主体重量的作用下，限位孔和限位钩配合可靠。

附图说明：

图1是实施例1支撑脚安装结构的结构示意图；

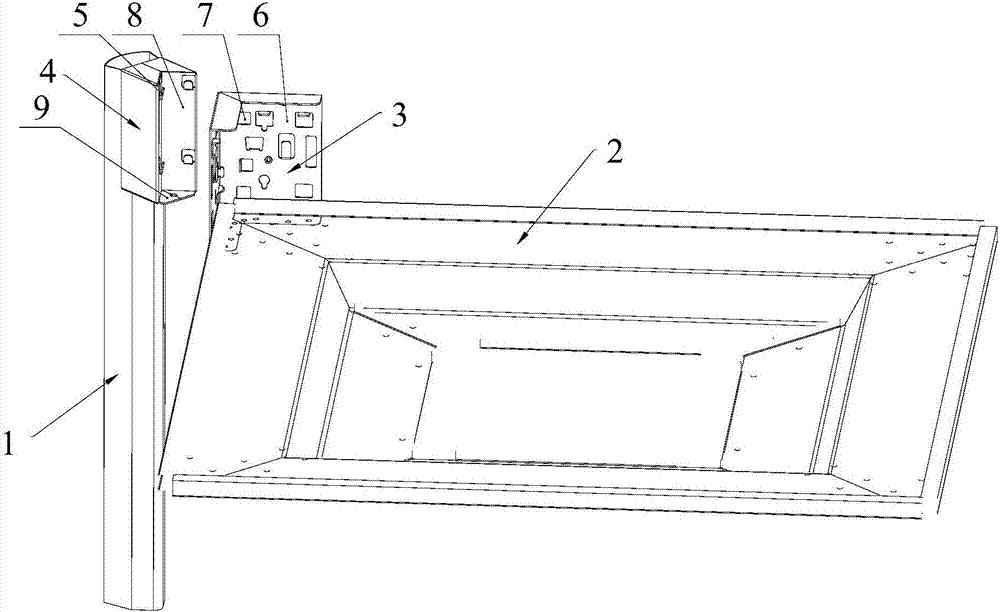

图2是实施例1支撑脚安装结构在支撑脚与立柱分离状态下的结构示意图；

图3是实施例1支撑脚安装结构在支撑脚与立柱分离状态下的另视角下的结构示意图；

图4是图1安装有面板后的示意图；

图5是实施例2边框安装结构的结构示意图；

图6是实施例2边框安装结构的爆炸图。

图中各附图标记为：

1、支撑脚；2、底板；3、立柱；4、连接件；5、限位钩；6、第一侧壁；7、限位孔；8、第二侧壁；9、支撑板；10、直角；11、翻边；12、边框组件；13、面板；14、导向件；15、固定件；16、限位件；17、锁紧件；18、限位槽；19、连接板；20、加强条；21、导向孔；22、通孔；23、定位板；24、限位部。

具体实施方式：

下面结合各附图，对本发明做详细描述。

实施例1

如图1、2和3所示，一种麻将机的支撑脚安装结构，包括麻将机主体以及支撑脚1，支撑脚1上部具有连接件4，支撑脚1通过连接件4安装在麻将机主体上，连接件4固定在支撑脚1上或者连接件4与支撑脚1一体成型；

连接件4和麻将机主体之间通过限位结构连接，限位机构包括相互配合的限位孔7和限位钩5，限位钩5穿过限位孔7后，限位钩5相对于限位孔7移动，限位钩5卡设在限位孔7的侧壁上。

麻将机主机重量大，在其重力作用下，限位钩5能够相对于限位孔7移动，从而限位钩5能够卡设在限位孔7的侧壁上，此状态下，水平移动支撑脚1并不能使连接件4脱离麻将机主体。本申请的支撑脚安装结构通过限位孔7和限位钩5的配合，能够实现快速的配合，安装拆卸方便，而且在麻将机主体重量的作用下，限位孔7和限位钩5配合可靠。

于本实施例中，麻将机主体包括底板2以及固定在底板2上的立柱3，限位钩5设置在连接件4上，限位孔7设置在立柱3上，限位钩5包括向上弯折的限位部24。

如图3所示，于本实施例中，麻将机主体包括底板2以及固定在底板2上的立柱3，限位钩5设置在立柱3上，限位孔7设置在连接件4上，限位钩5包括向下弯折的限位部24。于本实施例中，限位部24为l型板或v型板。l型板或v型板结构使得限位部24能够较好的卡设在限位孔7的侧壁上。

如图3所示，于本实施例中，底板2包括多个直角10，立柱3设置在底板2的直角10上，立柱3包括两个相互垂直的第一侧壁6，连接件4包括连接槽，连接槽包括两个相互垂直的第二侧壁8，连接槽与立柱3配合，连接槽的两个第二侧壁8分别与对应的第一侧壁6配合，第一侧壁6和第二侧壁8通过至少一个限位结构相互连接。两个直角侧壁的配合，能够有效防止支撑脚1相对立柱3转动，两者配合可靠；立柱3设置在底板2的直角10上，且立柱3包括两个相互垂直的第一侧壁6，如图4所示，这种结构使立柱3能够对于其上方的面板13进行有效的保护，相对于现有w型立柱3而言，能够有效防护面板13的四个角，防止面板13的四个角磕坏。

如图3所示，于本实施例中，连接件4还包括设置在连接槽下部的支撑板9，支撑板9与底板2直角10的下部配合。通过设置支撑板9，能够增加受力面积，使得支撑脚1能够有效的对麻将机主体进行支撑。

如图3所示，于本实施例中，立柱3的下部具有向内弯折的翻边11，立柱3的第一侧壁6与底板2对应的直角侧壁抵靠，翻边11与底板2的下表面抵靠，翻边11通过紧固件与底板2连接；支撑板9与翻边11抵靠，翻边11位于底板2和支撑板9之间，支撑板9通过紧固件与翻边11和底板2连接。实际运用时，立柱3的翻边11可以固定在底板2的上部，此时支撑板9与底板2的下部抵靠，并可以通过紧固件与底板2连接。

实施例2

如图5和6所示，一种麻将机的边框安装结构，包括底板2和边框组件12，底板2上固定有立柱3，立柱3上具有通孔22，边框组件12包括用于伸入通孔22的固定件15，立柱3上还设有与固定件15配合，用于将固定件15锁紧在立柱3内侧的锁紧组件；

固定件15具有限位槽18，锁紧组件包括活动设置在立柱3内侧的锁紧件17，锁紧组件与固定件15配合时，锁紧件17运动至限位槽18上，防止固定件15脱离立柱3。

固定件15具有限位槽18，使得锁紧件17活动至限位槽18上就能阻止固定件15移出，而在拆卸时，只需要移动锁紧件17，使锁紧件17不再与限位槽18配合，固定件15可以通过从立柱3上移出，实现快速拆卸操作。本申请的边框安装结构相对于直接用螺丝直接固定在立柱3上而言，大大增加了安装的便捷性。

于本实施例中，锁紧件17转动安装在立柱3上，立柱3的内侧壁上具有限位件16，限位件16与锁紧件17配合，用于限定锁紧件17的转动角度。于本实施例中，限位件16为限位柱或者l型的限位板。实际运用时锁紧件17为活动设置在立柱3内侧的活动销。

于本实施例中，边框组件12和立柱3之间具有导向结构，导向结构包括设置在边框组件12上的导向件14以及设置在立柱3上的导向孔21。通过设置导向结构能够方便固定件15找准通孔22，且也能够增加边框组件12与立柱3的受力效果。

于本实施例中，导向件14和固定件15均设置在连接板19上，连接板19固定在边框组件12上。导向件14和固定件15集成在连接板19上，这种结构方便加工和安装。

实施例3

本实施例的麻将机包括实施例1的支撑脚安装结构和实施例2的边框安装结构。

如图4和5所示，于本实施例中，底板2为矩形底板，立柱3有4个，分别设置在底板2的四个角上，相邻两个立柱3之间安装有加强条20，立柱3的内侧壁上具有定位板23，加强条20的下表面与定位板23抵靠。通过设置加强条20能够加强四个立柱3的强度，通过设置定位板23能够对加强条20进行定位，加强条20不仅安装较为方便，且受力也更好。

以上所述仅为本发明的优选实施例，并非因此即限制本发明的专利保护范围，凡是运用本发明说明书及附图内容所作的等效结构变换，直接或间接运用在其他相关的技术领域，均同理包括在本发明的保护范围内。
