一种带有保护功能的简易式滑板的制作方法

本发明涉及生活玩具、滑板结构技术领域，尤其涉及一种带有保护功能的简易式滑板。

背景技术：

滑板是一种常见的运动器材，滑板以其极快的速度和超炫的外形受到很多年轻人的喜爱。

本发明人在较长时间使用滑板所得的滑板使用过程中所存在的问题：

1、滑板的底部的前后两端弧形边缘处及易于地面相摩擦而导致该两处被摩擦损坏严重，影响滑板的使用；

2、滑板的表面多为木板或是复合板制成，表面比较光滑，摩擦力较小，在使用过程中脚踏板面与使用者脚底部的摩擦力较小，踩上去容易打滑。

于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种带有保护功能的简易式滑板，以期达到更具有更加实用价值性的目的。

技术实现要素：

本发明的目的在于提供一种带有保护功能的简易式滑板，以解决上述背景技术中提出的滑板的底部的前后两端弧形边缘处及易于地面相摩擦而导致该两处被摩擦损坏严重，影响滑板的使用；滑板的表面多为木板或是复合板制成，表面比较光滑，摩擦力较小，在使用过程中脚踏板面与使用者脚底部的摩擦力较小，踩上去容易打滑的问题。

本发明带有保护功能的简易式滑板的目的与功效，由以下具体技术手段所达成：

一种带有保护功能的简易式滑板，其中，该带有保护功能的简易式滑板包括有：

滑板本体、倒齿状凸起、倾斜安装块、滑轮、纤维型摩擦块、凹槽和转动槽；

所述滑板本体底部前后两端外壁均开设有凹槽，且两处凹槽内均设置有纤维型摩擦块；所述滑板本体顶部设置有若干倒齿状凸起；所述滑板本体底部左右两侧均设置有倾斜安装块，且倾斜安装块侧边均分别开设有五处转动槽；所述滑板本体底部左右两侧所设置的倾斜安装块侧边分别所开设的五处转动槽内均转动连接有滑轮。

进一步的，所述凹槽的厚度为滑板本体滑板处总厚度的四分之一，所述纤维型摩擦块的大小与凹槽所开设的大小相一致。

进一步的，所述滑板本体上所设置的若干倒齿状凸起以滑板本体的横向中心线位置呈两组朝向相反的倒齿状凸起组，所述滑板本体横向中心线顶部前端所设置的若干倒齿状凸起组呈向后朝向结构，所述滑板本体横向中心线顶部后端所设置的若干倒齿状凸起组呈向前朝向结构。

进一步的，所述倾斜安装块与滑板本体呈35度倾斜安装方式。

与现有结构相较之下，本发明具有如下优点：

1.本发明滑板最易被磨损的前后弧形边缘处底部均设置有纤维型摩擦块，通过设置纤维型摩擦块增加前后弧形边缘处底部与地面的摩擦力，可快速的进行停止操作，且也可保证滑板的使用质量，且凹槽的厚度为滑板本体滑板处总厚度的四分之一，使该设计并不会对滑板的整体承载强度造成破坏，保证滑板的承载强度及使用质量。

2.本发明滑板底部左右两侧均设置有呈35度倾斜安装方式的倾斜安装块，且滑板底部左右两侧所安装的倾斜安装块侧边所开设的五处转动槽内均转动连接有滑轮，便于初学者在学习滑板过程中如果发生倾斜歪倒，其一侧滑轮起到支撑作用，防止滑板的一侧直接倾斜与地面相接触造成滑板直接停止而导致学习者因惯性直接向前摔倒对人体造成伤害。

3.本发明滑板本体顶部设置有若干倒齿状凸起，且滑板本体上所设置的若干倒齿状凸起以滑板本体的横向中心线位置呈两组朝向相反的倒齿状凸起组，所述滑板本体横向中心线顶部前端所设置的若干倒齿状凸起组呈向后朝向结构，所述滑板本体横向中心线顶部后端所设置的若干倒齿状凸起组呈向前朝向结构，便于使用者不同的方向使用该滑板时，其前后端面设置的若干倒齿状凸起组均可起到阻力摩擦作用，有效的解决以往因滑板顶部有油、水等液体容易造成使用者在使用滑板过程中脚部与滑板顶部突然失去摩擦力而导致使用者从滑板上跌落对人体造成伤害的问题。

附图说明

图1为本发明轴视结构示意图；

图2为本发明右视结构示意图；

图3为本发明倒齿状凸起局部放大结构示意图；

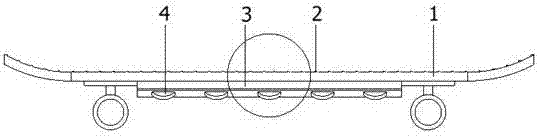

图4为本发明主视结构示意图；

图5为本发明仰轴视结构示意图；

图6为本发明滑板本体前后所开设凹槽结构示意图；

图7为本发明俯视结构示意图；

图8为本发明滑轮剖视结构示意图；

图9为本发明转动槽剖视结构示意图。

图中：1、滑板本体，2、倒齿状凸起，3、倾斜安装块，4、滑轮，5、纤维型摩擦块，6、凹槽，7、转动槽。

具体实施方式

下面，将详细说明本发明的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明，但应当理解该描述并非要把本发明限制于该示例性的实施例。相反，本发明将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本发明的精神和范围内。

参见图1至附图9，一种带有保护功能的简易式滑板，包括有：

滑板本体1、倒齿状凸起2、倾斜安装块3、滑轮4、纤维型摩擦块5、凹槽6和转动槽7；

滑板本体1底部前后两端外壁均开设有凹槽6，且两处凹槽6内均设置有纤维型摩擦块5；滑板本体1顶部设置有若干倒齿状凸起2；滑板本体1底部左右两侧均设置有倾斜安装块3，且倾斜安装块3侧边均分别开设有五处转动槽7；滑板本体1底部左右两侧所设置的倾斜安装块3侧边分别所开设的五处转动槽7内均转动连接有滑轮4。

如上述所述的带有保护功能的简易式滑板的较佳实施例，其中，凹槽6的厚度为滑板本体1滑板处总厚度的四分之一，纤维型摩擦块5的大小与凹槽6所开设的大小相一致，使该设计并不会对滑板本体1的整体承载强度造成破坏，保证滑板本体1的承载强度及使用质量。

如上述所述的带有保护功能的简易式滑板的较佳实施例，其中，滑板本体1上所设置的若干倒齿状凸起2以滑板本体1的横向中心线位置呈两组朝向相反的倒齿状凸起2组，滑板本体1横向中心线顶部前端所设置的若干倒齿状凸起2组呈向后朝向结构，滑板本体1横向中心线顶部后端所设置的若干倒齿状凸起2组呈向前朝向结构，便于使用者不同的方向使用该滑板时，其前后端面设置的若干倒齿状凸起组均可起到阻力摩擦作用；

如上述所述的带有保护功能的简易式滑板的较佳实施例，其中，倾斜安装块3与滑板本体1呈35度倾斜安装方式，且滑板本体1底部左右两侧所安装的倾斜安装块3侧边所开设的五处转动槽7内均转动连接有滑轮4，在使用时起到隐形的支撑作用。

本实施例的工作原理：

滑板本体1底部前后两端外壁均开设有凹槽6，且两处凹槽6内均设置有纤维型摩擦块5，通过设置纤维型摩擦块5增加前后弧形边缘处底部与地面的摩擦力，可快速的进行停止操作，且也可保证滑板本体1的使用质量，滑板本体1底部左右两侧均设置有呈35度倾斜安装方式的倾斜安装块3，且滑板本体1底部左右两侧所安装的倾斜安装块3侧边所开设的五处转动槽7内均转动连接有滑轮4，在使用时起到隐形的支撑作用，当使用者在使用滑板过程中如果发生倾斜歪倒，其一侧滑轮4起到支撑作用，防止滑板的一侧直接倾斜与地面相接触造成滑板直接停止而导致学习者因惯性直接向前摔倒对人体造成伤害，滑板本体1顶部设置有若干倒齿状凸起2，且滑板本体1上所设置的若干倒齿状凸起2以滑板本体1的横向中心线位置呈两组朝向相反的倒齿状凸起2组，滑板本体1横向中心线顶部前端所设置的若干倒齿状凸起2组呈向后朝向结构，滑板本体1横向中心线顶部后端所设置的若干倒齿状凸起2组呈向前朝向结构，便于使用者不同的方向使用该滑板时，其前后端面设置的若干倒齿状凸起2组均可起到阻力摩擦作用。

需要说明的是，本发明使用到的标准零件均可以从市场上购买，异形件根据说明书的和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中，常规的型号，发明人在此不再详述。

综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
