一种羽毛整理机的整理方法与流程

本发明涉及一种羽毛整理机的整理方法。

背景技术：

在竞技体育中，羽毛球运动是一项普及面广、群众基础良好的体育运动项目。该项目对场地、环境和玩家要求较低，适用范围广、适应能力强，适合大多数人群锻炼使用，因此，受到广大群众的热爱和喜欢。

作为羽毛球运动的必需品——羽毛球，是该项运动的消耗品，每年消耗量巨大。羽毛球主要是由球头和16根羽毛配合扎线及粘合而成，制作工艺流程大致分为选毛、制作球头、植毛、注胶、扎线、滚胶、测试等几大环节。其中，选毛占据了整个羽毛球生产工作量的50％以上。在生产过程中，由于羽毛是取自禽类，乃天然所生，每根羽毛必然存在不同的外形、重量，所以，羽毛球生产虽有几十年历史，但选毛和送料过程仍以手工为主，以人手操作的方式将每一根毛片逐一放置在羽毛球生产设备上，至今都无法实现毛片自动选料和送料，大大影响了羽毛球的加工效率和加工成本，费时、费力，并容易造成生产事故，影响劳动者身体健康。而羽毛选料的统一和稳定，是羽毛球加工质量的保障，其不仅直接影响羽毛球的击打效果，更会间接影响到此项运动的开展和普及。故，开发羽毛整理机的整理方法，解放劳动力的同时提高生产效率和生产质量，就成为羽毛球加工企业的当务之急。

如专利cn201210138664.5公开的羽毛球毛片自动送料方法及设备，其结构复杂，耗能高。如专利cn201210057704公开的一种羽毛球毛片自动翻正送毛装置，其结构也非常复杂，而且效率不高。

技术实现要素：

本发明需要解决的问题是针对上述现有技术的不足，而提供一种羽毛整理机的整理方法。

为解决上述技术问题，本发明采用的技术方案是：

一种羽毛整理机的整理方法，包括以下步骤：

（1）组装羽毛整理机，羽毛整理机包括进料装置、旋转轮、整理仓和接料桶，整理仓呈锥形，小端朝下；旋转轮呈锥形，小端朝上；旋转轮通过转轴固定在整理仓上方，转轴由电机驱动，旋转轮的圆周面上设有静电吸附层，静电吸附层与静电发生器连接，进料装置呈双曲线型，罩于旋转轮上，进料装置的下开口高于旋转轮的上沿，整理仓中上部的内壁上活动连接整理盒，整理盒至少包括两个整理格，整理仓的下开口衔接接料桶；

（2）打开电机和静电发生器，旋转轮开始旋转且，其圆周面上的静电吸附层带上静电，通过进料装置投入羽毛，羽毛经进料装置的下开口接触旋转轮的静电吸附层，部分羽毛被静电吸附层吸住，其余部分从整理仓的下开口落入接料桶内；

（3）旋转中的旋转轮利用离心力将羽毛甩出，羽毛梗朝下的羽毛被投入整理格内，毛片部朝下的羽毛从整理仓的下开口落入接料桶内；

（4）关闭电机和静电发生器，停止投料，将整理盒拆下，取下整理好的羽毛；

（5）重复步骤（2）-（4），接料桶内的羽毛可继续投入进料装置中。

整理盒均布于整理仓中上部的内壁。

转轴上套装一个保护罩。

整理仓内壁的中上部与竖直方向的夹角大于45°。

旋转轮的下沿高于整理盒的下沿。

与现有技术相比，本发明的有益效果是：羽毛经进料装置的下开口接触旋转轮的静电吸附层，部分羽毛被静电吸附层吸住，其余部分从整理仓的下开口落入接料桶内；旋转中的旋转轮利用离心力将羽毛甩出，羽毛梗朝下的羽毛被投入整理格内，毛片部朝下的羽毛从整理仓的下开口落入接料桶内；接料桶内的羽毛可继续投入进料装置中，可以快速将杂乱的羽毛整理成羽毛梗朝下，方便下一步操作，整理效率高，设备结构简单，易于维护。

附图说明

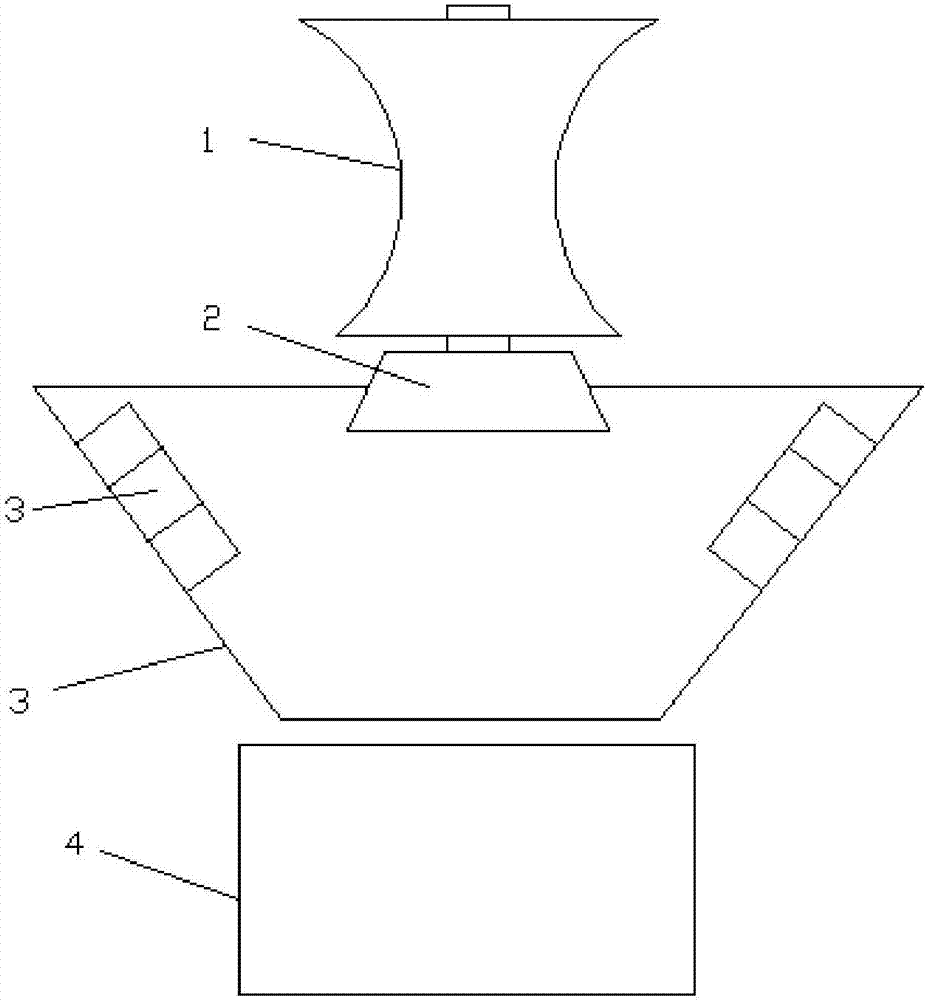

图1是本发明的羽毛整理机的整理方法的结构示意图；

其中，1-进料装置，2-旋转轮，3-整理仓，4-接料桶。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1所示，一种羽毛整理机的整理方法，包括以下步骤：

（1）组装羽毛整理机，羽毛整理机包括进料装置、旋转轮、整理仓和接料桶，整理仓呈锥形，小端朝下；旋转轮呈锥形，小端朝上；旋转轮通过转轴固定在整理仓上方，转轴由电机驱动，旋转轮的圆周面上设有静电吸附层，静电吸附层与静电发生器连接，进料装置呈双曲线型，罩于旋转轮上，进料装置的下开口高于旋转轮的上沿，整理仓中上部的内壁上活动连接整理盒，整理盒至少包括两个整理格，整理仓的下开口衔接接料桶；

（2）打开电机和静电发生器，旋转轮开始旋转且，其圆周面上的静电吸附层带上静电，通过进料装置投入羽毛，羽毛经进料装置的下开口接触旋转轮的静电吸附层，部分羽毛被静电吸附层吸住，其余部分从整理仓的下开口落入接料桶内；

（3）旋转中的旋转轮利用离心力将羽毛甩出，羽毛梗朝下的羽毛被投入整理格内，毛片部朝下的羽毛从整理仓的下开口落入接料桶内；

（4）关闭电机和静电发生器，停止投料，将整理盒拆下，取下整理好的羽毛；

（5）重复步骤（2）-（4），接料桶内的羽毛可继续投入进料装置中。

整理盒均布于整理仓中上部的内壁。

转轴上套装一个保护罩。

整理仓内壁的中上部与竖直方向的夹角大于45°。

旋转轮的下沿高于整理盒的下沿。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。

技术特征：

技术总结
本发明公开了一种羽毛整理机的整理方法，包括以下步骤：组装羽毛整理机、进料和整理，羽毛整理机包括进料装置、旋转轮、整理仓和接料桶，整理仓呈锥形，小端朝下；旋转轮呈锥形，小端朝上；旋转轮通过转轴固定在整理仓上方，转轴由电机驱动，旋转轮的圆周面上设有静电吸附层，静电吸附层与静电发生器连接，进料装置呈双曲线型，罩于旋转轮上，进料装置的下开口高于旋转轮的上沿，整理仓中上部的内壁上活动连接整理盒，整理盒至少包括两个整理格，整理仓的下开口衔接接料桶。与现有技术相比，本发明的有益效果是：可以快速将杂乱的羽毛整理成羽毛梗朝下，方便下一步操作，整理效率高，设备结构简单，易于维护。

技术研发人员：陈道根
受保护的技术使用者：句容晨阳体育用品有限公司
技术研发日：2017.05.31
技术公布日：2017.10.10
