一种可收纳物品的智能玩具狗的制作方法

本发明涉及智能玩具技术领域，具体是涉及一种可收纳物品的智能玩具狗。

背景技术：

玩具动作人偶已经变得非常流行并且在玩具业中对于儿童和成人来说是众所周知的游戏选择。主要针对年轻男孩和收集者，这些玩具人偶通常复制男性导向的英雄，坏人，等等。最常见的主题包括摔跤选手，军人，动画片角色，战士，或超级英雄。此外，逼真元件的增加，包括细节的雕刻和服装，还进一步增强这些玩具动作人偶的可玩性和收集性。

常见的智能玩具有机器人、智能车和及其动物等，由于机器人能够模仿人的肢体动作，广受孩童的喜爱。而现在孩童的玩具较多，尤其是当带着孩子出去玩的时候，需要带的小孩物品太多，让家长无从收起，增加了家长收纳的负担。

技术实现要素：

本发明的目的在于针对现有技术中的不足，而提供一种一种可收纳物品的智能玩具狗。

本发明的目的提供一下技术方案实现：一种可收纳物品的智能玩具狗，包括狗的头部、脖子、身体、前腿、后腿和尾巴，所述身体的内部装有单片机，所述单片机分别与狗的头部、脖子、身体、前腿、后腿和尾巴通讯连接；所述单片机与安装在身体内部的电池连接；

所述身体的背部设有收纳盒，所述收纳盒包括盒体和盒盖，所述盒体由底面体和第一侧面体、第二侧面体和前后壁形成，所述盒体将智能玩具狗体内的接线隐藏；所述盒盖的顶端与第一侧面体的右端可转动连接；所述第二侧面体与盒盖之间安装有一锁扣，所述锁扣包括由第一横片和第二横片构成的“u”型槽，所述第二横片的长度为第一横片的四分之一；所述第二横片的端口处设有竖片，所述竖片设置在与第一横片的反方向；所述竖片上有凸起；所述竖片的尾端向外翘起；所述第一横片固定在盒盖的外表面；

所述第二侧面体开设有槽孔，其大小、位置正好与竖上的凸起相对应，当盒盖盖合时，凸起落入槽孔中。

进一步地，所述尾巴固定安装在“u”型槽的末端，所述盒盖为狗的背部。

进一步地，所述狗的前腿、后腿通过铰链连接于身体上，其特征在于，所述铰链连接包括固定在身体上的基座、卡扣和固定把手，所述卡扣固定连接在基座上，所述卡扣与固定把手通过基座连接；所述基座还包括夹板，所述夹板的一端设有插头；所述夹板的另一端设有圆形卡箍；

所述卡扣的一侧设有支撑体，另一侧设有“u”形槽孔，所述“u”形槽孔的两侧均设有通孔，支撑体正好放置在圆形卡箍内，插头穿过通孔；

固定把手的一端设有固定板，所述固定把手的另一端设有插板；所述插板的中间位置设有插孔，其直径大小与所述通孔一致，所述具有插板的一端固定在“u”形槽孔内，插头依次穿过通孔、插孔和通孔；所述固定板固定在前腿和后腿上。

进一步地，所述身体的内部还设有与单片机通讯连接的用于语音互动的语音模块和用于信息传递的通讯模块。

进一步地，所述身体的内部还设有与单片机通讯连接的用于获取表情的摄像模块，所述摄像模块还与摄像头通讯连接，所述摄像头安装在玩具狗头部的眼睛内。

进一步地，所述语音模块还与语音播放器通讯连接，所述语音播放器安装在玩具狗的头部的嘴巴处。

进一步地，所述玩具狗的脖子的内部还设有用于播放视频和图片的投影模块，所述投影模块与单片机通讯连接。

进一步地，所述投影模块与微型显示屏通讯连接，所述微型显示屏安装在玩具狗脖子的前面。

本发明的有益效果：

本发明在智能玩具狗的背上上设置收纳装置，可放些细小物品，减轻了父母出门需为小孩带多种物品而无处放置的烦恼；采用锁扣的盒体结构，动作方便、省力，小孩也可自行操作。

附图说明

图1为本发明的智能玩具狗的结构示意图；

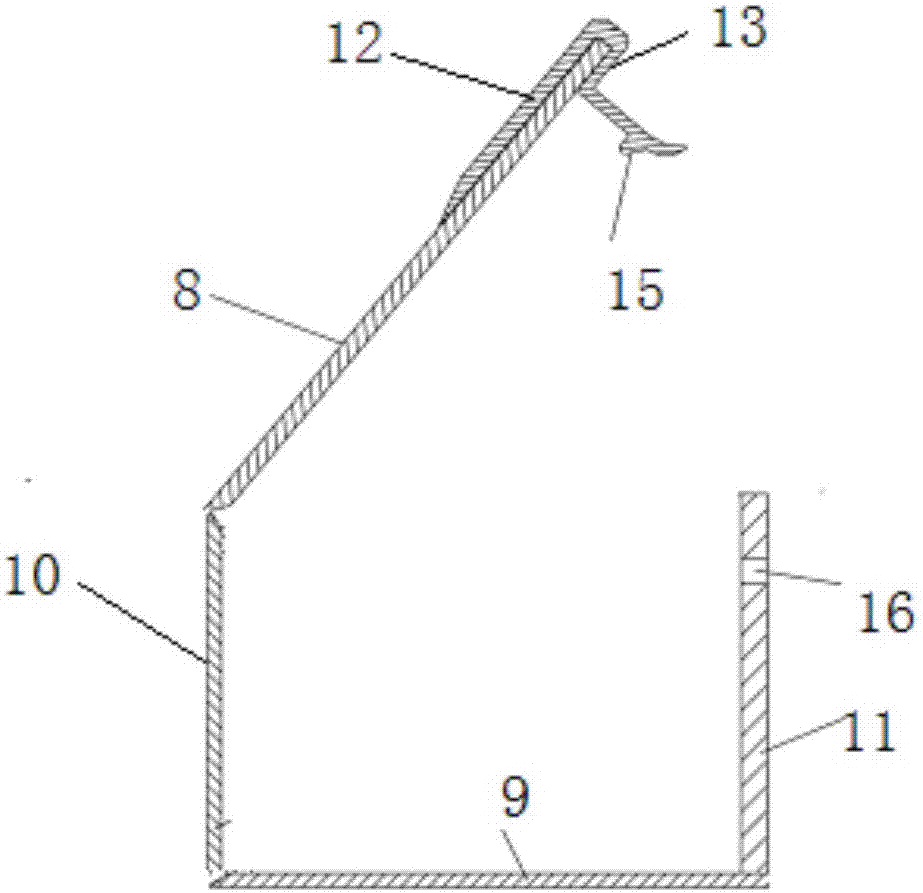

图2是本发明的收纳盒的使用状态图；

图3是本发明的锁扣的结构图。

图1至图3的各标注：1头部，2脖子，3身体，4前腿，5后腿，6尾巴，7收纳盒，8盒盖，9底面体，10第一侧面体，11第二侧面体，12第一横片，13第二横片，14竖片，15凸起，16槽孔。

具体实施方式

下面结合附图对本发明进行详细阐述，以使本发明的优点和特征更能易于被本领域的技术人员理解。

如图1所示，一种可收纳物品的智能玩具狗，包括狗的头部1、脖子2、身体3、前腿4、后腿5和尾巴6，所述身体3的内部装有单片机，所述单片机分别与狗的头部1、脖子2、身体3、前腿4、后腿5和尾巴6，通讯连接；所述单片机与安装在身体3内部的电池连接；

所述身体3的背部设有收纳盒7，所述收纳盒7包括盒体和盒盖8，所述盒体由底面体9和第一侧面体10、第二侧面体11和前后壁形成，所述盒体将智能玩具狗体内的接线隐藏；所述盒盖8的顶端与第一侧面体10的右端可转动连接；所述第二侧面体11与盒盖8之间安装有一锁扣，所述锁扣包括由第一横片12和第二横片13构成的“u”型槽，所述第二横片13的长度为第一横片12的四分之一；所述第二横片12的端口处设有竖片14，所述竖片14设置在与第一横片12的反方向；所述竖片14上有凸起15；所述竖片14的尾端向外翘起；所述第一横片12固定在盒盖8的外表面；

所述第二侧面体11开设有槽孔16，其大小、位置正好与竖上的凸起15相对应，当盒盖8盖合时，凸起15落入槽孔16中。所述尾巴固定安装在“u”型槽的末端，所述盒盖为狗的背部。

所述狗的前腿4、后腿5通过铰链连接于身体3上，所述铰链连接包括固定在身体上的基座、卡扣和固定把手，所述卡扣固定连接在基座上，所述卡扣与固定把手通过基座连接；所述基座还包括夹板，所述夹板的一端设有插头；所述夹板的另一端设有圆形卡箍；

所述卡扣的一侧设有支撑体，另一侧设有“u”形槽孔，所述“u”形槽孔的两侧均设有通孔，支撑体正好放置在圆形卡箍内，插头穿过通孔；

固定把手的一端设有固定板，所述固定把手的另一端设有插板；所述插板的中间位置设有插孔，其直径大小与所述通孔一致，所述具有插板的一端固定在“u”形槽孔内，插头依次穿过通孔、插孔和通孔；所述固定板固定在前腿和后腿上。

所述身体3的内部还设有与单片机通讯连接的用于语音互动的语音模块和用于信息传递的通讯模块。

所述身体3的内部还设有与单片机通讯连接的用于获取表情的摄像模块，所述摄像模块还与摄像头通讯连接，所述摄像头安装在玩具狗头部的眼睛内；所述语音模块还与语音播放器通讯连接，所述语音播放器安装在玩具狗的头部的嘴巴处。

所述玩具狗的脖子2的内部还设有用于播放视频和图片的投影模块，所述投影模块与单片机通讯连接；所述投影模块与微型显示屏通讯连接，所述微型显示屏安装在玩具狗脖子的前面。

总之，本发明在智能玩具狗的背上上设置收纳装置，可放些细小物品，减轻了父母出门需为小孩带多种物品而无处放置的烦恼；采用锁扣的盒体结构，动作方便、省力，小孩也可自行操作。

技术特征：

技术总结
一种可收纳物品的智能玩具狗，包括狗的头部、脖子、身体、前腿、后腿和尾巴，所述第二侧面体与盒盖之间安装有一锁扣，所述锁扣包括由第一横片和第二横片构成的“U”型槽，所述第二横片的长度为第一横片的四分之一；所述第二横片的端口处设有竖片，所述竖片设置在与第一横片的反方向；所述竖片上有凸起；所述竖片的尾端向外翘起；所述第一横片固定在盒盖的外表面；所述第二侧面体开设有槽孔，其大小、位置正好与竖上的凸起相对应，当盒盖盖合时，凸起落入槽孔中。本发明在智能玩具狗的背上上设置收纳装置，可放些细小物品，减轻了父母出门需为小孩带多种物品而无处放置的烦恼；采用锁扣的盒体结构，动作方便、省力，小孩也可自行操作。
