一种具有跑带张紧自动调节功能的跑步机的制作方法

一种具有跑带张紧自动调节功能的跑步机，属于跑步机技术领域。

背景技术：

跑步机是目前广泛使用在健身房以及家庭中的健身器材，随着跑步机技术的不断发展，跑步机的各种功能也在不断完善。在现有的跑步机中，设置有主框架，并利用主框架固定跑步机的跑板，在跑板的前后两端分别设置有一个滚筒，利用前后两个滚筒固定一条封闭的跑带，同时前侧的滚筒由驱动电机进行驱动转动，从而实现了通过滚筒带动跑带绕跑板进行转动。

在现有技术中，跑步机在长时间使用之后，跑带会发生一定松弛，在松弛的情况不严重的情况下，跑带在转动的过程中会向松弛的一侧移动，造成跑带跑偏，当跑带松弛的情况较为严重时，会发生跑带打滑的情况，轻则会影响跑步机的正常使用，重则会发生安全事故，造成较为严重的后果。

技术实现要素：

本发明要解决的技术问题是：克服现有技术的不足，提供一种通过位置传感器，可以对因松弛而偏移的跑带进行监测，并通过控制电路驱动位置调节单元对跑带进行自动调节使之张紧，避免了因跑带松弛而导致的危险情况发生的具有跑带张紧自动调节功能的跑步机。

本发明解决其技术问题所采用的技术方案是：该具有跑带张紧自动调节功能的跑步机，包括跑步机的主框架，跑板固定在主框架内侧，在跑板的前、后两侧分别设置有前滚筒和后滚筒，跑带套设在前滚筒、后滚筒以及跑板的外圈，其特征在于：在后滚筒的两端分别设置有一个对后滚筒相应端前、后位置进行调节的位置调节单元，位置调节单元包括一个对跑带位置进行监测的位置传感器以及一个与后滚筒连接的调节机构，位置传感器和调节机构同时与跑步机的控制电路相连。

优选的，所述的位置传感器采用由发射管和接收管组成的对射式红外传感器实现，发射管和接收管分别位于所述跑带的上、下两端。

优选的，所述的位置传感器位于相应侧跑带的外侧。

优选的，所述的调节机构包括调节电机和调节轴，调节轴一端与调节电机的输出轴同轴固定，另一端与所述的后滚筒连接。

优选的，在所述的后滚筒的中轴开设有轴向设置的螺纹通孔，所述的调节轴外圈开设有与螺纹通孔的内螺纹配合的外螺纹。

优选的，在所述的主框架的前端设置有控制腔，在控制腔中设置有主控电路板，所述的控制电路设置在主控电路板上。

优选的，在所述的控制腔中还设置有驱动电机，驱动电机的输出轴通过皮带与前滚筒连接，驱动电机位于主控电路板的一侧且与主控电路板上的控制电路相连。

优选的，在所述的主框架前端两侧分别设置有一个立杆，在两侧立杆的上方固定有跑步机的操作面板，在操作面板上设置有警示灯，警示灯与控制电路相连，且由位置传感器触发点亮。

与现有技术相比，本发明所具有的有益效果是：

1、在本具有跑带张紧自动调节功能的跑步机中，通过位置传感器，可以对因松弛而偏移的跑带进行监测，并通过控制电路驱动位置调节单元对跑带进行自动调节使之张紧，避免了因跑带松弛而导致的危险情况的发生。

2、通过在跑步机的操作面板上设置警示灯，无论当跑带哪一侧发生松弛时，当相应侧的位置传感器检测到并向控制电路发出信号后，控制电路同时驱动警示灯点亮，对健身人员起到警示作用，进一步提高了健身过程的安全性和可靠性。

3、位置传感器由对射式红外传感器实现，结构及原理简单，因此提高了跑步机工作的可靠性和稳定性。

附图说明

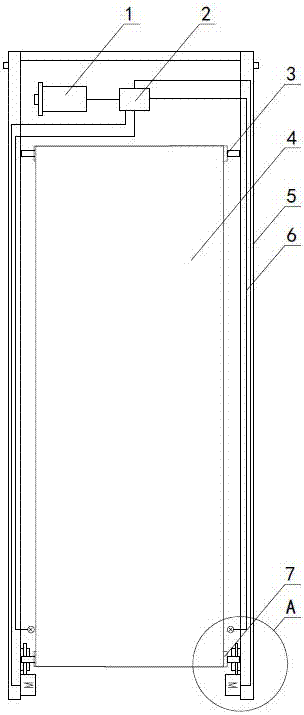

图1为具有跑带张紧自动调节功能的跑步机结构示意图。

图2为图1中a处放大图。

其中：1、驱动电机2、主控电路板3、前滚筒4、跑带5、主框架6、连接线7、后滚筒8、位置传感器9、调节电机10、调节轴。

具体实施方式

图1~2是本发明的最佳实施例，下面结合附图1~2对本发明做进一步说明。

如图1所示，一种具有跑带张紧自动调节功能的跑步机，包括跑步机的主框架5，在主框架5的一端两侧分别竖直设置有一条跑步机立杆（图中未画出），在两条跑步机立杆的顶部设置有跑步机的操作面板（图中未画出），在跑步时通过对操作面板的操作对跑步机的工作状态进行控制。

主框架5为矩形框架，包括平行的两条横向固定杆以及垂直固定在两条横线固定杆之间的多条竖向固定杆，横向固定杆的前、后端为跑步机的前后端。在主框架5的一端形成控制腔，在本具有跑带张紧自动调节功能的跑步机中，以控制腔的一端定义为跑步机的前端。在控制腔的上方设置有将控制器进行罩设的外壳（图中未画出）。在控制腔中设置有跑步机的主控电路板2，在主控电路板2上设置有跑步机的控制电路，上述操作面板中的电路同时与主控电路板2上的控制电路相连，在主控电路板2的一侧设置有驱动电机1，驱动电机1与主控电路板2相连，由主控电路板2上的控制电路进行控制。

在主框架5中两条横向固定杆的内侧固定有跑步机的跑板（图中未画出），在跑板的前端和后端分别固定有前滚筒3和后滚筒7，前滚筒3和后滚筒7分别绕其各自的中轴进行轴向转动，跑带4同时套设在前滚筒3、后滚筒7以及跑板的外圈。在控制腔中还设置有皮带（图中未画出），皮带连接驱动电机1的输出轴以及前滚筒3，因此驱动电机1在转动时，通过皮带带动前滚筒3进行转动，进一步实现了跑带4的转动。

结合图2，在后滚筒7的左右两侧分别设置有一个位置调节机构，位置调节机构包括设置在跑带4后端的位置传感器8，位置传感器8设置有两组，分别位于跑带4后端的左右两侧，位置传感器8由对射式红外传感器实现，其中每一组对射式红外传感器中的发射管和接收管分别位于跑带4的上、下两端且位于跑带4的外侧。在后滚筒7中轴径向开设有螺纹通孔，设置有外螺纹的调节轴10对应旋入螺纹通孔中，在调节轴10的后方设置有调节电机9，调节轴10与调节电机9的输出轴同轴固定。位置传感器8以及调节电机9同时通过连接线6与跑步机前端控制腔中的主控电路板2相连。

具体工作过程与工作原理如下：

当跑带4发生松弛时，跑带4会向松弛的一侧发生偏移，当跑带4偏移到一定程度之后，会移动至对射式红外传感器的发射管与接收管之间，即将发射管与接收管之间的红外线进行遮挡，当接收管接收不到发射管发射出的红外线之后，会向主控电路板2发送信号，控制电路2上的控制电路接收到信号之后会判断出跑带4发生松弛的一侧，然后控制相应侧的调节电机9进行转动，调节电机9转动后通过调节轴10向后拉动后滚筒10的中轴，实现了跑带4松弛一侧的自动张紧。

在上述的跑步机的操作面板上还可以设置警示灯，无论当跑带4哪一侧发生松弛时，当相应侧的位置传感器8检测到并向控制电路发出信号后，控制电路同时驱动警示灯点亮，对健身人员起到警示作用。

以上所述，仅是本发明的较佳实施例而已，并非是对本发明作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例。但是凡是未脱离本发明技术方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与改型，仍属于本发明技术方案的保护范围。

技术特征：

技术总结
一种具有跑带张紧自动调节功能的跑步机，属于跑步机技术领域。包括跑步机的主框架（5）和跑板，在跑板的前、后两侧分别设置有前滚筒（3）和后滚筒（7），跑带（4）套设在前滚筒（3）、后滚筒（7）以及跑板的外圈，其特征在于：在后滚筒（7）的两端分别设置有一个位置调节单元，位置调节单元包括位置传感器（8）和调节机构，位置传感器（8）和调节机构同时与跑步机的控制电路相连。在本具有跑带张紧自动调节功能的跑步机中，通过位置传感器，可以对因松弛而偏移的跑带进行监测，并通过控制电路驱动位置调节单元对跑带进行自动调节使之张紧，避免了因跑带松弛而导致的危险情况的发生。

技术研发人员：丁新宗;崔峰
受保护的技术使用者：山东汇祥健身器材有限公司
技术研发日：2017.07.13
技术公布日：2019.01.22
