一种羽毛球网架的制作方法

本实用新型涉及体育领域，尤其涉及一种羽毛球网架。

背景技术：

羽毛球是一项室内，室外兼顾的运动。依据参与的人数，可以分为单打与双打。羽毛球运动对选手的体格要求并不很高，却比较讲究耐力，而且羽毛球训练需要球网，球网的长短不容易进行调整，不容易在不同的空间内进行使用，而且一般需要两个人同时拉紧进行调整，在对球网的高度进行调整的时候一般需要调整完一边后调整另外一边，不方便将整个球网整体调整高低，在室外进行训练的时候，如果地面不平，就不容易对球网进行支撑，不方便使用第三螺杆对地面进行固定，在室外平地进行训练的时候，不容易对网架增加配重，容易使球网翻倒，为训练员带来不便。

技术实现要素：

本实用新型的目的是为了解决现有技术的不足，提供了一种羽毛球网架。

本实用新型是通过以下技术方案实现：

一种羽毛球网架，包括球网、转筒、支撑杆、连接块和盛放箱，所述转筒对称安装在球网两侧，所述转筒内侧安装有第一螺杆，所述第一螺杆下侧连接有第一套环，所述第一套环外侧焊接有连接杆，所述连接杆外端焊接有第二套环，所述支撑杆安装在第二套环内侧，所述第二套环与支撑杆之间安装有螺帽，所述支撑杆中部安装有套管，所述套管之间安装有第二螺杆，所述连接块焊接在支撑杆下端，所述连接块与盛放箱之间安装有转轴，所述盛放箱下侧表面安装有防滑层，所述盛放箱内部安装有第三螺杆，所述盛放箱上侧表面安装有进料口，所述盛放箱内侧表面安装有出料口。

作为本实用新型的优选技术方案，所述转筒与第一螺杆套筒连接。

作为本实用新型的优选技术方案，所述第一螺杆与第一套环螺纹连接。

作为本实用新型的优选技术方案，所述螺帽与第二套环铆接连接且与支撑杆螺纹连接。

作为本实用新型的优选技术方案，所述防滑层为橡胶材料制成。

作为本实用新型的优选技术方案，所述盛放箱与连接块同轴连接。

作为本实用新型的优选技术方案，所述第三螺杆端部为锥形结构。

与现有技术相比，本实用新型的有益效果是：

本实用新型利用转筒、第一螺杆和第二螺杆对球网的长度进行调整，从而方便在不同的空间内进行使用，扩大了装置的使用范围，并且在对长度进行调整的时候比较方便快速，节省了调整时间，在对球网进行调整的时候，通过设置支撑杆，更好的对球网的高度进行整体调整，避免了使用传统的方法逐步调整，节约了训练员的时间，通过设置第三螺杆，在室外训练的时候，方便在不平整的地面上进行固定，通过设置盛放箱，更好的在室外对网架进行配重，避免风将网架刮倒，且结构简单，设计合理，操作方便，安全可靠。

附图说明

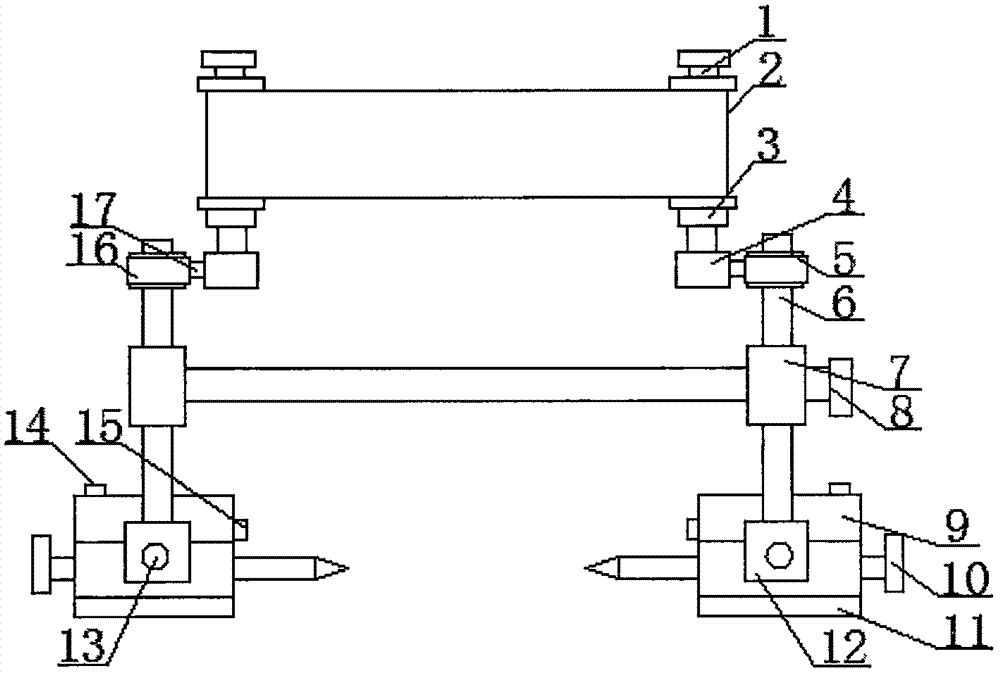

图1为本实用新型的结构示意图。

图中：1、第一螺杆，2、球网，3、转筒，4、第一套环，5、螺帽，6、支撑杆，7、套管，8、第二螺杆，9、盛放箱，10、第三螺杆，11、防滑层，12、连接块，13、转轴，14、进料口，15、出料口，16、第二套环，17、连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，本实用新型提供一种技术方案：

一种羽毛球网架，包括球网2、转筒3、支撑杆6、连接块12和盛放箱9，所述盛放箱9与连接块12同轴连接，所述转筒3对称安装在球网2两侧，所述转筒3内侧安装有第一螺杆1，所述转筒3与第一螺杆1套筒连接，所述第一螺杆1下侧连接有第一套环4，所述第一螺杆1与第一套环4螺纹连接，所述第一套环4外侧焊接有连接杆17，所述连接杆17外端焊接有第二套环16，所述支撑杆6安装在第二套环16内侧，所述第二套环16与支撑杆6之间安装有螺帽5，所述螺帽5与第二套环16铆接连接且与支撑杆6螺纹连接，所述支撑杆6中部安装有套管7，所述套管7之间安装有第二螺杆8，所述连接块12焊接在支撑杆6下端，所述连接块12与盛放箱9之间安装有转轴13，所述盛放箱9下侧表面安装有防滑层11，所述防滑层11为橡胶材料制成，所述盛放箱9内部安装有第三螺杆10，所述第三螺杆10端部为锥形结构，所述盛放箱9上侧表面安装有进料口14，所述盛放箱9内侧表面安装有出料口15。

工作原理：在室内训练的时候，首先将装置放置在室内，通过盛放箱9进行支撑，然后松动第一螺杆1，转动第二螺杆8对球网2的长度进行调整，将球网2的长度调整合适后，拧紧第一螺杆1对转筒3进行拧紧，从而对球网2进行固定，利用盛放箱9下侧的防滑层11进行防滑，然后转动螺帽5，对球网2的高度进行调整，当需要在室外地面不平的场地进行使用的时候，转动盛放箱9，使第三螺杆10接触地面，转动第三螺杆10对地面进行固定即可，如果是室外平整的地面，在进料口14加入沙子，使用防滑层11接触地面，利用沙子的重量来增加配重，防止装置翻倒。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
