便携式展览架的制作方法

本实用新型涉及会展领域，特别涉及便携式展览架。

背景技术：

展览是一种既有市场性也有展示性的经济交换形式。在古代，它曾在经济交流中起过重要的作用；在现代，它仍在很多方面发挥作用，包括宏观方面的经济、社会作用和微观方面的企业市场营销作用。展览是经济交换（流通）的一种形式，展览曾是人类经济交换的主渠道现在仍是重要渠道之一，展览会介入中国经济活动，在流通和信息领域充当重要角色，现已成为重要的商品市场、技术市场、信息市场和资金引进市场。目前会展业展览工程是展览工程领域最大的一块市场蛋糕，近年来全国举办会展展览活动6500多场以上，年展出面积在8000万平方米以上。此外博物馆展览工程市场容量也较大，近年来我国博物馆年新增数量多达100多个，甚至200多个，博物馆数量的增多，为展览工程企业提供了诸多市场机会。申请号 201420390110.9公开了一种便携式展览架，具有结构简单，便于安装功能。

技术实现要素：

本实用新型的目的在于提供一种便携式展览架，提供另外一种结构来实现展览架的结构简单和易于安装。

本实用新型的上述目的是通过以下技术方案得以实现的：一种便携式展览架，包括下表面具有空腔的底座,底座上表面置有若干展示板，展示板沿横向边缘对称开有连接孔，连接孔的截面半径从上到下逐渐变大，并且连接孔穿有锥形升降杆，锥形升降杆的杆数和展示板的数量相同，锥形升降杆的截面半径长度等于和其配合的展示板截面半径长度，底座下表面空腔设有用于驱动升降杆工作的气缸。

通过采用上述技术方案，底座下表面空腔中设置的气缸驱动锥形升降杆来实现展示板分层和用于放置会展资料供咨询者的拿取。锥形升降杆的截面半径从上到下逐渐变大，不仅利用锥形升降杆升降，同时也便于锥形升降杆和展示板的连接孔的配合，实现展示板的分层。锥形升降杆的每一节杆的截面半径和其配合展示板的连接孔的截面半径相等，表示锥形升降杆贯穿连接孔，然后通过下一节的锥形升降杆的作为支撑垫带动展示板向上运动，并且实现了相邻两块展示板分层，该分层就是用于放置会展资料，也就是形成了会展需要用到的资料架。当会展结束的时候，取出会展板的资料，然后驱动气缸使锥形升降杆缩回，即可实现展示板的重叠在一起。

优选的, 锥形升降杆完全伸长的总高度等于若干展示板的总厚度的3倍。

通过采用上述技术方案，为了保持展示板始终在同一位置，使得锥形升降杆在完成缩回动作之后，所有展示板重叠在一起，但是连接孔中还配合有锥形升降杆，防止展示板发生移动，导致连接孔的圆心偏移，在锥形升降杆上升的时候并不能把所有展示板分离，不能形成展示架。通过锥形升降杆随时在其配合的连接孔中，可以避免连接孔圆心发生偏移。

优选的，若干展示板的每一块展示板的厚度相同。

通过采用上述技术方案，考虑到展示板形成展示架的高度应保持一致性，又因为展示板的总厚度等于锥形升降杆的总高度的1/3，所以相邻两块展示板之间的高度等于展示板厚度的两倍。

优选的，展示板沿纵向边缘对称开有卡位槽，底座上表面设有可升降的卡位杆，卡位杆位于卡位槽正下方。

通过采用上述技术方案，展示板沿纵向开设的卡位槽配合底座上的卡位杆，通过卡位槽和卡位杆的配合有效解决了仅仅通过靠锥形升降杆在初始状态下的对展示板的横向固定的问题。因为在展览架在运输过程中受到不同方向的力，所以单向的固定容易使得展示板脱落的，所以通过纵向的卡位槽和卡位杆的配合、锥形升降杆在初始状态下的对展示板的横向固定，有效的解决了展示板脱落的问题。

优选的，底座侧面四周设有太阳能电池板，底座下表面空腔中设有用于收集电力的蓄电池。

通过采用上述技术方案，由于展览架在使用过程中，通过电器的工作，实现了手动变成自动的过程，但是需要电力提供，但是在会展中心连接电路不方便，所以设置太阳能电池板配合蓄电池给气缸驱动锥形升降杆的伸缩提供了电力，解决了连接线困难的问题。

优选的，底座上表面连有把手，并在开有用于收纳把手的收纳槽。

通过采用上述技术方案，由于增加了气缸和蓄电池，增加了展示架的自重，在搬运的过程中，通过把手拖动或者拉动底座前进，解决了展示架不好运输的问题。

优选的，底座下表面边缘四端设有由于移动的滚轮。

通过采用上述技术方案，通过滚动取代了滑动，减少了使展示架移动的使用的力，并且由于气缸工作，会产生热量，通过滚轮支撑起底座，使底座下表面的空腔脱离地面，在气缸工作产热的过程中，可以快速和空气进行冷热交换，避免气缸产热过多，并且不能及时和空气交换，导致气缸过热而损坏。

综上所述，本实用新型具有以下有益效果：通过气缸配合锥形升降杆从手动变为自动搭建和拆卸展示板，节省了大量的人力，同时通过太阳能电池板配合蓄电池，解决了自身对能源的需求问题。

附图说明

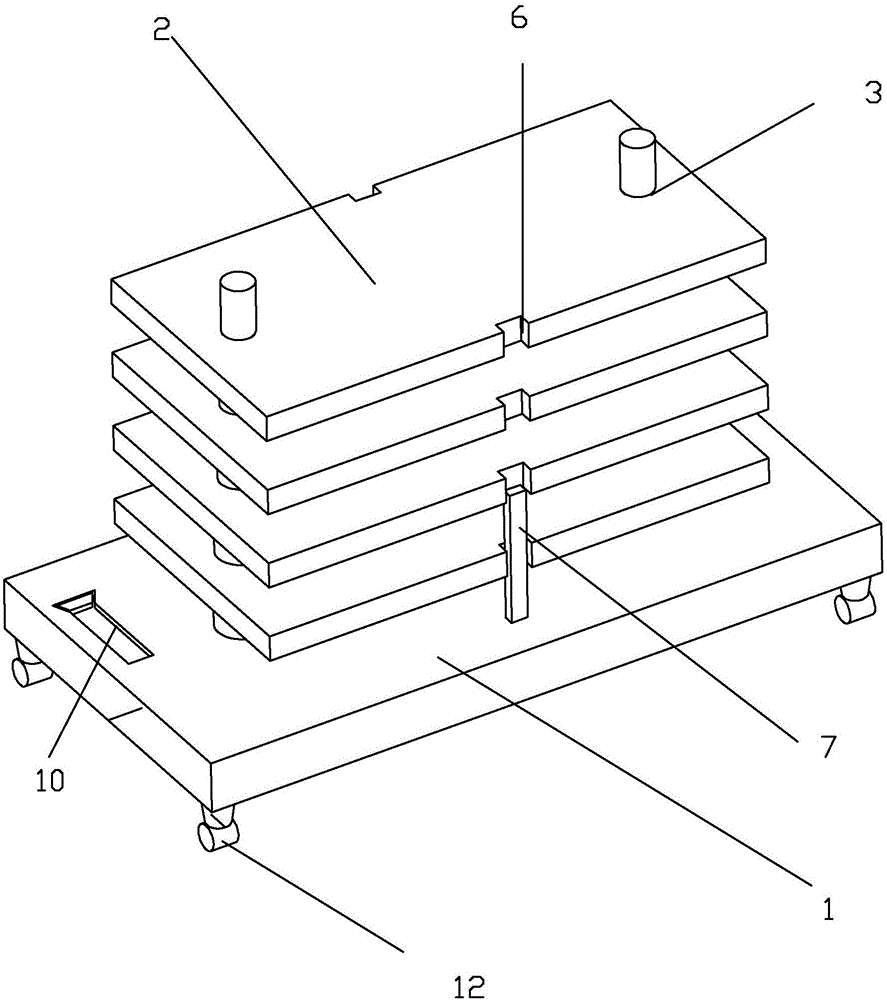

图1为便携式展览架的结构图；

图2为便携式展览架的剖面图。

附图标记：1、底座；2、展示板；3、连接孔；4、锥形升降杆；5、气缸；6、卡位槽；7、卡位杆；8、太阳能电池板；9、蓄电池；10、把手；11、收纳槽；12、滚轮。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

如图1所示，一种便携式展览架，包括底座1，底座1下部开有空腔，用于存放驱动锥形升降杆4的工作的气缸5，以及提供给气缸5电力的蓄电池9。气缸5驱动锥形升降杆4向上运动，锥形升降杆4把重叠在一起的展示板2进行分离，相邻两块展示板2的高度是展示板2高度的2倍，因为锥形升降杆4的每个杆的长度是展示板2的厚度的3倍；升降杆的长度和展示板2的厚度之差就是展示板2升高的高度。展示板2的连接孔3的截面半径和配合该展示板2的锥形升降杆4杆节的截面半径，但是小于位于该展示板2的下方的锥形升降杆4杆节的截面半径，所以展示板2靠锥形升降杆4来支撑。

如图1~2所示，在展示板2处于重叠状态的时候，只有横向锥形升降杆4固定展示板2是不够的，在展示板2纵向边缘设置卡位槽6和底座1的卡位杆7相互配合固定展示板2。这样可以在横向和纵向固定展示板2，防止展示板2在运输过程中发生移动，导致展示板2的连接孔3的圆心偏移，在气缸5驱动锥形升降杆4的时候，展示板2不能正常分离。由于会展现场线路比较难寻找，太阳能电池板8设置在底座1上表面，通过太阳能电池板8把太阳光转化为电能存在蓄电池9中，供气缸5使用。为了方便搬运，在底座1下表面四周设置四个滚轮12，在底座1上表面设置把手10，使用者通过施力给把手10即可使便携式展示架运动。在便携式展示架在使用的时候，把手10放在专门收纳把手10的收纳槽11。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
