一种台球桌的制作方法

本实用新型涉及休闲娱乐设备领域，具体涉及一种台球桌。

背景技术：

台球运动是人们喜爱的休闲娱乐活动之一，现有的台球桌整体结构大，比较笨重，占用空间大，不易存放和使用，成本高；且一般放置在台球馆、体育场等场所，使用携带不方便。此外，现有的台球桌功能比较单一，不能带动人四肢的全身心配合，不能使全身肌肉活动进行有氧运动，无法满足广大消费者的需求。

技术实现要素：

为解决以上问题，本实用新型提供一种台球桌，该台球桌易折叠拆卸安装，占用体积小，方便携带，成本低，易存放和使用，可实现对立的俩人通过人体四肢地收缩拉伸移动及腰部的扭动，使系在人体上的多根弹性绳拉动发球杆和连杆机构在具有一定倾斜角度的桌体上按照一定轨迹做往返滑动，从而击打一个球体，使人在整个二面角桌球娱乐运动过程中类似做具有一定强度和频率的有氧健身操锻炼，娱乐性强，锻炼强度适中且效果好，老少皆宜，适用于室内室外，如学校操场、宿舍、公园、写字楼休息间、家中客厅等。

为了达到上述目的，本实用新型采用以下技术方案予以解决。

一种台球桌，台球桌呈二面角结构，包括：左右对称可拆卸连接的两个桌体，每个桌体的中部纵向铰接有发球杆，所述发球杆的一端连接有第一弹性绳，所述发球杆的另一端设置有凹槽并连接有第二弹性绳，所述凹槽内装配有球体；每个桌体的前后侧边对称设置有连杆机构，每个连杆机构的两端分别连接有第三弹性绳和第四弹性绳；每个桌体的非连接侧边对称设置有主网球框，每个桌体的前后侧边对称设置有侧网球框；两个桌体的下端左右对称设置有交叉铰接的支撑腿，所述支撑腿用于支撑两个桌体。

作为优选的，每个桌体的前后侧边上对称设置有托板，所述连杆机构包含依次连接的连杆a、连杆b和连杆c，所述连杆b的中部与所述托板铰接，所述连杆a与第三弹性绳连接，所述连杆c与第四弹性绳连接。

作为优选的，所述托板上分别设置有第一限位板和第二限位板，所述第一限位板用于限制所述连杆机构的初始位置，所述第二限位板用于限制所述连杆机构的极限位置。

作为优选的，所述连杆a上设置有滑槽，所述滑槽内装配有滑块，所述滑块与第三弹性绳连接。

作为优选的，每个桌体的前后侧边上对称设置有挡板，所述挡板与桌体表面之间构成过杆孔和过球孔；所述过杆孔的高度大于连杆机构的高度，且小于所述球体的半径；所述过球孔的高度大于所述球体的直径。

作为优选的，每个桌体上前后对称设置有阻球圆柱。

作为优选的，所述桌体上靠近所述发球杆的凹槽的一侧固定有第三限位板，所述第三限位板用于限制所述发球杆的初始位置和极限位置。

作为优选的，每个桌体包含前后对称的第一子桌体和第二子桌体；其中，所述第一子桌体的连接端设置有插杆，所述第二子桌体的连接端设置有与所述插杆相匹配的插孔；所述第一子桌体与第二子桌体的连接端的底部通过插销锁住。

作为优选的，每个桌体的非连接侧边设置有曲面挡板，所述曲面挡板具有圆柱孔，所述第一弹性绳穿过所述曲面挡板的圆柱孔。

作为优选的，两个支撑腿之间位于铰接处的下方依次设置有第一限位绳和第二限位绳，位于铰接处同侧的两个支撑腿之间设置有第三限位绳。

作为优选的，两个桌体的中部纵向连接处设置有连接布条，所述连接布条上安装有拉链。

作为优选的，两个支撑腿的铰接处连接有刻度布条。

作为优选的，所述第一弹性绳、第二弹性绳、第三弹性绳、第四弹性绳上分别设置有拉环。

附图说明

下面结合附图和具体实施例对本实用新型做进一步详细说明。

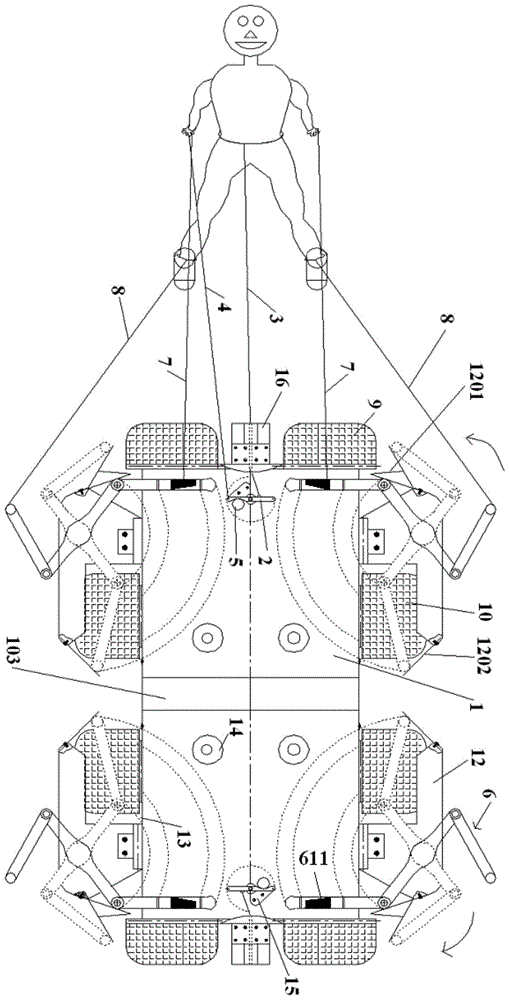

图1是本实用新型的台球桌的俯视图；

图2是本实用新型的台球桌去掉相应弹性绳后的仰视图；

图3是本实用新型的台球桌去掉相应弹性绳后的俯视图；

图4是本实用新型的台球桌去掉相应弹性绳后工作状态时的横向全剖主视图；

图5是图4中沿桌体桌面平行的d向视图。

在以上图中：1桌体；101第一子桌体；102第二子桌体；103连接布条；104插销；2发球杆；201凹槽；3第一弹性绳；4第二弹性绳；5球体；6连杆机构；610连杆a；611滑块；620连杆b；630连杆c；7第三弹性绳；8第四弹性绳；9主网球框；901主球门；902副球门；10侧网球框；11支撑腿；1101第一限位绳；1102第二限位绳；1103第三限位绳；1104刻度布条；12托板；1201第一限位板；1202第二限位板；13挡板；1301过杆孔；1302过球孔；14阻球圆柱；15第三限位板；16曲面挡板。

具体实施方式

参考图1-5，根据本实用新型的内容的实施例所提出的一种台球桌，台球桌呈二面角结构，包括：左右对称可拆卸连接的两个桌体1，每个桌体1的中部纵向铰接有发球杆2，所述发球杆2的一端连接有第一弹性绳3，所述发球杆2的另一端设置有凹槽201并连接有第二弹性绳4，所述凹槽201内装配有球体5；每个桌体1的前后侧边对称设置有连杆机构6，每个连杆机构6的两端分别连接有第三弹性绳7和第四弹性绳8；每个桌体1的非连接侧边对称设置有主网球框9，每个桌体1的前后侧边对称设置有侧网球框10；两个桌体1的下端左右对称设置有交叉铰接的支撑腿11，所述支撑腿11用于支撑两个桌体1。

在以上实施例中，台球桌可以横向拆卸安装，台球桌可以拆卸成两个桌体1，桌体1具有一定的强硬度，选用质量较轻、韧性好、工作面光滑耐磨、便于更换的桌体1(桌体1是双层结构上层较薄用于工作更换，下层用于与各部件的安装)。发球杆2通过活动铰链与桌体1铰接，发球杆2上的凹槽201内装配有球体5，游戏开始时拉动第一弹性绳3使发球杆2逆时针转动，实现发球，当球体5落到其运动轨迹范围内又可以起到回球的作用。主网球框9和侧网球框10分别为具有一定强硬度且形状如图1所示的球框和具有一定韧性的球网组成，球框通过180度合页活动铰链固定在桌体1的背面，避免携带中挤压破损，便于携带。主网球框9和侧网球框10用于支撑掉入其中的球体5，其中主网球框9分为两部分，靠近桌体1外侧的为主球门901，靠近桌体1内侧的为副球门902。支撑腿11为具有较高强硬度的金属机腿，其可从铰接处拆分为两部分，用于支撑两个桌体1。如图1所示，位于台球桌左侧的玩家，第一弹性绳3套在玩家的腰部(或者膝盖部位)，通过腰部(或者膝盖部位)的向后运动带动发球杆2逆时针旋转，达到发球或击打球体5的功能。第二弹性绳4套在玩家的右手上，通过右手拉动(右肩膀的前后摆动和右胳膊的伸缩与拉伸运动)发球杆2顺时针旋转回到初始位置，达到回击球的能力。位于玩家左侧的第三弹性绳7套在玩家的左手上，通过左手拉动(左肩膀的前后摆动和左胳膊的伸缩与拉伸运动)连杆机构6顺时针旋转回到初始位置。位于玩家左侧的第四弹性绳8套在玩家的左脚上，通过左脚拉动(左胯部前后摆动和左腿部的拉伸与收缩运动)连杆机构6逆时针旋转达到击打球体5的功能。位于玩家右侧的第三弹性绳7套在玩家的右手上，通过右手拉动(右肩膀的前后摆动和右胳膊的伸缩与拉伸运动)连杆机构6逆时针旋转回到初始位置。位于玩家右侧的第四弹性绳8套在玩家的右脚上，通过右脚拉动(右胯部前后摆动和右腿部的拉伸与收缩运动)连杆机构6顺时针旋转达到击打球体5的功能。第一弹性绳3、第二弹性绳4、第三弹性绳7和第四弹性绳8分别具有一定弹性形变和劲度系数，便于拉伸和收缩。

参考图1-4，根据本实用新型的一个实施例，两个桌体1的中部纵向连接处设置有连接布条103，所述连接布条103上安装有拉链。

在以上实施例中，连接布条103采用弹性较好的布条，连接布条103固定在两个桌体1的连接处，连接布条103上纵向安装拉链。连接布条103设置为双层，上层连接布条103纵向安装拉链，下层连接布条103安装横向拉链，通过拉链实现两个桌体1横向上的可拆卸连接，方便拆卸安装，便于携带。连接布条103在台球桌为工作状态时处于绷紧状态。

参考图1-3、图5，根据本实用新型的一个实施例，每个桌体1的前后侧边上对称设置有托板12，所述连杆机构6包含依次连接的连杆a610、连杆b620和连杆c630，所述连杆b620的中部与所述托板12铰接，所述连杆a610与第三弹性绳7连接，所述连杆c630与第四弹性绳8连接。

在以上实施例中，托板通过180度合页活动铰链固定在桌体1的背面，易于使用后折叠，避免携带中挤压破损，便于携带。连杆b620的中部为栓孔，栓孔内装配有铰接螺栓，连杆b620通过铰接螺栓铰接在托板12上，连杆机构6在第三弹性绳7和第四弹性绳8的作用下可围绕连杆b620的铰接处做同心的圆弧运动，运动轨迹如图1所示，从而可以通过左手、左脚、右手、右脚击打球体5，利用人体四肢一定频率地收缩与拉伸运动间接带动全身大部分肌肉进行有氧运动。其中，连杆a610、连杆b620和连杆c630分别为具有较好强硬度和韧性且质量较小光滑耐磨的连杆。连杆c630与连杆b620之间通过具有较低摩擦力和强硬度及韧性的活动铰链铰接，实现可折叠；连杆c630能增加一级传动比，更好地消耗来自腿部的能量。

参考图1-3，根据本实用新型的一个实施例，所述托板12上分别设置有第一限位板1201和第二限位板1202，所述第一限位板1201用于限制所述连杆机构6的初始位置，所述第二限位板1202用于限制所述连杆机构6的极限位置。

在以上实施例中，第一限位板1201为v形挡板，固定在托板12上，用于限制连杆机构6的初始位置；第二限位板1202为一字形挡板，固定在托板12上，用于限制连杆机构6的极限位置。

参考图1和图3，根据本实用新型的一个实施例，所述连杆a610上设置有滑槽，所述滑槽内装配有滑块611，所述滑块611与第三弹性绳7连接。

在以上实施例中，拉动第三弹性绳7，使滑块611在连杆a610的滑槽内沿直线做往返运动，通过控制滑块611移动，进而控制击打球体5的位置。连杆a610上位于滑槽的两侧设置有一定强硬度和韧性的挡板，限制滑块611的移动范围。滑块611采用斜向滑块，可降低将球打入己方侧网球框10的概率。

参考图4和图5，根据本实用新型的一个实施例，每个桌体1的前后侧边上对称设置有挡板13，所述挡板13与桌体1表面之间构成过杆孔1301和过球孔1302；所述过杆孔1301的高度大于连杆机构6的高度，且小于所述球体5的半径；所述过球孔1302的高度大于所述球体5的直径。

在以上实施例中，侧板具有一定强硬度，其通过活动铰链固定在每个桌体1的前后侧边上，使连杆能从过杆孔1301内穿过，而球体5不成穿过过杆孔1301，球体5只能从过球孔1302内进入侧网球框10，限制球体5在桌体1表面的运动范围。

参考图1、图3-5，根据本实用新型的一个实施例，每个桌体1上前后对称设置有阻球圆柱14。

在以上实施例中，阻球圆柱14的高度与球体5的直径相同，可根据需求安装阻球圆柱14，阻球圆柱14用于降低球体5进入主网球框9、侧网球框10的概率，提高竞技的难度性。

参考图1，根据本实用新型的一个实施例，所述桌体1上靠近所述发球杆2的凹槽201的一侧固定有第三限位板15，所述第三限位板15用于限制所述发球杆2的初始位置和极限位置。

在以上实施例中，第三限位板15为具有一定强硬度的闭合曲面板材，固定于桌体1上，用于限制发球杆2的初始位置和极限位置。

参考图1-3，根据本实用新型的一个实施例，每个桌体1包含前后对称的第一子桌体101和第二子桌体102；其中，所述第一子桌体101的连接端设置有插杆，所述第二子桌体102的连接端设置有与所述插杆相匹配的插孔；所述第一子桌体101与第二子桌体102的连接端的底部通过插销104锁住。

在以上实施例中，第一子桌体101和第二子桌体102通过相互匹配的插杆和插孔实现对接，并通过插销104锁住，因此，本实用新型的台球桌可以拆分为四等分，体积小，方便携带与安装。

参考图1-3，根据本实用新型的一个实施例，每个桌体1的非连接侧边设置有曲面挡板16，所述曲面挡板16具有圆柱孔，所述第一弹性绳穿过所述曲面挡板16的圆柱孔。

在以上实施例中，曲面挡板16活动铰接在桌体1的非连接侧边上(即桌体1靠近玩家站立的侧边)，第一弹性绳穿过曲面挡板16的圆柱孔，引导第一弹性绳在在一段距离沿固定方向拉伸，防止与其他部件产生运动干涉，并且当球没有被拦截而落在曲面挡板16上时，球将沿曲面滑入副球门902内。

参考图4，根据本实用新型的一个实施例，两个支撑腿11之间位于铰接处的下方依次设置有第一限位绳1101和第二限位绳1102，位于铰接处同侧的两个支撑腿11之间设置有第三限位绳1103。

在以上实施例中，第一限位绳1101、第二限位绳1102、第三限位绳1103分别为具有较高韧性的缰绳，其中第一限位绳1101用于限制桌体1的最低高度，第二限位绳1102的两端各具有一个挂钩，通过改变第二限位绳1102在支撑腿11上的缠绕的圈数，缩短第二限位绳1102的长度来改变两个桌体1之间的夹角，进而改变桌体1与水平面的夹角，从而提高球体5下落的速度，增加娱乐的难度。第三限位绳1103用于限制桌体1的最大工作高度。

参考图4，根据本实用新型的一个实施例，两个支撑腿11的铰接处连接有刻度布条1104。

在以上实施例中，刻度布条1104的一端与两个支撑腿11的铰接处连接，另一端连接有重物块，通过刻度布条1104可以大致确定双方玩家相对桌体1的合适距离，不用再认为划定游戏区域，适用于野外对游戏区的划定，方便操作。

参考图1，根据本实用新型的一个实施例，所述第一弹性绳3、第二弹性绳4、第三弹性绳7、第四弹性绳8上分别设置有拉环。

在以上实施例中，通过拉环将相应的弹性绳固定在玩家身体的相应部位，避免相应弹性绳的脱落，方便操作。

本实用新型的台球桌的游戏方法为：

(1)游戏准备阶段：首先双方玩家将刻度布条1104拉直放置，选择第二限位绳1102的缠绕圈数，确定桌面的倾斜角度，即选择游戏的难度，将两个球体5分别放在双方玩家的发球杆2上的凹槽201中，玩家站在刻度布条1104的末端位置，此时在全部弹性绳松弛状态下，分别将相应的弹性绳套在身体的相应部位。

(2)游戏开始阶段：双方玩家各自通过扭动腰部拉动第一弹性绳3，使发球杆2逆时针转动击出球体5，球体5在桌体1运动，然后通过第二弹性绳4将发球杆2拉回初始位置；当球体5被击回时，通过第四弹性绳8拉动连杆机构6逆时针摆动，并通过第三弹性绳7调节滑块611在连杆a610上的位置，通过滑块611、连杆a610末端圆柱击打球体5或者通过发球杆2击打球体5，如此往复运动，将球体5打入对方的主网球框9或者侧网球框10内。

游戏得分规则为：台球桌配备8个球，一局使用2个球，直到2个球全部进入球门再判断发球失误和计分问题；游戏总分为30分，首先获得30分且超与对手3分及以上者为胜者。计分情况分为三种如下：

(a)己方发球阶段只要球体没有打过中线，本回合结束对方得一分；

(b)己方只要把球体击入靠近对方的两个侧网球框得1分(击入靠近己方的两个侧球框不得分)、击入对方副球门得2分、击入对方主球门得3分；

(c)己方因不正确击球使其越出桌球范围，对方得一分；

以上三种情况若发生在对方，得分与扣分反之。

显然，本领域的技术人员可以对本实用新型进行各种改动和变型而不脱离本实用新型的精神和范围。这样，倘若本实用新型的这些改动和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。
