一种语音交互式智能泡泡机的制作方法

1.本实用新型涉及泡泡机技术领域，尤其涉及一种语音交互式智能泡泡机。


背景技术：

2.泡泡机是一种吹泡泡的机器，被应用在多种场合，经常被应用在渲染舞台效果上，它利用风力将附着在泡泡圈上的泡泡溶液吹出，从而在舞台上形成很多飞起的泡泡，提供良好的视觉感受，备受欢迎。但现有的泡泡机只能单纯固定地吹出泡泡，无法根据周边环境声音的变化控制泡泡机，功能单一，无法满足人们日益增长的需求。


技术实现要素：

3.本实用新型的目的在于提出一种语音交互式智能泡泡机，以解决现有技术中所存在的一个或多个技术问题，至少提供一种有益的选择或创造条件。
4.本实用新型的目的采用如下技术方案实现：一种语音交互式智能泡泡机，包括：外壳、泡泡转盘、储液槽、伺服电机、风扇、出风口、声音传感器、控制模块和传动机构；
5.所述伺服电机和风扇均设置在外壳的内部；所述储液槽设置在外壳的左侧壁外表面的底部；所述传动机构的一端与泡泡转盘连接，所述传动机构的另一端与伺服电机连接；所述伺服电机用于通过传动机构带动泡泡转盘转动；所述泡泡转盘设有打泡口，所述打泡口作用在储液槽中；所述出风口置在外壳的左侧壁上；所述风扇用于产生吹风，所述吹风穿过出风口并作用在打泡口中；所述控制模块分别连接所述伺服电机和所述声音传感器。
6.作为以上技术方案的进一步改进，所述传动机构为转动轴，所述转动轴的一端与泡泡转盘连接，所述转动轴的另一端与伺服电机连接。
7.作为以上技术方案的进一步改进，所述传动机构包括转盘转动轴、皮带和电机转动轴；所述电机转动轴的一端与所述伺服电机连接，所述转盘转动轴的一端与所述泡泡转盘连接，所述电机转动轴的另一端和所述转盘转动轴的另一端缠绕有所述皮带。
8.作为以上技术方案的进一步改进，还包括进风口，所述进风口设置在所述外壳的右侧壁上。
9.作为以上技术方案的进一步改进，所述打泡口的内外侧表面均为啮齿状。
10.作为以上技术方案的进一步改进，所述打泡口形状为圆形。
11.作为以上技术方案的进一步改进，所述控制模块为plc控制器。
12.本实用新型的有益效果是：本实用新型通过控制模块接收声音传感器输出的电信号，并根据所述电信号控制伺服电机转速，声音的幅度越大，伺服电机转速越快，从而得到的泡泡数量更多，实现通过声音控制泡泡数量，增强了泡泡机的实用性和多样性，增强使用效果。
13.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
14.本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

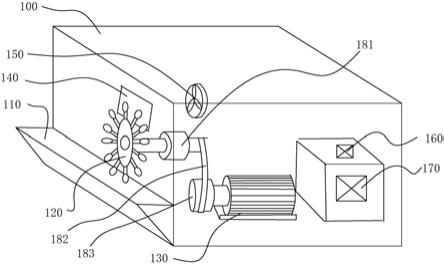

15.图1是本实用新型提供的一种语音交互式智能泡泡机的结构示意图；
16.图2是本实用新型提供的一种语音交互式智能泡泡机的泡泡转盘结构示意图。
具体实施方式
17.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。
18.在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
19.在本实用新型的描述中，若干的含义是一个或者多个，多个的含义是两个以上，大于、小于、超过等理解为不包括本数，以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。
20.本实用新型的描述中，除非另有明确的限定，设置、安装、连接等词语应做广义理解，所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。
21.实施例1，参照图1和图2，一种语音交互式智能泡泡机，包括：外壳100、泡泡转盘120、储液槽110、伺服电机130、风扇150、出风口140、进风口、声音传感器160、控制模块170和传动机构。
22.所述控制模块170连接所述伺服电机130和所述声音传感器160；所述伺服电机130和风扇150均设置在外壳100的内部；所述储液槽110设置在外壳100的左侧壁外表面的底部；所述传动机构的一端与泡泡转盘120连接，所述传动机构的另一端与伺服电机130连接；所述伺服电机130用于通过传动机构带动泡泡转盘120转动；所述泡泡转盘120设有打泡口121，所述打泡口121作用在储液槽110中；所述出风口140设置在外壳100的左侧壁上；所述风扇150用于产生吹风，所述吹风穿过出风口140并作用在打泡口121中；所述进风口设置在所述外壳100的右侧壁上。
23.在一些实施例中，所述传动机构为转动轴，所述转动轴的一端与泡泡转盘120连接，所述转动轴的另一端与伺服电机130连接。
24.在一些实施例中，所述传动机构包括转盘转动轴181、皮带182和电机转动轴183；所述电机转动轴183的一端与所述伺服电机130连接，所述转盘转动轴181的一端与所述泡泡转盘120连接，所述电机转动轴183的另一端和所述转盘转动轴181的另一端缠绕有所述皮带182。
25.在一些实施例中，所述打泡口121的内外侧表面均为啮齿状。
26.在一些实施例中，所述打泡口121形状为圆形。
27.在一些实施例中，所述控制模块170为plc控制器。
28.本实用新型通过控制模块170接收声音传感器160输出的电信号，并根据所述电信号控制伺服电机130转速，声音的幅度越大，伺服电机130转速越快，从而得到的泡泡数量更多，实现通过声音控制泡泡数量，增强了泡泡机的实用性和多样性，增强使用效果。
29.具体地，通过声音传感器160将周边环境的声音信号转为电信号并发送到plc控制器，通过plc控制器根据电信号控制伺服电机130工作，伺服电机130通过传动机构带动泡泡转盘120转动，储液槽110装有泡泡液，泡泡转盘120的打泡口121转动接触并粘上储液槽110的泡泡液，风扇150通过出风口140吹风作用于泡泡转盘120的打泡口121，实现泡泡转盘120打出泡泡；声音的幅度越大，控制伺服电机130工作的脉冲信号幅度越大，作用在伺服电机130的旋转圈数越多，伺服电机130通过传动机构带动泡泡机转盘转动的速度越快，泡泡机转盘通过接触储液槽110的泡泡液转出的泡泡越多。
