碱水溢流结构的制作方法

本实用新型涉及一种碱水溢流结构。

背景技术：
：

在染布工艺中有道工序需要用碱水对布料进行冲洗，目前冲洗时，采用喷淋管对布料进行直喷，但该种方式无法较好的达到冲洗效果，主要是喷淋时喷淋液比较分散，不容易达到冲洗效果，而已有采用溢流方式，也存在不均匀的问题。

技术实现要素：
：

本实用新型的目的在于提供一种碱水溢流结构，该碱水溢流结构设计合理，有利于实现较好冲洗布料的效果。

本实用新型碱水溢流结构，其特征在于：包括设在布料上方用于输出碱水的管道，所述管道下部上间隔设有多个出水细孔，所述管道的下方设有溢水槽，所述溢水槽侧部的溢水板上表面设有锯齿。

进一步的，上述溢水槽的截面呈梯形。

进一步的，上述溢水槽往具有锯齿的一侧倾斜3度。

本实用新型碱水溢流结构通过在管道下部上间隔设有多个出水细孔，并在管道的下方设有溢水槽，以及溢水槽侧部的溢水板上表面设有锯齿，从而使碱水通过管道可以输送到溢水槽，又由溢水槽装满后通过锯齿溢流到布料上，由于锯齿的存在，使得溢水更加的均匀，使布料冲洗更充分。

附图说明：

图1是本实用新型碱水溢流结构的剖面图；

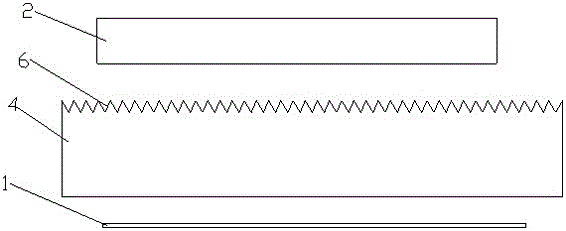

图2是图1的右视图。

具体实施方式：

本实用新型碱水溢流结构，包括设在布料1上方用于输出碱水的管道2，所述管道2下部上间隔设有多个出水细孔3，所述管道2的下方设有溢水槽4，所述溢水槽4侧部的溢水板5上表面设有锯齿6。

进一步的，为了提高溢水效果，上述溢水槽的截面呈梯形，上述溢水槽往具有锯齿的一侧倾斜3度。梯形状的溢水槽较有利于储水，溢水槽上开口宽为12厘米，溢水槽下底宽为6厘米，溢水槽高为5厘米，溢水槽为薄壳槽，其壁厚为0.8厘米，锯齿6由连续的正放和倒置的V型齿构成，V型齿的夹角为60度，V型齿上开口宽度为0.8厘米。

管道2的外径为6厘米，内径为3厘米，管道2上相邻的两出水细孔3间距为5厘米，细孔3呈喇叭形，管道2的内管壁位置的细孔3孔径为0.3厘米，在外管壁位置的细孔3孔径为0.6厘米，该种设计的出水较为均匀，从而不会给溢水槽4内的水造成较大的波动，以使通过锯齿6的溢水较为均匀。

管道2的中心线与溢水槽的溢水板5上表面的距离为6厘米，溢水槽的溢水板5上表面与布料1表面的距离为15厘米，该间距的设置有利于实现较好的冲洗效果。

本实用新型碱水溢流结构通过在管道下部上间隔设有多个出水细孔，并在管道的下方设有溢水槽，以及溢水槽侧部的溢水板上表面设有锯齿，从而使碱水通过管道可以输送到溢水槽，又由溢水槽装满后通过锯齿溢流到布料上，由于锯齿的存在，使得溢水更加的均匀，使布料冲洗更充分。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做到变化与修饰都应属本实用新型的涵盖范围。
