一种电脑横机密度自动调整装置的制作方法

本实用新型涉及电脑横机技术领域，具体涉及一种电脑横机密度自动调整装置。

背景技术：

现有电脑横机的密度调整主要由人工来完成，人工调整密度容易因人为因素产生误差造成次品，增加企业运营成本，造成大量纱线浪费，并且工作繁琐，每隔2到3小时要检查一次密度是否正常，增加操作人员工作量。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的一种电脑横机密度自动调整装置，它具有结构简单，成本低，能够降低纱线损耗，提高机器稳定性，节约成本，提高工作效率，以及减轻操作人员工作量，解决成本高，操作繁琐等问题。

本实用新型所述的一种电脑横机密度自动调整装置，它包括底座，底座内设置有电腔控制系统，底座上设置有工作台，工作台上设置有边纱架，边纱架侧面上设置有数控测纱装置；所述工作台上左右两侧对应设置有弧形支架，两弧形支架之间设置有传动轴杆，传动轴杆上设置有山板，传动轴杆上一侧端设置有纱嘴；所述工作台上设置有针板，针板上设置有织针；所述边纱架上设置有电子挑线架；所述山板的板面表面上部两侧对应设置有密度步进电机，山板的板面背面上部中间左右两侧对应设置有密度三角，密度步进电机驱动密度三角动作。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种电脑横机密度自动调整装置，它具有结构简单，成本低，能够降低纱线损耗，提高机器稳定性，节约成本，提高工作效率，以及减轻操作人员工作量，解决成本高，操作繁琐等问题。

【附图说明】

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的不当限定，在附图中：

图1是本实用新型结构示意图；

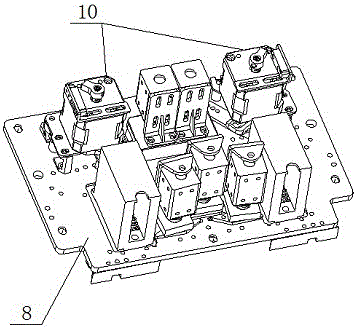

图2是本实用新型中的山板一侧面结构示意图；

图3是本实用新型中的山板另一侧面结构示意图。

附图标记说明：

1、电腔控制系统；2、电子挑线架；3、数控测纱装置；4、边纱架；5、纱嘴；6、针板；7、织针；8、山板；9、密度三角；10、密度步进电机。

【具体实施方式】

下面将结合附图以及具体实施例来详细说明本实用新型，其中的示意性实施例以及说明仅用来解释本实用新型，但并不作为对本实用新型的限定。

如图1-图3所示，本具体实施方式所述的一种电脑横机密度自动调整装置，它包括底座，底座内设置有电腔控制系统1，底座上设置有工作台，工作台上设置有边纱架4，边纱架4侧面上设置有数控测纱装置3；所述工作台上左右两侧对应设置有弧形支架，两弧形支架之间设置有传动轴杆，传动轴杆上设置有山板8，传动轴杆上一侧端设置有纱嘴5；所述工作台上设置有针板6，针板6上设置有织针7；所述边纱架4上设置有电子挑线架2；所述山板8的板面表面上部两侧对应设置有密度步进电机10，山板8的板面背面上部中间左右两侧对应设置有密度三角9，密度步进电机10驱动密度三角9动作。

本实用新型的工作原理如下：

电脑横机在编织时，纱线经过电子挑线架2依次到数控测纱装置3、边纱架4、纱嘴5、织针7、针板6编织成衣片，数控测纱装置3记录纱线用量，将用纱线量数据传输给电腔控制系统1，电控控制系统1将数据与保存的数据对比，对比结果如用纱量大于标准量，电腔控制系统1将控制密度步进电机10带动密度三角向上移动减少用纱量，对比结如果用纱量小于标准量，电脑控制系统1将控制密度步进电机10带动密度三角9向下移动增回用纱量。从面达到自动调节密度的功能。

本设计里的电腔控制系统1、数控测纱装置3所涉及的程序控制，均是本行业的人员能够轻松实现的，故不作详细阐述。

本实用新型所述的一种电脑横机密度自动调整装置，它具有结构简单，成本低，能够降低纱线损耗，提高机器稳定性，节约成本，提高工作效率，以及减轻操作人员工作量，解决成本高，操作繁琐等问题。

以上所述仅是本实用新型的较佳实施方式，故凡依本实用新型专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本实用新型专利申请范围内。
