水刺湿法成网专用鼓罩的制作方法

本实用新型涉及一种水刺湿法成网专用鼓罩，属于水刺无纺布生产设备的技术领域。

背景技术：

水刺无纺布主要通过高压净水处理而成，主要过程为：经过梳理后的纤维层，进入鼓罩，高压净水对位于鼓罩上的纤维层进行连续高压喷水，使得纤维层内的纤维相互缠绕、缠结，得到水刺无纺布的基布。水刺无纺布的基布，再经过烘干处理便可得到水刺无纺布成品。但目前的鼓罩结构只能适用于水刺干法成网，而不能适用于水刺湿法成网。

技术实现要素：

本实用新型的目的是提供一种水刺湿法成网专用鼓罩。

为达到上述目的，本实用新型所采用的技术方案为：

一种水刺湿法成网专用鼓罩，包括由内而外依次固定设置的不锈钢冲孔板、不锈钢编织网、镍网；其中，不锈钢冲孔板上的冲孔直径为4-6mm，镍网上开设有圆形通孔及波浪形线条通孔，圆形通孔的直径为0.24-0.26mm。

作为上述方案的进一步设置，所述不锈钢编织网为40目不锈钢编织网。

所述镍网中，10mm²内有130个圆形通孔。

所述不锈钢冲孔板上的冲孔直径为5mm。

本实用新型水刺湿法成网专用鼓罩，不仅可保持纤维不流失（水刺湿法成网工艺所采用的原料纤维均较短，用常规的鼓罩容易造成纤维流失），而且可保证产品的缠结效果，并提高产品强力。同时，通过本实用新型水刺湿法成网专用鼓罩生产出来的产品，在视觉和手感上具有提花效果。

本实用新型水刺湿法成网专用鼓罩，主要应用于生产可冲散型水刺无纺布。

以下结合附图和具体实施方式对本实用新型作进一步说明。

附图说明

图1为本实用新型的结构示意图；

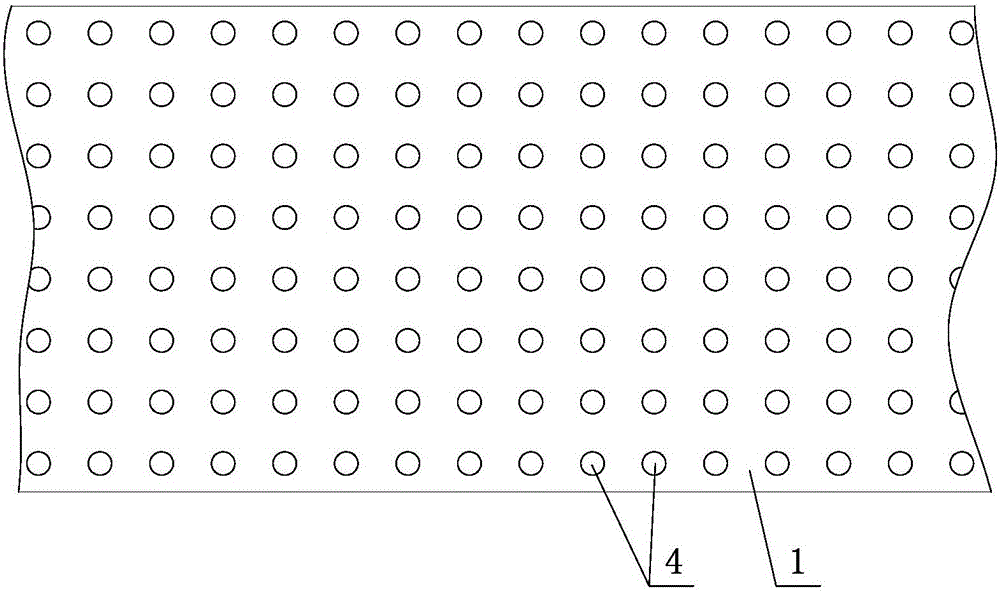

图2为图1中不锈钢冲孔板展开后的平面结构示意图；

图3为图1中不锈钢编织网展开后的平面结构示意图；

图4为图1中镍网展开后的平面结构示意图。

具体实施方式

结合图1、图2、图3、图4所示，本实用新型水刺湿法成网专用鼓罩，包括由内而外依次固定设置的不锈钢冲孔板1、不锈钢编织网2、镍网3；其中，不锈钢冲孔板1上的冲孔4直径为4-6mm，镍网3上开设有圆形通孔5及波浪形线条通孔6，圆形通孔5的直径为0.24-0.26mm。

本实施例中，不锈钢编织网2优选为40目不锈钢编织网。镍网3中，10mm²内有130个圆形通孔5，波浪形线条通孔6均匀分布于镍网3上。

本实施例中，不锈钢冲孔板1上的冲孔4直径优选为5mm。

上述实施例仅用于解释说明本实用新型的发明构思，而非对本实用新型权利保护的限定，凡利用此构思对本实用新型进行非实质性的改动，均应落入本实用新型的保护范围。
