一种熨烫机的熨烫板的制作方法

本实用新型属于熨烫设备配件技术领域，具体涉及一种熨烫机的熨烫板。

背景技术：

熨烫机是一种用于在服装加工制作或洗涤后对服装的褶皱部位进行熨烫的设备。它包括熨烫板和熨台，现有熨烫机的熨烫板由两块具有内腔的金属板扣合在一起，并通过固定机构对两块金属板进行固定。

现有熨烫板的固定结构设置得较为不合理，使得熨烫板的两块金属板的扣合固定或拆分很麻烦，不便于两块金属板地安装及熨烫板内部的维修，因此有必要提出一种固定结构简单，两块金属板能很容易扣合固定或拆分的熨烫板。

技术实现要素：

本实用新型的目的是针对现有的熨烫板所存在的上述缺点，而提供一种熨烫机的熨烫板，尤其是一种组装拆分方便的熨烫板。

本实用新型的目的可通过下列技术方案来实现：

一种熨烫机的熨烫板，它包括底板和能扣在底板上与底板相配合的板罩，所述的底板的边缘设置有一圈凸沿，所述的板罩包括本体及设置在本体边缘的一圈与凸沿相匹配的罩沿，其特征在于，所述的罩沿和凸沿之间设置有卡接机构，所述的卡接机构包括固设在罩沿一内侧壁上的若干片状或杆状的卡件，所述的凸沿上对应地设置有若干卡口，卡件插入卡口后，板罩扣在底板上，板罩本体远离卡接机构一侧和底板之间通过固定件固定。

在上述的一种熨烫机的熨烫板中，所述的固定件包括螺钉及设置在板罩本体上的通孔，底板面向板罩一面上与通孔对应位置处设置有具有内螺纹的圆柱销，螺钉穿过螺孔与圆柱销螺纹连接。

在上述的一种熨烫机的熨烫板中，所述的罩沿的边缘向内弯折形成一圈包边。板罩扣在底板上时，包边能将卡件裸露部分遮挡住，使得熨烫板的外形更加美观。

在上述的一种熨烫机的熨烫板中，所述的底板上的凸沿面向板罩一面。

与现有技术相比，本实用新型通过设置卡接机构(卡件和卡口)，板罩和底板能通过卡接机构卡接在一起，同时板罩扣在底板上并通过固定件固定在一起，本实用新型结构简单，板罩和底板的安装或拆分方便。

附图说明

图1为本实用新型的结构示意图。

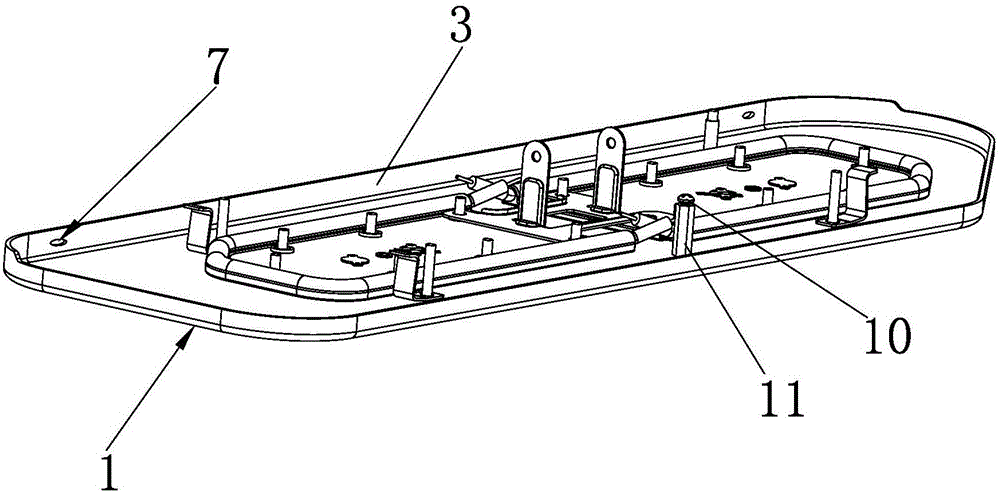

图2为本实用新型的底板的结构示意图。

图3为本实用新型的板罩的结构示意图。

图中，1、底板；2、板罩；3、凸沿；4、本体；5、罩沿；6、卡件；7、卡口；8、连接部；9、卡接部；10、螺钉；11、圆柱销；12、包边。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1-图3所示，本实用新型提供的一种熨烫机的熨烫板，它包括底板1和与底板1相配合的板罩2，底板1的边缘面向板罩2一面设置有一圈凸沿3。

板罩2包括本体4及设置在本体4边缘的一圈与凸沿3相匹配的罩沿5，罩沿5和凸沿3之间设置有卡接机构。卡接机构包括固设在罩沿5一内侧壁上的若干片状或杆状的卡件6，凸沿3上对应地设置有若干卡口7。本实施例的卡件6为片状，它包括连接部8和卡接部9，卡件6呈L形，卡接部9插入卡口7后，板罩2扣在底板1上，板罩2的本体4远离卡接机构一侧和底板1之间通过固定件固定。

本实用新型的固定件包括螺钉10及设置在板罩2的本体4上的通孔，底板1面向板罩2一面与通孔对应位置处设置有具有内螺纹的圆柱销11，螺钉10穿过螺孔与圆柱销11螺纹连接。

罩沿5的边缘向内弯折形成一圈包边12。这样板罩2扣在底板1上时，包边12能将卡件6裸露部分遮挡住，使得熨烫板的外形更加美观。

对底板1和板罩2进行组装时，先将卡件6的卡接部9卡入对应的卡口7内，此时，板罩2扣在底板1上，再通过螺钉10对底板1和板罩2进行固定。当熨烫板内部的零件损坏时，需要拆分底板1和板罩2，只需要拧开螺钉10，底板1和板罩2可以相对翻转，卡件6的卡接部9从对应的卡口7抽出，底板1和板罩2完全分开，可以对损坏的零件进行维修。

应该理解，在本实用新型的权利要求书、说明书中，所有“包括……”均应理解为开放式的含义，也就是其含义等同于“至少含有……”，而不应理解为封闭式的含义，即其含义不应该理解为“仅包含……”。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。
