一种便于衣服风干的晾衣架的制作方法

本发明涉及一种晾衣架，更具体的说是一种便于衣服风干的晾衣架。

背景技术：

晾衣架是家庭经常使用的家用晾衣服工具，它不仅方便衣服晾干，而且经济实惠。但是目前常用的晾衣架仅仅可以将衣服挂起，有些衣服洗完后，衣服内存的水不能拧干，导致衣服两端的布料黏在一起，不方便衣服晾干，所以设计了这种便于衣服风干的晾衣架。

技术实现要素：

本发明提供一种便于衣服风干的晾衣架，有益效益是可以撑开衣服或者裤子，增加衣服或者裤子内部的空气流动，进而增加空气流通速率；还可以接住未拧干衣服滴落的水滴，避免水滴直接滴落在地面上。

为解决上述技术问题，本发明涉及一种晾衣架，更具体的说是一种便于衣服风干的晾衣架，包括衣架、支撑装置、存水槽、螺母，可以撑开衣服或者裤子，增加衣服或者裤子内部的空气流动，进而增加空气流通速率；还可以接住未拧干衣服滴落的水滴，避免水滴直接滴落在地面上。

衣架由挂钩、上横梁、立柱、螺孔、下横梁构成；挂钩、上横梁、立柱、下横梁是一个整体，挂钩位于上横梁上端，上横梁与下横梁之间通过立柱连接，下横梁上设有螺孔；

支撑装置由转动装置ⅰ、套筒、螺杆、转动杆、转动装置ⅱ、半球形支撑片、卡槽ⅰ构成；套筒、半球形支撑片均设有两个，两个半球形支撑片的一端粘合在一个套筒侧壁上，两个半球形支撑片的另一端粘合在另一个套筒侧壁上，卡槽ⅰ设置在半球形支撑片内壁上，转动装置ⅰ位于两个半球形支撑片内部，套筒下端通过螺纹连有螺杆，螺杆底端通过螺纹连有转动杆，转动杆上设有转动装置ⅱ；

转动装置ⅰ由挡板、固定盒、矩形通孔、转杆、卡块ⅰ、弹簧构成；固定盒内部中空，并且固定盒中间靠上处设有多个矩形通孔，矩形通孔与固定盒内部中空腔连通，固定盒上端面设有圆孔，转杆插入该圆孔中，转杆下端通过粘合连有挡板，挡板与固定盒内部的中空腔间隙配合，弹簧设置在固定盒内部，弹簧的一端粘合在挡板底端，弹簧的另一端粘合在固定盒下端面上，卡块ⅰ粘合在转杆上，并且卡块ⅰ与矩形通孔、固定盒内部的中空腔间隙配合；

转动装置ⅱ由连接杆、上转动杆、下转动杆、插柱、连接片构成；上转动杆、下转动杆均通过插柱设置在连接杆上，连接片的一端粘合在上转动杆上，连接片的另一端粘合在下转动杆上；

连接杆由连接杆主体、方形孔、圆形通孔、矩形槽构成；方形孔设置在连接杆主体中间，并且贯穿连接杆主体，矩形槽设置在连接杆主体两端，圆形通孔设置在连接杆主体上端，并且方形孔与圆形通孔连通，上转动杆、下转动杆通过插柱设置在方形孔中，插柱与圆形通孔间隙配合；

上转动杆由插孔、卡槽ⅱ、卡槽ⅲ构成；插孔设置在上转动杆中间，卡槽ⅱ、卡槽ⅲ均设置在上转动杆上，并且卡槽ⅱ、卡槽ⅲ均与插孔连通，卡槽ⅱ与卡槽ⅲ相互垂直；

插柱的侧面设有卡块ⅱ，卡块ⅱ与卡槽ⅱ、卡槽ⅲ间隙配合，插柱与插孔间隙配合；

存水槽上设有孔；

支撑装置上的套筒粘合在下横梁上的螺孔上端，套筒内部的孔与螺孔连通，螺杆与螺孔螺纹连接，固定盒粘合在下横梁顶端中间，卡块ⅰ与卡槽ⅰ间隙配合，转动杆与矩形槽间隙配合，存水槽上的孔与螺杆间隙配合，螺母位于存水槽底端，并且螺母与螺杆螺纹配合。

作为本技术方案的进一步优化，本发明一种便于衣服风干的晾衣架所述上转动杆与下转动杆结构相同。

作为本技术方案的进一步优化，本发明一种便于衣服风干的晾衣架所述连接片是塑料薄片。

作为本技术方案的进一步优化，本发明一种便于衣服风干的晾衣架所述连接片处于弯曲状态时，插柱上的卡块ⅱ分别与上转动杆、下转动杆上的卡槽ⅱ、卡槽ⅲ间隙配合，即上转动杆、下转动杆相互垂直。

本发明一种便于衣服风干的晾衣架的有益效果为：

本发明一种便于衣服风干的晾衣架，可以撑开衣服或者裤子，增加衣服或者裤子内部的空气流动，进而增加空气流通速率；还可以接住未拧干衣服滴落的水滴，避免水滴直接滴落在地面上。

附图说明

下面结合附图和具体实施方法对本发明做进一步详细的说明。

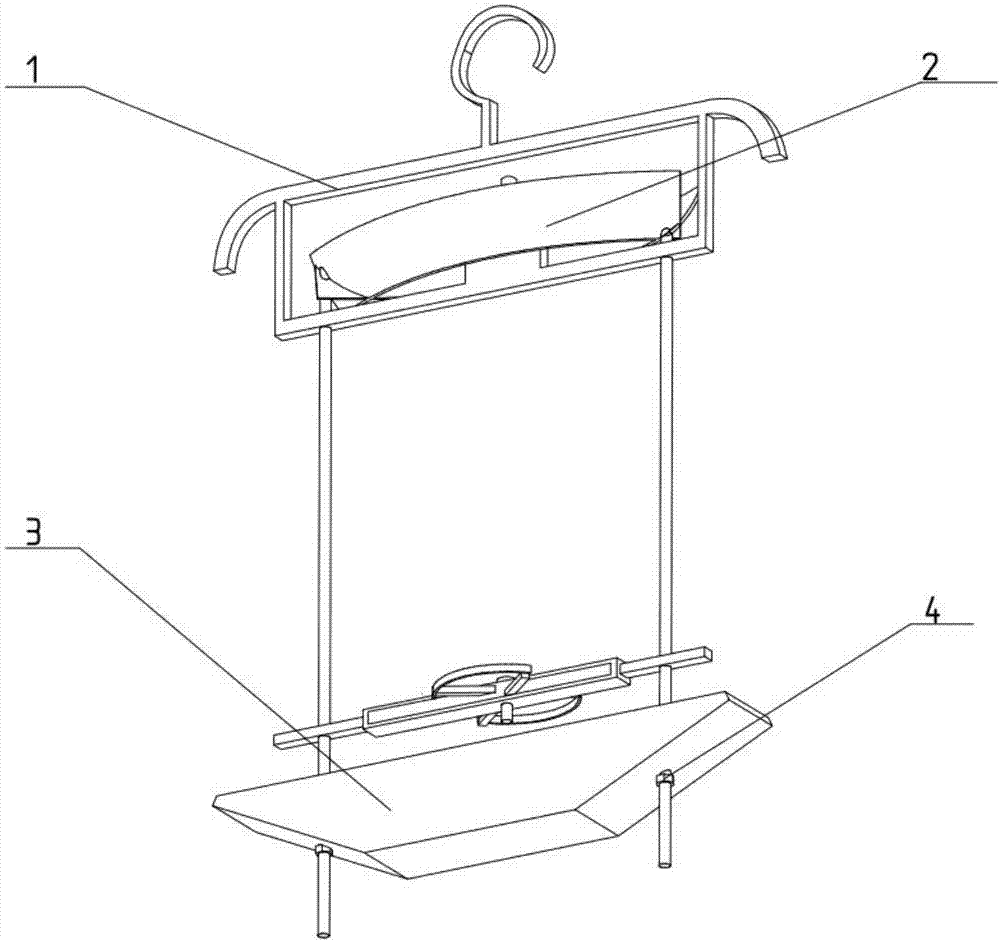

图1为本发明一种便于衣服风干的晾衣架的结构示意图。

图2为本发明一种便于衣服风干的晾衣架的另一方向结构示意图。

图3为本发明一种便于衣服风干的晾衣架的衣架结构示意图。

图4为本发明一种便于衣服风干的晾衣架的支撑装置结构示意图。

图5为本发明一种便于衣服风干的晾衣架的支撑装置另一方向结构示意图。

图6为本发明一种便于衣服风干的晾衣架的转动装置ⅰ结构示意图。

图7为本发明一种便于衣服风干的晾衣架的转动装置ⅰ立体结构示意图。

图8为本发明一种便于衣服风干的晾衣架的连接杆结构示意图。

图9为本发明一种便于衣服风干的晾衣架的连接杆主体结构示意图。

图10为本发明一种便于衣服风干的晾衣架的转动装置ⅱ结构示意图。

图11为本发明一种便于衣服风干的晾衣架的上转动杆结构示意图。

图12为本发明一种便于衣服风干的晾衣架的插柱结构示意图。

图13为本发明一种便于衣服风干的晾衣架的孔的位置结构示意图。

图中：衣架1；挂钩1-1；上横梁1-2；立柱1-3；螺孔1-4；下横梁1-5；支撑装置2；转动装置ⅰ2-1；挡板2-1-1；固定盒2-1-2；矩形通孔2-1-3；转杆2-1-4；卡块ⅰ2-1-5；弹簧2-1-6；套筒2-2；螺杆2-3；转动杆2-4；转动装置ⅱ2-5；连接杆2-5-1；连接杆主体2-5-1-1；方形孔2-5-1-2；圆形通孔2-5-1-3；矩形槽2-5-1-4；上转动杆2-5-2；插孔2-5-2-1；卡槽ⅱ2-5-2-2；卡槽ⅲ2-5-2-3；下转动杆2-5-3；插柱2-5-4；卡块ⅱ2-5-4-1；连接片2-5-5；半球形支撑片2-6；卡槽ⅰ2-7；存水槽3；孔3-1；螺母4。

具体实施方式

具体实施方式一：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本发明涉及一种晾衣架，更具体的说是一种便于衣服风干的晾衣架，包括衣架1、支撑装置2、存水槽3、螺母4，可以撑开衣服或者裤子，增加衣服或者裤子内部的空气流动，进而增加空气流通速率；还可以接住未拧干衣服滴落的水滴，避免水滴直接滴落在地面上。

衣架1由挂钩1-1、上横梁1-2、立柱1-3、螺孔1-4、下横梁1-5构成；挂钩1-1、上横梁1-2、立柱1-3、下横梁1-5是一个整体，挂钩1-1位于上横梁1-2上端，上横梁1-2与下横梁1-5之间通过立柱1-3连接，下横梁1-5上设有螺孔1-4；衣架1用于悬挂衣服；

支撑装置2由转动装置ⅰ2-1、套筒2-2、螺杆2-3、转动杆2-4、转动装置ⅱ2-5、半球形支撑片2-6、卡槽ⅰ2-7构成；套筒2-2、半球形支撑片2-6均设有两个，两个半球形支撑片2-6的一端粘合在一个套筒2-2侧壁上，两个半球形支撑片2-6的另一端粘合在另一个套筒2-2侧壁上，卡槽ⅰ2-7设置在半球形支撑片2-6内壁上，转动装置ⅰ2-1位于两个半球形支撑片2-6内部，套筒2-2下端通过螺纹连有螺杆2-3，螺杆2-3底端通过螺纹连有转动杆2-4，转动杆2-4上设有转动装置ⅱ2-5；支撑装置2用于将衣服前后两端的布料撑起，便于通风；

转动装置ⅰ2-1由挡板2-1-1、固定盒2-1-2、矩形通孔2-1-3、转杆2-1-4、卡块ⅰ2-1-5、弹簧2-1-6构成；固定盒2-1-2内部中空，并且固定盒2-1-2中间靠上处设有多个矩形通孔2-1-3，矩形通孔2-1-3与固定盒2-1-2内部中空腔连通，固定盒2-1-2上端面设有圆孔，转杆2-1-4插入该圆孔中，转杆2-1-4下端通过粘合连有挡板2-1-1，挡板2-1-1与固定盒2-1-2内部的中空腔间隙配合，弹簧2-1-6设置在固定盒2-1-2内部，弹簧2-1-6的一端粘合在挡板2-1-1底端，弹簧2-1-6的另一端粘合在固定盒2-1-2下端面上，卡块2-1-5ⅰ粘合在转杆2-1-4上，并且卡块ⅰ2-1-5与矩形通孔2-1-3、固定盒2-1-2内部的中空腔间隙配合；转动装置ⅰ2-1用于撑起衣服领子部分；

转动装置ⅱ2-5由连接杆2-5-1、上转动杆2-5-2、下转动杆2-5-3、插柱2-5-4、连接片2-5-5构成；上转动杆2-5-2、下转动杆2-5-3均通过插柱2-5-4设置在连接杆2-5-1上，连接片2-5-5的一端粘合在上转动杆2-5-2上，连接片2-5-5的另一端粘合在下转动杆2-5-3上；转动装置ⅱ2-5用于撑起衣服下端；

连接杆2-5-1由连接杆主体2-5-1-1、方形孔2-5-1-2、圆形通孔2-5-1-3、矩形槽2-5-1-4构成；方形孔2-5-1-2设置在连接杆主体2-5-1-1中间，并且贯穿连接杆主体2-5-1-1，矩形槽2-5-1-4设置在连接杆主体2-5-1-1两端，圆形通孔2-5-1-3设置在连接杆主体2-5-1-1上端，并且方形孔2-5-1-2与圆形通孔2-5-1-3连通，上转动杆2-5-2、下转动杆2-5-3通过插柱2-5-4设置在方形孔2-5-1-2中，插柱2-5-4与圆形通孔2-5-1-3间隙配合；

上转动杆2-5-2由插孔2-5-2-1、卡槽ⅱ2-5-2-2、卡槽ⅲ2-5-2-3构成；插孔2-5-2-1设置在上转动杆2-5-2中间，卡槽ⅱ2-5-2-2、卡槽ⅲ2-5-2-3均设置在上转动杆2-5-2上，并且卡槽ⅱ2-5-2-2、卡槽ⅲ2-5-2-3均与插孔2-5-2-1连通，卡槽ⅱ2-5-2-2与卡槽ⅲ2-5-2-3相互垂直；

插柱2-5-4的侧面设有卡块ⅱ2-5-4-1，卡块ⅱ2-5-4-1与卡槽ⅱ2-5-2-2、卡槽ⅲ2-5-2-3间隙配合，插柱2-5-4与插孔2-5-2-1间隙配合；

存水槽3上设有孔3-1；

支撑装置2上的套筒2-2粘合在下横梁1-5上的螺孔1-4上端，套筒2-2内部的孔与螺孔1-4连通，螺杆2-3与螺孔1-4螺纹连接，固定盒2-1-2粘合在下横梁1-5顶端中间，卡块ⅰ2-1-5与卡槽ⅰ2-7间隙配合，转动杆2-4与矩形槽2-5-1-4间隙配合，存水槽3上的孔3-1与螺杆2-3间隙配合，螺母4位于存水槽3底端，并且螺母4与螺杆2-3螺纹配合。晾衣服时，将装置从衣服下端伸入衣服内部至挂钩1-1从领口处露出在衣服外端，转动转杆2-1-4，转杆2-1-4带动卡块ⅰ2-1-5转动，使卡块ⅰ2-1-5卡在卡槽ⅰ2-7中，将半球形支撑片2-6撑起，使半球形支撑片2-6将衣服领口处撑起，然后转动转动杆2-4至衣服中下段，然后调整上转动杆2-5-2、下转动杆2-5-3使之间的夹角成90°，然后将插柱2-5-4插在圆形通孔2-5-1-3、插孔2-5-2-1中，并且卡块ⅱ2-5-4-1卡在上转动杆2-5-2上的卡槽ⅱ2-5-2-2、下转动杆2-5-3上的卡槽ⅲ2-5-2-3中，将衣服下端的布料撑开，最后将存水槽3套在螺杆2-3中，然后通过螺母4将存水槽固定住；晾裤子时，将转动装置ⅱ2-5取下，然后将螺杆2-3伸入裤腿中，至转动装置ⅰ2-1位于裤腰处，然后转动转杆2-1-4，转杆2-1-4带动卡块ⅰ2-1-5转动，使卡块ⅰ2-1-5卡在卡槽ⅰ2-7中，将半球形支撑片2-6撑起，使半球形支撑片2-6将裤子裤腰处撑起，然后转动转动杆2-4，使转动杆2-4垂直裤线将裤筒撑起，然后将水槽3套在螺杆2-3中，然后通过螺母4将存水槽固定住。

具体实施方式二：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述上转动杆2-5-2与下转动杆2-5-3结构相同。

具体实施方式三：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述连接片2-5-5是塑料薄片。

具体实施方式四：

下面结合图1、2、3、4、5、6、7、8、9、10、11、12、13说明本实施方式，本实施方式对实施方式一作进一步说明，所述连接片2-5-5处于弯曲状态时，插柱2-5-4上的卡块ⅱ2-5-4-1分别与上转动杆2-5-2、下转动杆2-5-3上的卡槽ⅱ2-5-2-2、卡槽ⅲ2-5-2-3间隙配合，即上转动杆2-5-2、下转动杆2-5-3相互垂直。

本发明的工作原理是：晾衣服时，将装置从衣服下端伸入衣服内部至挂钩1-1从领口处露出在衣服外端，转动转杆2-1-4，转杆2-1-4带动卡块ⅰ2-1-5转动，使卡块ⅰ2-1-5卡在卡槽ⅰ2-7中，将半球形支撑片2-6撑起，使半球形支撑片2-6将衣服领口处撑起，然后转动转动杆2-4至衣服中下段，然后调整上转动杆2-5-2、下转动杆2-5-3使之间的夹角成90°，然后将插柱2-5-4插在圆形通孔2-5-1-3、插孔2-5-2-1中，并且卡块ⅱ2-5-4-1卡在上转动杆2-5-2上的卡槽ⅱ2-5-2-2、下转动杆2-5-3上的卡槽ⅲ2-5-2-3中，将衣服下端的布料撑开，最后将存水槽3套在螺杆2-3中，然后通过螺母4将存水槽固定住；晾裤子时，将转动装置ⅱ2-5取下，然后将螺杆2-3伸入裤腿中，至转动装置ⅰ2-1位于裤腰处，然后转动转杆2-1-4，转杆2-1-4带动卡块ⅰ2-1-5转动，使卡块ⅰ2-1-5卡在卡槽ⅰ2-7中，将半球形支撑片2-6撑起，使半球形支撑片2-6将裤子裤腰处撑起，然后转动转动杆2-4，使转动杆2-4垂直裤线将裤筒撑起，然后将水槽3套在螺杆2-3中，然后通过螺母4将存水槽固定住。

当然，上述说明并非对本发明的限制，本发明也不仅限于上述举例，本技术领域的普通技术人员在本发明的实质范围内所做出的变化、改型、添加或替换，也属于本发明的保护范围。
