一种衣物折叠机的制作方法

本实用新型涉及服装的整理折叠设备，特别涉及一种衣物折叠机。

背景技术：

目前，在服装加工行业，对于衬衫、羊毛衫等在成衣后需要进行整理折叠，而为了提升整理的效率以及降低劳动成本，并且使得折叠后的衣物保持良好的一致性，所以设计出用于折叠衣物的折叠机，通过机械化的加工，提升折叠衣物的效率。

公告号为CN2872896Y，公告日为2007年2月28日的中国专利《服装折叠机》，公开了一种服装折叠机，应用于服装加工行业对服装出厂前的后整理折叠，属于服装机械。包括机架和工作台面，特点是：还包括一衣领模、一领尖模和一用于驱使衣领模展开/收拢的衣领模开合调节机构以及一与衣领模相配合的用于挟持贴靠到衣领模上去的衣领的压领机构。

上述的实用新型优点在于具有对服装的折叠效率高、折叠效果好的优点，而且能减轻工人的劳动强度。但是在其在进行叠衣的过沉重，仅将衣物的一端固定，而衣物本身较长，导致在对衣物进行翻折的过程中不能很好地保持折边平齐。

技术实现要素：

本实用新型的目的是提供一种衣物折叠机，通过在机架的两侧分别设置叠衣板对衣物的两侧进行压持，从而在进行折叠的过程中提升折边的整齐度。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种衣物折叠机，包括机架，所述机架两侧分别设置有叠衣板，所述叠衣板上设置有转动连接在所述机架上的转轴，所述机架上设置有用于推动两侧的所述叠衣板发生转动的双活塞气缸。

通过采用上述技术方案，在机架的两侧分别设置叠衣板，并且通过双活塞气缸可以同时驱动两侧的叠衣板运动，在转轴的作用下叠衣板在机架上发生转动，使得叠衣板可以同时对衣物进行压持，在叠放衣物时通过叠衣板可以方便地将衣物的折边对齐，提升对衣物的折叠质量。

本实用新型进一步设置为：所述叠衣板上相对设置有连接座，所述转轴固定在所述连接座上，所述机架上相对设置有用于限定所述转轴的安装座。

通过采用上述技术方案，叠衣板通过连接座上的转轴转动连接在安装座上，转轴与连接座固定，叠衣板可以进行稳定的转动，并且在安装座的作用下对转轴进行支撑，给予叠衣板提供足够的转动空间。

本实用新型进一步设置为：所述转轴上设置有齿轮，所述双活塞气缸的活塞杆上连接有与所述齿轮啮合的齿条。

通过采用上述技术方案，转轴上设置的齿轮与活塞杆上的齿条啮合，在气缸的作用下活塞杆发生移动，通过齿条带动齿轮发生转动，实现转轴的转动，而转轴固定在叠衣板的连接座上，实现叠衣板的转动，改变叠衣板的状态，可以方便且稳定地对衣物进行压持以及与衣物分离。

本实用新型进一步设置为：所述齿轮位于相邻的所述安装座之间。

通过采用上述技术方案，齿轮在相邻的安装座之间，实现对齿轮的隐藏，齿轮不易与外界的事物发生接触，提升齿轮的稳定性。

本实用新型进一步设置为：所述连接座朝向所述安装座的一侧设置有抵触在所述安装座上的定位块。

通过采用上述技术方案，连接座上的定位块抵触在安装座上，在两侧连接座上的定位块结合，实现对连接座的位置限定，使两侧的连接座与两侧的安装座之间能够保持一定的距离，不会发生偏移，从而使叠衣板不会发生偏移，使两侧的叠衣板对应在准确的位置，从而在对衣物进行折叠的过程中能够保持折边的平整。

本实用新型进一步设置为：所述安装座朝向所述连接座的一侧设置有用于限定所述定位块移动范围的限位块组。

通过采用上述技术方案，安装座上设置限位块组，用于对定位块的移动范围进行限定，使定位块只能在一定范围内发生移动，从而对叠衣板的转动范围进行限定，能够使叠衣板在进行压持以及不需要压持时保持在一定的位置，方便叠衣板的转动，并且叠衣板不会给予衣物过大压力，提升了叠衣板的稳定性。

本实用新型进一步设置为：所述机架上设置有供所述活塞杆穿设的稳固座。

通过采用上述技术方案，活塞杆穿设在稳固座中，活塞杆的移动方向进行限定，使得活塞杆在滑移的过程中不会发生位置的偏移，提升活塞杆的稳定性，从而提升齿条的稳定性，能够稳定地带动齿轮发生转动。

综上所述，本实用新型具有以下有益效果：叠衣板通过连接座上的转轴转动连接在机架上的安装座上，使得叠衣板可以在机架上发生转动，并且在安装座的作用下叠衣板与机架之间具有一定的距离，使得叠衣板具有较大的转动空间，便于叠衣板的转动。

双活塞气缸的活塞杆上连接齿条，通过齿条与转轴上的齿轮啮合，当气缸动作时，通过齿条带动齿轮转动，而转轴与叠衣板上的连接座固定，即能实现叠衣板的转动，气缸的动作稳定，能够使叠衣板稳定的运动到一定的位置。

连接座上设置的定位块与安装座抵触，在两侧的定位块结合，实现对连接座和安装座之间的位置限定，从而限定叠衣板的位置，叠衣板不会发生位置偏移。在安装座上设置的限位块组用于对定位块的位置进行限定，限位块只能在一定的范围内进行移动，从而对叠衣板的转动范围进行限定，使叠衣板与衣物接触时保持在一定的位置，不会由于过大的作用力将衣物损坏，并且当叠衣板与衣物分离时转动一定的角度，不会过度转动而不便于对叠衣板进行控制。

附图说明

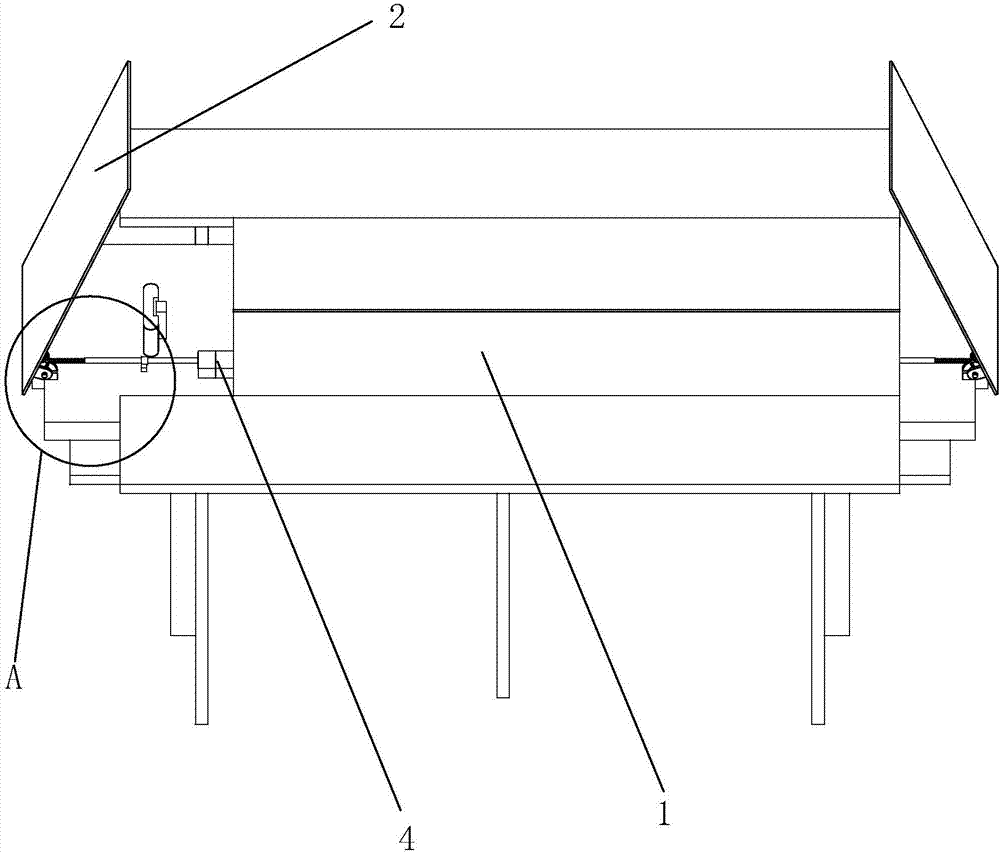

图1是本实施例的整体结构图；

图2本实施例的部分结构图；

图3是图2中A部放大图。

图中：1、机架；2、叠衣板；3、转轴；4、双活塞气缸；5、连接座；6、安装座； 7、齿轮；8、齿条；9、定位块；10、限位块组；11、稳固座。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

如图1、图2和图3所示，一种衣物折叠机，包括机架1，在机架1的两侧分别焊接有安装座6，每一侧的安装座6均相对设置有两个，在安装座6上连接有叠衣板2，叠衣板 2上相对地焊接有连接座5，在连接座5之间焊接转轴3，转轴3穿设过安装座6，实现叠衣板2在机架1上转动的功能，并且在安装座6的支撑下，使叠衣板2设置有转轴3的一端与机架1之间具有一定的间隙，便于叠衣板2进行转动。

在两侧的连接座5上靠近安装座6的一侧均焊接有定位块9，定位块9均抵触在安装座6上，在使得连接座5与安装座6之间保持一定的距离，两侧的定位块9结合，实现对连接座5的位置限定，叠衣板2不会发生偏移。

安装座6上靠近连接座5的一侧还焊接有限位块组10，定位块9位于限位块组10 内，当定位块9与限位块组10的一侧接触时，叠衣板2与机架1上的衣物接触，实现对衣物的压持作用，并且叠衣板2不会持续下降，保护衣物不会破损。当叠衣板2转动使定位块 9与限位块组10的另一侧接触时，叠衣板2转动的角度小于90度，使叠衣板2的重心保持在转轴3的一侧，便于对叠衣板2进行操控。

机架1上还安装有双活塞气缸4，双活塞气缸4两侧的活塞杆分别朝向两侧的叠衣板2设置，在转轴3上固定有齿轮7，活塞杆上焊接有与齿轮7啮合的齿条8，当气缸动作时，通过齿条8能够带动齿轮7发生转动，从而实现转轴3的转动，带动叠衣板2发生转动。齿条8位于齿轮7的下端位置，在齿条8移动的过程中不会影响叠衣板2的转动。

机架1上还设置有稳固座11，活塞杆穿设过固定座并且能够在固定座上发生滑移，在固定座的作用下能够对活塞杆的滑移方向进行限定，使得活塞杆保持在一定的滑移方向上，从而使齿条8可以与齿轮7之间进行稳定的啮合。

进行操作的过程中，将衣物放置在机架1上，然后气缸动作，使活塞杆向外侧运动，活塞杆上的齿条8带动齿轮7发生转动，转轴3在安装座6上发生转动，从而带动叠衣板2发生转动，而叠衣板2通过两侧连接座5上的定位块9与安装座6抵触，使叠衣板2在发生转动的过程中能够保持稳定，不会发生偏移，保持两侧叠衣板2的平齐。当两侧的叠衣板2均与衣物抵触时，定位块9与限位块组10之间的一侧抵触，定位块9不能再进行移动，将叠衣板2保持在一定的位置，此时气缸停止运动，通过两侧的叠衣板2来对衣物进行折叠，提升折边的平整度。折叠完成后，气缸的活塞杆回缩，带动叠衣板2翻转，叠衣板2 与衣物分离，并且在叠衣板2转动的过程中，定位块9与限位块组10的另一侧抵触，叠衣板2保持在一定的角度，气缸停止动作，即完成操作。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
