一种内衣物干燥消毒装置的制作方法

本实用新型涉及干燥消毒设备技术领域，具体为一种内衣物干燥消毒装置。

背景技术：

一种利用热能降低物料水分的机械设备，用于对物体进行干燥操作。干燥机通过加热使物料中的湿分汽化逸出，以获得规定湿含量的固体物料。干燥的目的是为了物料使用或进一步加工的需要。干燥机可分为固定床式、搅动式、喷雾式和组合式；按结构，干燥机可分为厢式干燥机、输送机式干燥机、滚筒式干燥机、立式干燥机、机械搅拌式干燥机、回转式干燥机、流化床式干燥机、气流式干燥机、振动式干燥机等。

现有的专门针对内衣物干燥消毒的设备存在缺失，内衣物干燥采用传统的通风晾干，效率低，且无法对内衣物进行有效的消毒杀菌处理，为此我们提出一种内衣物干燥消毒装置来解决以上存在的问题。

技术实现要素：

本实用新型的目的在于提供一种内衣物干燥消毒装置，以解决上述背景技术中提出的内衣物干燥采用传统的通风晾干，效率低，且无法对内衣物进行有效的消毒杀菌处理的问题。

为实现上述目的，本实用新型提供如下技术方案：一种内衣物干燥消毒装置，包括干燥机主体、电机和电加热板，所述干燥机主体的顶部安装有上机盖，所述上机盖的表面嵌入安装有微机控制面板，且上机盖的内部安装有紫外线杀菌灯管，所述干燥机主体的内部安装有干燥仓，所述干燥仓的外圈安装有甩水筒，所述甩水筒的外圈安装有通风筒，所述电加热板安装在干燥机主体的内部侧壁上，且电加热板上安装有电加热丝，所述电机嵌入安装在干燥机主体内部的底部，所述干燥机主体上安装有风机，所述紫外线杀菌灯管、电机、电加热板和风机的输出端均与微机控制面板的输入端电性连接。

优选的，所述干燥机主体的底部安装有万向自锁轮。

优选的，所述电机与甩水筒通过转轴传动连接。

优选的，所述甩水筒和通风筒均为网眼结构。

优选的，所述通风筒的底部安装有排污管。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，操作简单方便，本实用新型整体结构紧凑，占地空间较小，内置紫外线杀菌灯管，能够在内衣物干燥过程中对其进行彻底的杀菌消毒，保证内衣物的洁净，改善个人卫生问题，设备内部安装有电加热丝，利用热风对内衣物进行烘干处理，加速内衣物的干燥速度，可拿出即穿，方便生活。

附图说明

图1为本实用新型的内部结构示意图；

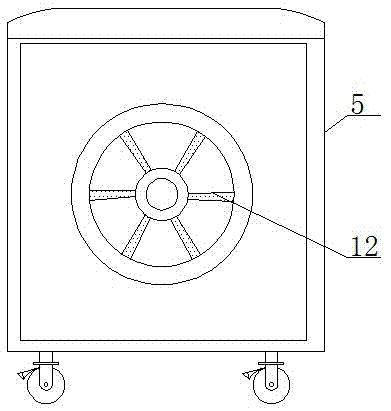

图2为本实用新型的后视图。

图中：1-上机盖；2-紫外线杀菌灯管；3-微机控制面板；4-干燥仓；5-干燥机主体；6-排污管；7-电机；8-甩水筒；9-通风筒；10-电加热丝；11-电加热板；12-风机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型提供的一种实施例：一种内衣物干燥消毒装置，包括干燥机主体5、电机7和电加热板11，干燥机主体5的顶部安装有上机盖1，上机盖1的表面嵌入安装有微机控制面板3，且上机盖1的内部安装有紫外线杀菌灯管2，干燥机主体5的内部安装有干燥仓4，干燥仓4的外圈安装有甩水筒8，甩水筒8的外圈安装有通风筒9，电加热板11安装在干燥机主体5的内部侧壁上，且电加热板11上安装有电加热丝10，电机7嵌入安装在干燥机主体5内部的底部，干燥机主体5上安装有风机12，紫外线杀菌灯管2、电机7、电加热板11和风机12的输出端均与微机控制面板3的输入端电性连接。

干燥机主体5的底部安装有万向自锁轮，电机7与甩水筒8通过转轴传动连接，甩水筒8和通风筒9均为网眼结构，通风筒9的底部安装有排污管6。

具体使用方式：该内衣物干燥消毒装置按正常程序安装好过后，先将干燥机5连接电源，使用者打开上机盖1，将需干燥衣物放置于干燥仓4的内部，关闭上机盖1，利用微机控制面板3设定电机7的运作时间，并启动电加热板11，电机7通过转轴带动甩水筒8转动，内衣物中的水通过甩水筒8上的网眼排出，同时风机12将空气引入，电加热丝11将空气加热后用于烘干衣物，紫外线杀菌灯管2杀死内衣物中的细菌。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
