一种水刺无纺布防飘网吸边装置的制作方法

本实用新型涉及无纺布生产技术领域，尤其涉及一种水刺无纺布防飘网吸边装置。

背景技术：

无纺布具有防潮、透气、柔韧、质轻、不助燃、容易分解、无毒无刺激性、色彩丰富、价格低廉、可循环再用等特点，如多采用聚丙烯粒料为原料，经高温熔融、喷丝、铺纲、热压卷取连续一步法生产而成。

在水刺无纺布生产线中，为了提高产量，使得生产线速度越开越快，但在输送棉网时，由于气流的原因，棉网会产生飘网，不能跟随输送带一同前进，影响生产，所以急需一种水刺无纺布防飘网吸边装置来改变这一现状。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种水刺无纺布防飘网吸边装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种水刺无纺布防飘网吸边装置，包括底座，所述底座的顶部外壁通过螺钉固定有输送机构，且底座顶部外壁的两侧通过螺钉固定有同一个龙门架，所述龙门架的顶部内壁通过螺钉固定有电控滑轨，且电控滑轨的内壁滑动连接有滑块，所述滑块的底部外壁通过螺钉固定有电动伸缩杆，且电动伸缩杆活塞杆的一端通过螺钉固定有固定块，所述固定块的底部外壁开设有安装槽，且安装槽的内壁通过螺钉固定有吹风机，所述吹风机的输出端套接有吹风盘，且吹风盘的底部外壁开设有喷气孔，所述喷气孔的内壁插接有喷气头。

进一步的，所述底座的底部外壁通过螺钉固定有四个万向轮，且四个万向轮位于底座底部外壁的四角处。

进一步的，所述输送机构包括四个支撑杆，且两个支撑杆相对一侧外壁通过轴承连接有滚筒，两个滚筒之间通过传送带形成传动配合。

进一步的，所述龙门架的两侧外壁均通过螺钉固定有吸棉机，且吸棉机的输入端套接有吸棉头。

进一步的，所述龙门架靠近电控滑轨一侧的顶部内壁开设有灯槽，且灯槽的内壁通过螺钉固定有照明灯。

进一步的，所述喷气头的数量为十至二十个，且十至二十个喷气头等距离分布在吹风盘的底部外壁上。

进一步的，所述底座的两侧外壁均通过螺钉固定有液压杆，且液压杆活塞杆的一端通过螺钉固定有支撑板。

本实用新型的有益效果为：

1、该水刺无纺布防飘网吸边装置，通过设置有输送机构、电动伸缩杆和喷气头，输送机构能够输送棉网进行移动，棉网输送的过程中，吹风机能够通过喷气头进行吹气，喷气头喷气的过程中能够使棉网牢牢贴合在输送机构上，不会产生位移飘网的现象，能跟随输送机构一同前进，不会影响生产，提高了无纺布的生产效率。

2、该水刺无纺布防飘网吸边装置，通过设置有吸棉机和照明灯，棉网在运输的过程中常常会产生棉花飞絮，吸棉机将棉花飞絮吸取至储棉仓内进行重新使用，避免了棉絮的浪费，照明灯能够起到良好的照明效果，便于工人在光线较弱的情况下操控装置。

3、该水刺无纺布防飘网吸边装置，通过设置有液压杆，装置在工作的过程中，控制液压杆活塞杆伸长，支撑板能够接触地面对装置进行固定，提高了装置工作时的稳定性。

该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，该装置设计结构合理，使用方便，满足人们的使用需求。

附图说明

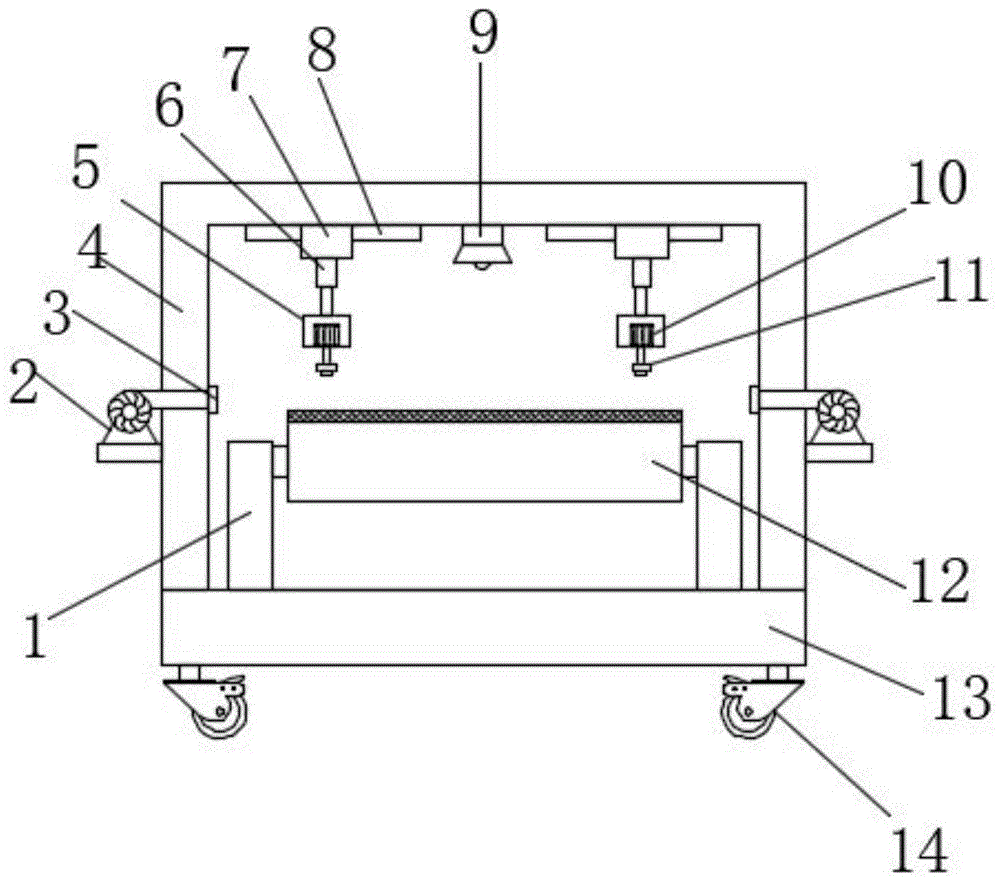

图1为本实用新型实施例1提出的一种水刺无纺布防飘网吸边装置的结构示意图；

图2为本实用新型提出的一种水刺无纺布防飘网吸边装置的吹风盘结构示意图；

图3为本实用新型实施例2提出的一种水刺无纺布防飘网吸边装置的结构示意图。

图中：1-支撑杆、2-吸棉机、3-吸棉头、4-龙门架、5-固定块、6-电动伸缩杆、7-滑块、8-电控滑轨、9-照明灯、10-吹风机、11-吹风盘、12-滚筒、13-底座、14-万向轮、15-喷气头、16-液压杆、17-支撑板。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。

实施例1

参照图1-2，一种水刺无纺布防飘网吸边装置，包括底座13，底座13的顶部外壁通过螺钉固定有输送机构，且底座13顶部外壁的两侧通过螺钉固定有同一个龙门架4，龙门架4的顶部内壁通过螺钉固定有电控滑轨8，且电控滑轨8的内壁滑动连接有滑块7，滑块7的底部外壁通过螺钉固定有电动伸缩杆6，且电动伸缩杆6活塞杆的一端通过螺钉固定有固定块5，固定块5的底部外壁开设有安装槽，且安装槽的内壁通过螺钉固定有吹风机10，吹风机10的输出端套接有吹风盘11，且吹风盘11的底部外壁开设有喷气孔，喷气孔的内壁插接有喷气头15。

本实用新型中，底座13的底部外壁通过螺钉固定有四个万向轮14，且四个万向轮14位于底座13底部外壁的四角处，万向轮14便于装置进行移动，提高了装置的机动性。

本实用新型中，输送机构包括四个支撑杆1，且两个支撑杆1相对一侧外壁通过轴承连接有滚筒12，两个滚筒12之间通过传送带形成传动配合。

本实用新型中，龙门架4的两侧外壁均通过螺钉固定有吸棉机2，且吸棉机2的输入端套接有吸棉头3，吸棉头3能够将飞扬的棉絮吸取至储棉仓内进行重新使用，避免了棉絮的浪费。

本实用新型中，龙门架4靠近电控滑轨8一侧的顶部内壁开设有灯槽，且灯槽的内壁通过螺钉固定有照明灯9，照明灯9能够起到良好的照明作用，便于工人在光线较弱的情况下开启使用。

本实用新型中，喷气头15的数量为十至二十个，且十至二十个喷气头15等距离分布在吹风盘11的底部外壁上。

工作原理：使用时，输送机构能够输送棉网进行移动，棉网输送的过程中，控制电动伸缩杆6活塞杆伸长，吹风机10能够通过喷气头15进行吹气，喷气头15喷气的过程中能够使棉网牢牢贴合在输送机构上，不会产生位移飘网的现象，能跟随输送机构一同前进，棉网在运输的过程中常常会产生棉花飞絮，吸棉机2将棉花飞絮吸取至储棉仓内进行重新使用，避免了棉絮的浪费。

实施例2

参照图3，一种水刺无纺布防飘网吸边装置，本实施例相较于实施例1，还包括底座13的两侧外壁均通过螺钉固定有液压杆16，且液压杆16活塞杆的一端通过螺钉固定有支撑板17。

工作原理：装置在工作的过程中，控制液压杆16活塞杆伸长，支撑板1能够接触地面对装置进行固定，提高了装置工作时的稳定性。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
