一种变电站围墙隔声装置的制作方法

本发明属于变电站防护技术领域，特别涉及一种变电站围墙隔声装置。

背景技术：

近年来，随着经济的发展，用电需求急速增加，大量变电站相继建成。随着供电容量和供电区域的增加，以及变电站形式的变化，随之而来的环境问题日渐突出。其中，噪声污染是最为严重的问题之一。在变电站内，产生噪声的设备很多，例如变压器、电抗器以及通风设备等。目前常规的降噪措施有优选设备、优化布局、加高围墙等。随着噪声的不断增加，围墙的高度也在不断增加；在围墙不断加高的过程中，经常出现不符合建筑设计规范的现象，严重时甚至影响站内出线和进线的布局、加大建筑成本。

技术实现要素：

本发明的目的是提供一种变电站围墙隔声装置。

为此，本发明技术方案如下：

一种变电站围墙隔声装置，包括：隔声板和固定架；

其中，固定架为不锈钢材质的框架结构，固定架的下部通过若干膨胀螺丝固定在变电站围墙的内侧立面，上部高于变电站围墙的上沿；固定架上部的框架为中空结构，并在顶面上形成一个插孔；

隔声板为透明耐力板材质，隔声板的下部插入固定架的插孔内，上部为向变电站围墙内侧弯曲的弧面结构，且弧度为π/4。

固定架的宽度为3000mm，高度为1800mm；

隔声板的宽度为2800mm，高度为1650mm；其中，固定在固定架上的高度为1300mm；上部的弧面结构的高度为350mm，宽度为200mm，弧面半径为500mm。

与现有技术相比，本发明提供的变电站围墙隔声装置既能达到降噪的目的，又不阻碍防盗电网的安装，设计合理，操作方便，节省资源。另外，采用透明耐力板作为隔声板，不影响变电站内的光线；隔声板上部采用弧形设计，增大了吸声面积，实现对变电站内噪声的针对性屏蔽，确保变电站厂界噪声符合相关规定。

附图说明

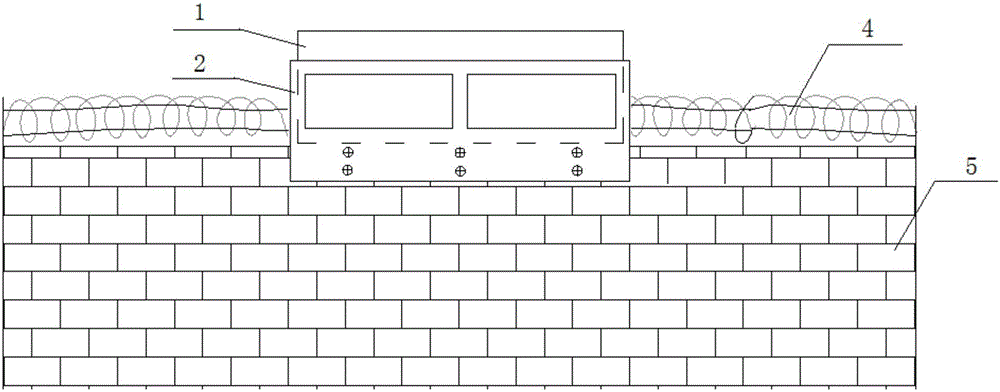

图1为本发明的变电站围墙隔声装置的主视图。

图2为本发明的变电站围墙隔声装置的侧视图。

具体实施方式

下面结合附图及具体实施例对本发明做进一步的说明，但下述实施例绝非对本发明有任何限制。

如图1-2所示，该变电站围墙隔声装置包括：隔声板1和固定架2；

其中，固定架2为一体式不锈钢材质的框架结构，结构简单而牢固；固定架2的下部通过若干膨胀螺丝3固定在变电站围墙5的内侧立面，上部高于变电站围墙5的上沿；固定架2上部的框架为中空结构，并在顶面上形成一个插孔；

隔声板1为透明耐力板材质，隔声板1的下部插入固定架2的插孔内，上部为向变电站围墙5内侧弯曲的弧面结构，且弧度为π/4。与单纯的隔声屏障相比，本设计增大了吸声面积，隔声效果更优。

固定架2的宽度为3000mm，高度为1800mm；

隔声板1的宽度为2800mm，高度为1650mm；其中，固定在固定架2上的高度为1300mm；上部的弧面结构的高度为350mm，宽度为200mm，弧面半径为500mm。

现将本发明的变电站围墙隔声装置的工作原理阐述如下：

首先，用若干膨胀螺丝3将固定架2的下部固定在变电站围墙5的内侧立面上，亦可安装在靠近产生噪声的电气设备的围墙内侧立面上；然后把隔声板1插入固定架2上部的框架结构的插孔中，将上部的弧面结构面向变电站围墙5的内侧。使用人员可根据变电站围墙5的面积和变电站内电气设备的布局来确定本发明的变电站围墙隔声装置的位置和数量。因此，本发明提供的变电站围墙隔声装置既能达到降噪的目的，又不阻碍防盗电网的安装，设计合理，操作方便，节省资源。另外，采用透明耐力板作为隔声板1，不影响变电站内的光线；隔声板上部采用弧形设计，增大了吸声面积，实现对变电站内噪声的针对性屏蔽，确保变电站厂界噪声符合相关规定。
