一种可拆卸的尺寸可调节活动墙板的制作方法

本发明涉及活动板房技术领域，尤其涉及一种可拆卸的尺寸可调节活动墙板。

背景技术：

在建筑施工或野外作业的时候，常常需要使用活动板房来作为办公、住宿或作业的场所；其具有组装和拆卸方便快捷、易于实现临时建筑的通用标准化、便于集成化生产供应的优点。活动板房通常以轻钢为骨架，以夹芯板为围护材料，通过螺栓等紧固件将围护材料固定连接到骨架上。但是现有技术中的常规结构的活动板房在组装便捷性、结构精简性等方面，仍旧存在一定的不足，有待于进一步地改进、完善和提高。

技术实现要素：

为解决背景技术中存在的技术问题，本发明提出一种可拆卸的尺寸可调节活动墙板。

本发明提出的一种可拆卸的尺寸可调节活动墙板，包括：安装架、多个拼接板、拼接板固定件；

拼接板竖直设置，其相对两侧端分别设有第一铰接部和第二铰接部，相邻两个拼接板可通过第一铰接部和第二铰接部铰接；

安装架包括两个立柱、两个加强杆，立柱包括支撑部和连接在支撑部下端的定位部，支撑部一侧设有竖直方向延伸的滑槽，滑槽上方设有第一连接件，第一连接件位于滑槽所在直线上，滑槽上配合安装有第二连接件，第二连接件可沿滑槽滑动，滑槽两侧分别设有第三铰接部和第四铰接部，第三铰接部可与第一铰接部配合铰接，第四铰接部可与第二铰接部配合铰接；

两个立柱相对设置，二者滑槽位于同一竖直平面内，两个加强杆倾斜设置在两个立柱之间，加强杆两端分别与一个立柱的第一连接件和另一立柱的第二连接件转动连接；

拼接板固定件为由依次连接的第一限位板、连接部、第二限位板一体构成的非封闭型围板，第一限位板与第二限位板平行布置，连接部的内壁垂直于第一限位板和第二限位板布置，第一限位板和第二限位板分别位于相对设置的两个拼接板两侧且分别抵靠两个拼接板。

优选地，拼接板一侧设有第一紧固件和第二紧固件，两个拼接板可通过第一紧固件和第二紧固件固定连接。

优选地，拼接板靠近第一铰接部一端两侧均设有第一密封挡条，第一密封挡条采用弹性密封材料制成。

优选地，立柱两侧分别设有第二密封挡条，两个第二密封挡条分别位于第三铰接部远离滑槽一侧和第四铰接部远离滑槽一侧。

优选地，第二密封挡条可拆卸安装在立柱上。

本发明中，所提出的可拆卸的尺寸可调节活动墙板，包括安装架，拼接板安装在安装架两侧，相邻两个拼接板通过铰接部铰接，安装时，根据安装需要选择高度适合的拼接板，并调节安装架的宽度，将两个立柱固定在底面上，使得立柱顶端至地面的距离与拼接板高度相等，通过铰接部将拼接板依次安装在安装架两侧，并且使得拼接板底部支撑在地面上，通过连接部件将安装架两侧位置相对的拼接板连接在一起，得到所需尺寸的牢固的墙体结构。通过上述优化设计的可拆卸的尺寸可调节活动墙板，结构设计合理，能够根据需要拼接成不同尺寸的双层墙体，拼接方便，拼接后的墙体结构牢固性好、隔离性好。

附图说明

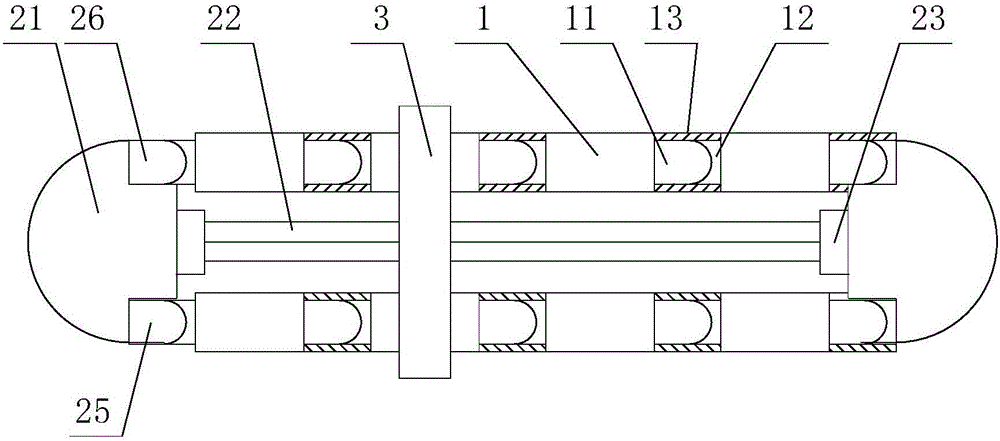

图1为本发明提出的一种可拆卸的尺寸可调节活动墙板的俯视结构示意图。

图2为图1的可拆卸的尺寸可调节活动墙板的安装架的结构示意图。

具体实施方式

如图1和2所示，图1为本发明提出的一种可拆卸的尺寸可调节活动墙板的俯视结构示意图，图2为图1的可拆卸的尺寸可调节活动墙板的安装架的结构示意图。

参照图1和2，本发明提出的一种可拆卸的尺寸可调节活动墙板，包括：安装架、多个拼接板1；

拼接板1竖直设置，其相对两侧端分别设有第一铰接部11和第二铰接部12，相邻两个拼接板可通过第一铰接部11和第二铰接部12铰接，拼接板1靠近第一铰接部11一端两侧均设有第一密封挡条13，第一密封挡条13采用弹性密封材料制成；

安装架包括两个立柱21、两个加强杆22，立柱21包括支撑部和连接在支撑部下端的定位部，支撑部一侧设有竖直方向延伸的滑槽，滑槽上方设有第一连接件23，第一连接件23位于滑槽所在直线上，滑槽上配合安装有第二连接件24，第二连接件24可沿滑槽滑动，滑槽两侧分别设有第三铰接部25和第四铰接部26，第三铰接部25可与第一铰接部11配合铰接，第四铰接部26可与第二铰接部12配合铰接，立柱21两侧分别设有可拆卸安装的第二密封挡条，两个第二密封挡条分别位于第三铰接部25远离滑槽一侧和第四铰接部26远离滑槽一侧；

两个立柱21相对设置，二者滑槽位于同一竖直平面内，两个加强杆22倾斜设置在两个立柱21之间，加强杆22两端分别与一个立柱21的第一连接件21和另一立柱21的第二连接件22转动连接。

在一个具体实施方式中，为了提高拼接板安装后的牢固度，在拼接板1靠近加强杆22一侧设置第一紧固件和第二紧固件，两个拼接板1可通过第一紧固件和第二紧固件固定连接。

在另一具体实施方式中，可设置拼接板固定件3，拼接板固定件3为由依次连接的第一限位板、连接部、第二限位板一体构成的非封闭型围板，第一限位板与第二限位板平行布置，连接部的内壁垂直于第一限位板和第二限位板布置，第一限位板和第二限位板分别位于相对设置的两个拼接板1两侧且分别抵靠两个拼接板1。

本实施例的可拆卸的尺寸可调节活动墙板进行安装时，根据安装需要选择高度适合的拼接板，并调节安装架的宽度，将两个立柱固定在地面上，使得立柱顶端至地面的距离与拼接板高度相等，通过铰接部将拼接板依次安装在安装架两侧，并且使得拼接板底部支撑在地面上方，安装架对拼接板进行限位，此外，通过连接部件将安装架两侧位置相对的拼接板连接在一起，得到所需尺寸的牢固的墙体结构。

在本实施例中，所提出的可拆卸的尺寸可调节活动墙板，包括安装架，拼接板安装在安装架两侧，相邻两个拼接板通过铰接部铰接，结构设计合理，能够根据需要拼接成不同尺寸的双层墙体，拼接方便，拼接后的墙体结构牢固性好、隔离性好。

在具体实施过程中，当相邻两个拼接板通过第一铰接部和第二铰接部铰接时，两个第一密封挡条分别位于铰接位置两侧，对二者之间的连接处进行固定和密封，提高墙体结构的隔离效果。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
