墙板卡接件的制作方法

本实用新型涉及板材安装技术领域，特别涉及一种墙板卡接件。

背景技术：

在装饰装修领域，墙板的应用越来越广泛，现有的墙板安装结构复杂，安装件较多，安装过程繁琐，安装效率低，成本高。因此现有技术有待改进和发展。

技术实现要素：

有鉴于此，本实用新型旨在提出一种墙板卡接件，以便于墙板的安装。

为达到上述目的，本实用新型的技术方案是这样实现的：

一种墙板卡接件，用于将墙板连接于墙体上，包括第一连接部和与第一连接部卡接配合的第二连接部；在第一连接部上形成有卡接孔，在卡接孔内部设有环形的卡接槽，在第一连接部的一侧端面上还设有第一安装孔；在第二连接部一端设有呈环状并外扩设置的多个弹性卡，所述弹性卡的末端设有凸块，在第二连接部的一侧端面上还设有第二安装孔；所述第一连接部和第二连接部分别经由第一安装孔和第二安装孔固定安装于墙板和墙体上，所述弹性卡卡接于卡接孔中，所述凸块卡接于卡接槽中。

进一步的，所述凸块的截面为半圆形。

进一步的，所述凸块的截面为楔形。

进一步的，所述第一连接部为圆柱体及第二连接部的截面呈圆形。

进一步的，所述第一连接部及第二连接部的截面呈方形。

相对于现有技术，本实用新型具有以下优势：

(1)本实用新型所述的本实用新型所述的墙板卡接件，结构简单，安装方便，简化了墙板的安装，提高了墙板安装效率。

附图说明

构成本实用新型的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型实施例所述的墙板卡接件的结构示意图；

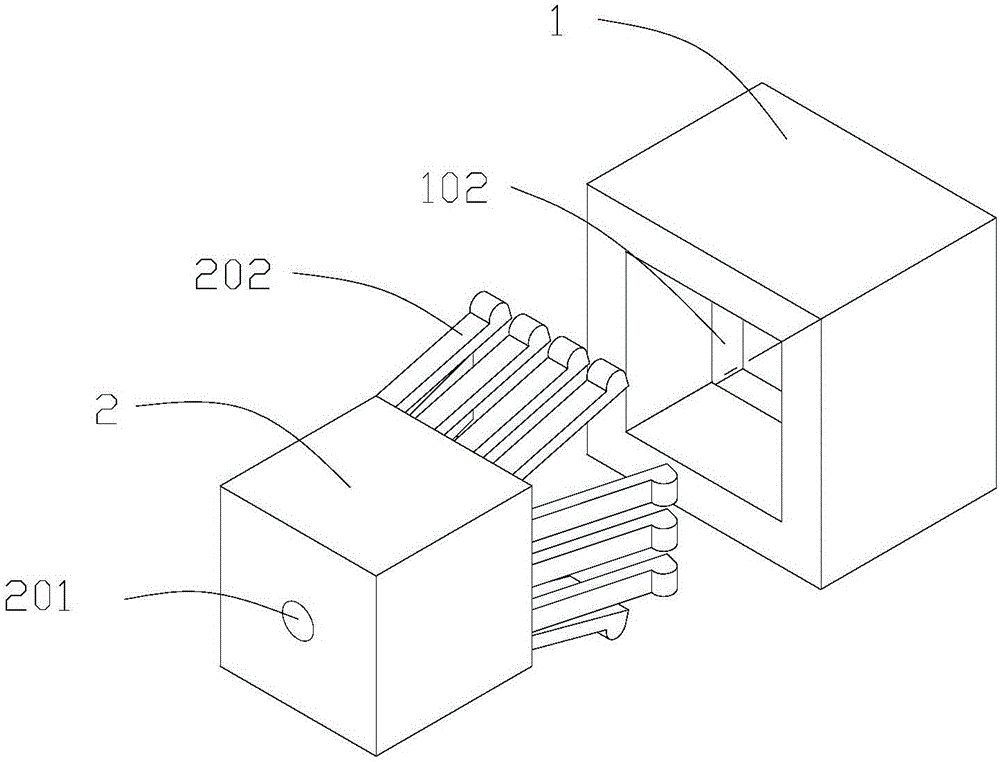

图2为本实用新型实施例所述的墙板卡接件的结构示意图；

附图标记说明：

1-第一连接部，101-第一安装孔，102-卡接槽，2-第二连接部，201-第二安装孔，202-弹性卡。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。

下面将参考附图并结合实施例来详细说明本实用新型。

本实施例涉及一种墙板卡接件，用于将墙板连接于墙体上，如图1中所示，包括第一连接部1和与第一连接部1卡接配合的第二连接部2；在第一连接部1上形成有卡接孔，在卡接孔内部设有环形的卡接槽102，在第一连接部1的一侧端面上还设有第一安装孔101；在第二连接部2一端设有呈环状并外扩设置的多个弹性卡202，所述弹性卡202的末端设有凸块，在第二连接部2的一侧端面上还设有第二安装孔201；所述第一连接部1和第二连接部2通过其上设有的安装孔由螺钉分别经由第一安装孔101和第二安装孔201固定连接于墙板和墙体上，将弹性卡202弹性卡接于卡接孔中，所述凸块卡接于卡接槽102中，由此墙板被固定于墙体上。本实用新型所述的墙板卡接件，结构简单，安装方便，简化了墙板的安装。

本实施例中，所述弹性卡202的末端的凸块为半圆形；除此之外，所述弹性卡202的末端的凸块还可以为楔形，安装容易简便，提高了安装效率。

本实施例中，所述第一连接部1及第二连接部2的截面为圆形；除此之外，如图2中所示，所述第一连接部1及第二连接部2的截面还可以为方形。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
