一种古旧建筑的加固修复结构的制作方法

本实用新型涉及一种加固修复结构，特别涉及一种古旧建筑的加固修复结构，属于建筑领域。

背景技术：

中国的很多古建筑例如布达拉宫不但具有悠久的历史，而且以其独特的风格和历史意义，在世界建筑史上占有重要地位，具有极高的艺术成就和科学价值。和其他一切历史文物一样，古建筑的价值就在于其历史遗留性，其不可能再生产、再建造，一经破坏就无法挽回。然而，古建筑在历经岁月沧桑的保存过程中，由于人为和自然力的破坏经受不同程度的损坏，因此在尽可能维持古建筑原貌的情况下依照国家有关文物修缮的规定对古建筑进行修复是一项极其重要的任务。在古建筑的修复过程中，裂缝修补是一项常见的修补情况。由于需要对古建筑的墙体等部位进行裂缝的注浆或者过度损坏部位的清理以及打孔等操作，使原本就受到损坏的古建筑的结构很容易受到影响；而玻璃纤维是玻璃纤维增强混凝土的肋筋材料，是100％无机纤维，在非承重的水泥构件中是钢材和石棉的理想替代品，因此需要对待修复的古建筑的墙体进行黏贴玻璃纤维网格布，每次黏贴的操作都十分繁琐，不易控制，而且在使用过程中，成捆的玻璃纤维网格布非常重，不便于携带。

技术实现要素：

本实用新型要解决的技术问题是克服现有加固修复结构操作都十分繁琐，不易控制，且不便于携带的缺陷，提供一种古旧建筑的加固修复结构，从而解决上述问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种古旧建筑的加固修复结构，包括喷浆装置、黏贴装置和滑动装置，喷浆装置设置在支柱的顶部，黏贴装置设置在支柱上，支柱的底部设置有滑动装置，黏贴装置包括主动滚轮、被动滚轮和卡槽，卡槽分别对称设置在主动滚轮和被动滚轮的两端，主动滚轮和被动滚轮电连接第一电机，支柱的底部设置有底盘，底盘底部设置有丝杆，丝杆穿过滑轮内部，滑轮两侧设置有连接块，两个连接块的外侧均通过拉绳连接固定块，固定块固定在底座上。

作为本实用新型的一种优选技术方案，喷浆装置包括喷头和贴板，喷头设置在贴板的底部，贴板贴在墙面上。

作为本实用新型的一种优选技术方案，丝杆、滑轮、连接块、拉绳和固定块均属于滑动装置。

作为本实用新型的一种优选技术方案，滑动装置电连接第二电机。

作为本实用新型的一种优选技术方案，第一电机设置在底盘上，第二电机设置在底座一侧。

本实用新型所达到的有益效果是：本实用新型一种古旧建筑的加固修复结构采用玻璃纤维加固技术，玻璃纤维通过加固修复结构固定在破损的墙面上，其结构简便，施工便捷，过程采用通过机架输送到墙体顶部，也可通过手工操作，施工空间不受限制，不影响结构的正常使用，维护费用极低，具有良好的防水效果，可以抑制混凝土裂化和钢筋锈蚀。可以通过滑动装置控制机架的高度，将玻璃纤维有效的黏贴在墙面上，并通过喷浆装置将玻璃纤维固定在墙面上，提高了加固工程的经济效益和社会效益，值得大力推广，具有广阔的前景。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种古旧建筑的加固修复结构整体平面结构图；

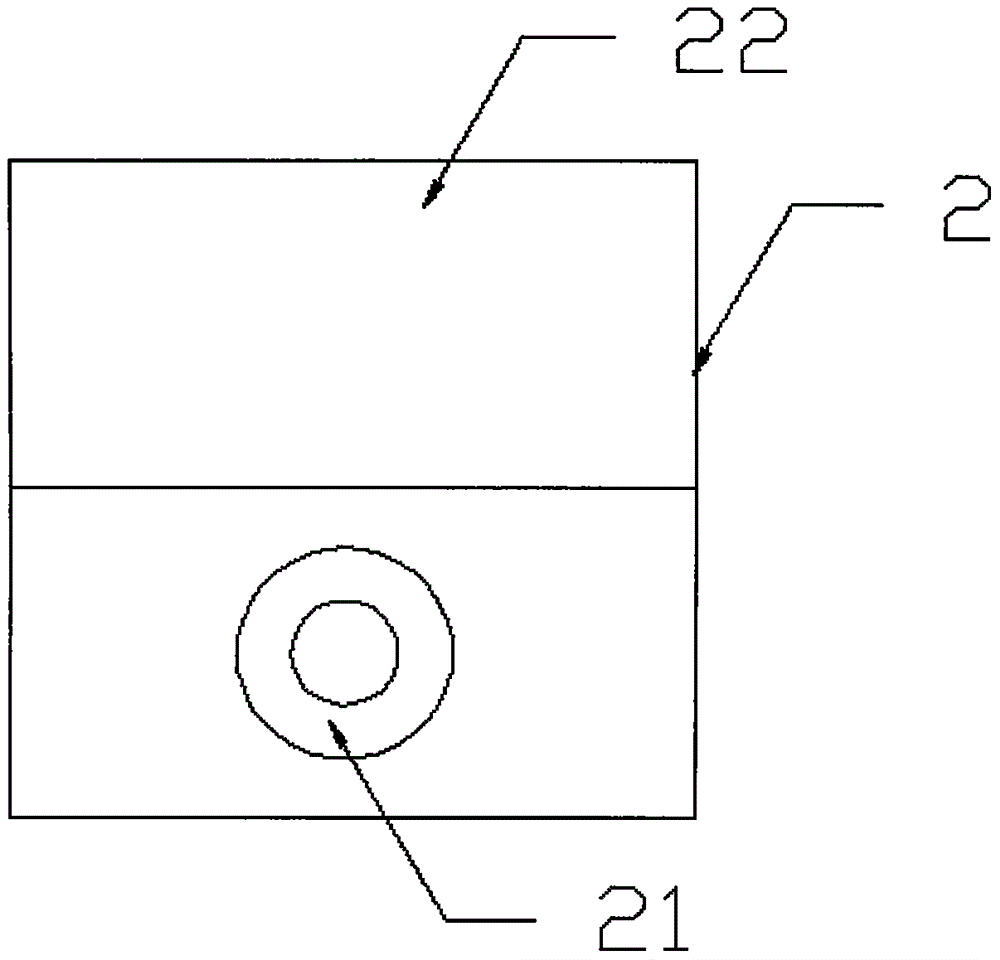

图2是本实用新型喷浆装置的平面结构图；

图中：1、支柱；2、喷浆装置；21、喷头；22、贴板；3、黏贴装置；4、主动滚轮；5、被动滚轮；6、卡槽；7、第一电机；8、底盘；9、滑动装置；10、丝杆；11、滑轮；12、连接块；13、拉绳；14、固定块；15、底座；16、第二电机。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例

如图1-2所示，一种古旧建筑的加固修复结构，包括喷浆装置2、黏贴装置3和滑动装置9，喷浆装置2设置在支柱1的顶部，黏贴装置3设置在支柱1上，支柱1的底部设置有滑动装置9，其特征在于，黏贴装置3包括主动滚轮4、被动滚轮5和卡槽6，卡槽6分别对称设置在主动滚轮4和被动滚轮5的两端，主动滚轮4和被动滚轮5电连接第一电机7，支柱1的底部设置有底盘8，底盘8底部设置有丝杆10，丝杆10穿过滑轮11内部，滑轮11两侧设置有连接块12，两个连接块12的外侧均通过拉绳13连接固定块14，固定块14固定在底座15上。

进一步地，喷浆装置2包括喷头21和贴板22，喷头21设置在贴板22的底部，贴板22贴在墙面上，丝杆10、滑轮11、连接块12、拉绳13和固定块14均属于滑动装置9，滑动装置9电连接第二电机16，第一电机设置在底盘上，第二电机设置在底座一侧。

具体的，本实用新型用于修复和加固古旧建筑，目前对于古旧建筑的加固修复中最好的是玻璃纤维网格布，它能有效抵抗水泥中高碱物质的侵蚀，握裹力强，弹性模量、抗冲击、抗拉、抗弯强度极高，具有可设计性强，易成型等特点，广泛应用在高性能增强混凝土中的一种新型的绿色环保型增强材料。因此将玻璃纤维网格布分别固定在主动滚轮和被动滚轮上，使得玻璃网格布在使用之前平铺比较整齐，左右两端固定在两端的卡槽中，使得玻璃网格布的黏贴效果更好，并在黏贴过程中使用喷浆装置，给玻璃网格布的边缘固定好，使得黏贴下过更好，延长使用寿命；喷浆装置和黏贴装置均有第一电机控制，第二电机控制支柱的高度，由第二电机提供电力给滑轮，使得滑轮在丝杆上下滑动，由连接块上的拉绳拉动固定块，从而改变支柱的高度。

本实用新型一种古旧建筑的加固修复结构采用玻璃纤维加固技术，玻璃纤维通过加固修复结构固定在破损的墙面上，其结构简便，施工便捷，过程采用通过机架输送到墙体顶部，也可通过手工操作，施工空间不受限制，不影响结构的正常使用，维护费用极低，具有良好的防水效果，可以抑制混凝土裂化和钢筋锈蚀。可以通过滑动装置9控制机架的高度，将玻璃纤维有效的黏贴在墙面上，并通过喷浆装置2将玻璃纤维固定在墙面上，提高了加固工程的经济效益和社会效益，值得大力推广，具有广阔的前景。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
